摘要

光学镀膜厂一台 ULVAC 爱发科 VSN2401 NB36A 连续运行 12 个月后三重故障并发：极限真空只剩 11Pa（额定 5.3Pa）、排气口持续喷油、泵体温度长期 42℃ 触发高温停机。本文完整复盘在线检测、拆机定位、更换件清单与修后复测数据，供同类爱发科旋片泵用户逐项对照自查。

产品介绍

厦门爱发科真空泵维修｜VSN2401 真空不足喷油高温整机大修

这是一台典型的「三重故障并发」设备：真空掉下去、油喷出来、温度升上去，三个症状互相喂养，最后把镀膜产线拖到减产。设备是 ULVAC 爱发科 VSN2401 NB36A 直联单级油旋片真空泵，60Hz 工况连续运行 12 个月，客户报修时给出的现象是极限真空只剩 11Pa、排气口持续喷油、泵体温度长期 42℃ 触发高温保护停机，镀膜膜层均匀度不达标。

厦门爱发科真空泵维修

一、故障现象与使用工况

项目	现场记录
设备型号	ULVAC 爱发科 VSN2401 NB36A 直联箱式单级油旋片真空泵
配套产线	光学镀膜生产线，配真空镀膜腔体
运行工况	60Hz 连续运行 12 个月，抽气量 288m³/h、转速 1800RPM
电气参数	三相 380V 3PH 50/60Hz，7.5kW 四级直联电机，额定电流 14.2A
现象一	极限真空仅 11Pa，远高于额定 5.3Pa（气镇关闭）
现象二	排气口持续喷油，真空油消耗明显加快
现象三	泵体温度长期 42℃，触发高温保护停机（稳态工作温度应 ≤35℃）
直接后果	镀膜膜层均匀度不达标，生产线减产

先说明一个判断原则：这三个现象不是三个独立故障，而是同一条劣化链条上的三个出口。油品乳化与油位超标会同时推高真空衰减和喷油概率；水冷结垢与润滑失效会同时推高温升；温升又反过来加速油品碳化。所以这类设备不能「哪疼治哪」，一次拆到底、一次性把损耗件换齐。

二、排查过程：先在线无创，再按需拆机

我们的排查分两层，顺序不能倒 —— 先做不拆机的在线检测，把所有能从外部确认的信息拿到手，再决定拆到什么程度。这样做的目的是避免「一上来就拆机」，把工时花在不需要拆的部位上。

在线检测（不拆机）。 观察油视窗：油位已超过 11L，超出标准区间 8~10.5L 的上限；油液发白乳化；排气滤芯完全破损堵塞；水冷管路结垢严重。
定位喷油根因。 喷油由两个因素叠加造成 —— 油位超标使油压过大、油雾随排气大量带出；排气油雾分离滤芯破损后失去拦截能力，两者同时存在，喷油就变成持续性而非偶发性。
定位高温根因。 水冷管路结垢使换热能力下降，同时乳化变质的真空油润滑与冷却能力同步衰退，热量的「产生侧」和「排出侧」同时恶化。

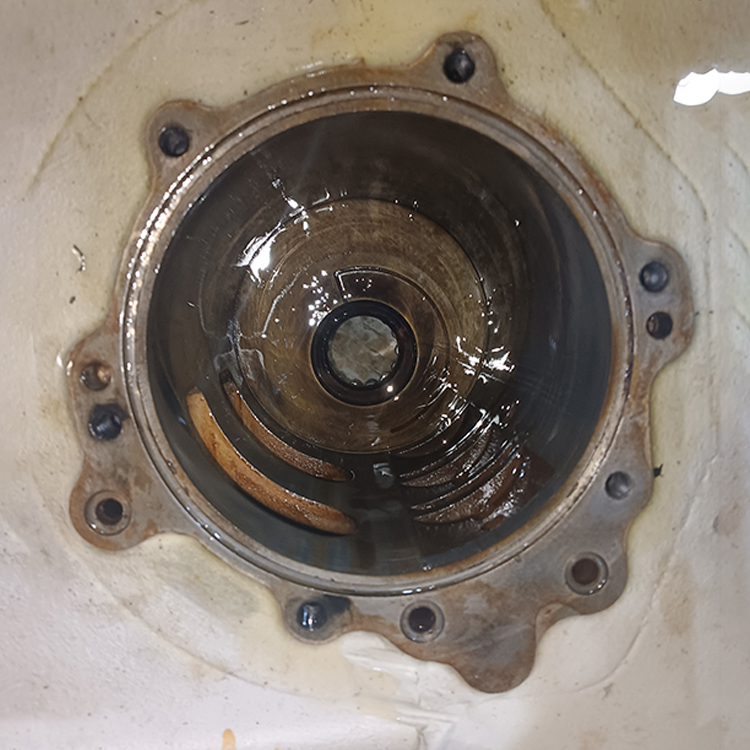

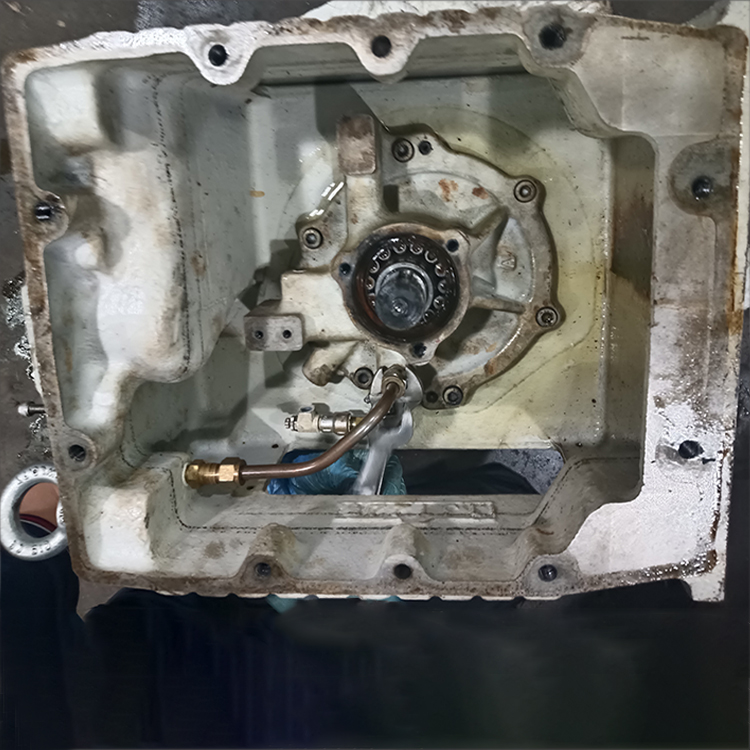

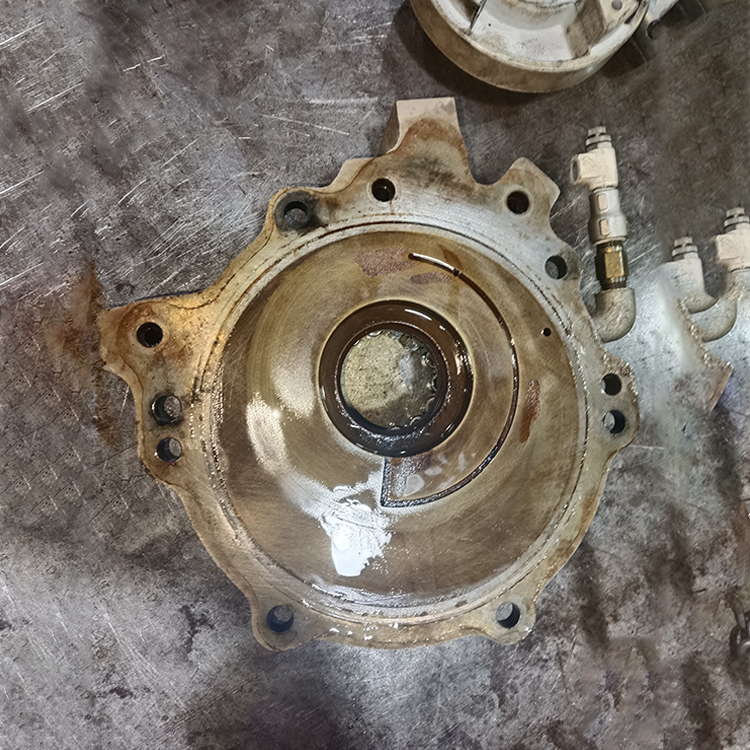

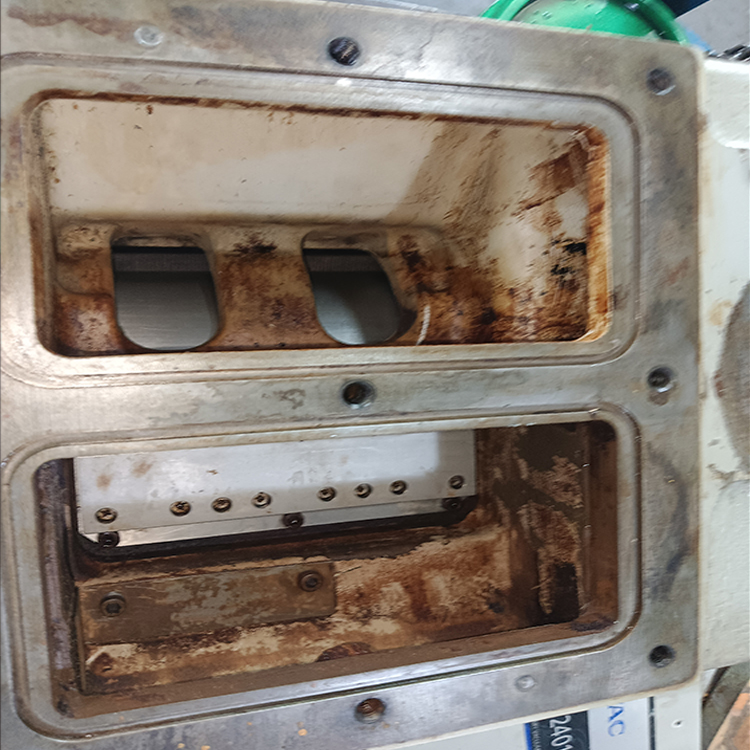

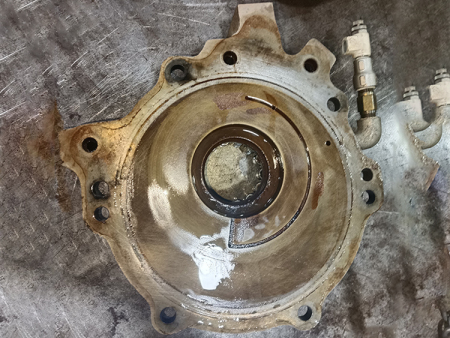

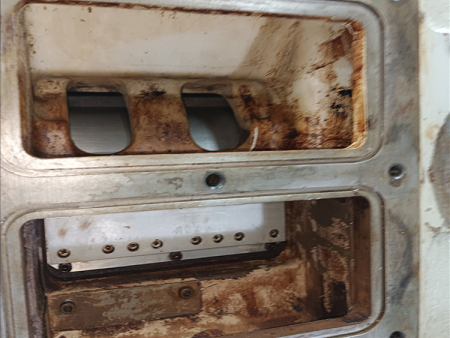

拆机检测。 泵腔内堆积大量镀膜粉尘与水汽；旋片边缘磨损；电机轴封硬化渗漏；转子内置轴承游隙超标。
确认真空衰减根因。 旋片磨损（压缩效率下降）+ 油品乳化（密封与极限真空变差）+ 进气排气滤芯堵塞（抽气阻力上升）+ 轴封与法兰渗漏（外部漏率上升）四者叠加，才把极限真空从 5.3Pa 一路推到 11Pa。

三、维修方案与实际处理

方案按「先油路、密封与冷却，再机械损耗件」的顺序推进，避免新件装进旧污染腔体后立刻被二次污染。

排空乳化变质的真空油，多次循环冲洗泵腔与油路中的积碳杂质，再加注标准 8.5L 原厂 ULVOIL R-7 真空油。

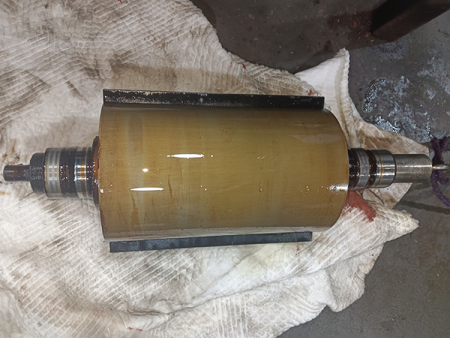

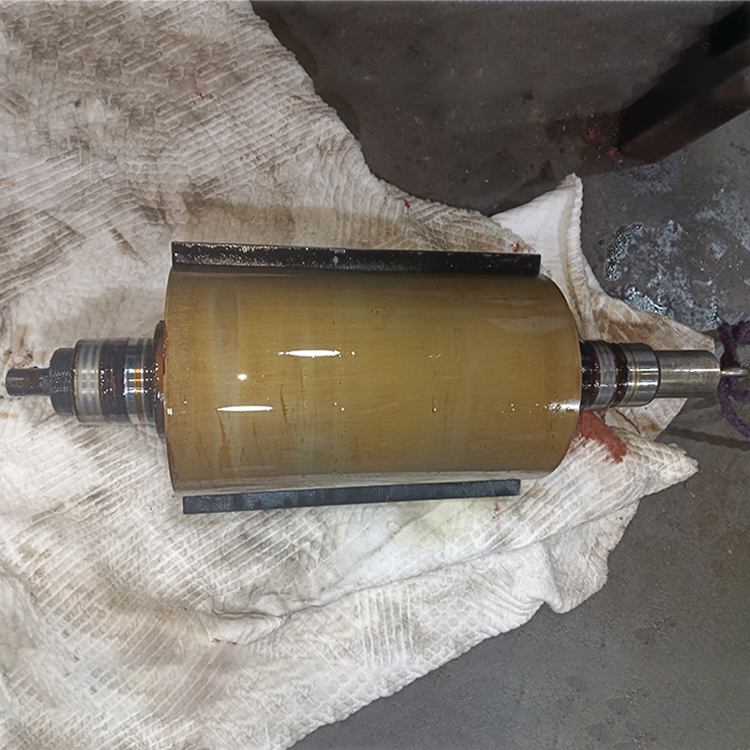

成套更换无弹簧旋片组件 —— 旋片整套换，新旧混用会造成受力不均，短期内异响与真空不足会重现。
更换电机与泵体的全部内置轴承。
更换进气滤芯与排气油雾分离滤芯。
全套更换轴封与箱体法兰密封套件，消除外部漏率。
酸洗疏通水冷管路水垢，高压吹扫整机散热风道。
校正设备底座水平，消除共振。

更换部件	更换原因	件源口径
无弹簧旋片组件（整套）	边缘磨损，压缩效率与极限真空同时衰减	原厂件，成套匹配转子尺寸
电机 / 转子内置轴承	游隙超标，运转偏心并产生振动	原厂件
轴封、箱体法兰密封套件	轴封硬化渗漏、法兰 O 圈老化	原厂件，全套替换
进气滤芯 / 排气油雾分离滤芯	进气堵塞造成阻力上升；排气滤芯破损造成喷油	原厂件
ULVOIL R-7 专用真空油	发白乳化，润滑与冷却能力失效	原厂油，加注 8.5L

四、维修前后效果复测

维修完成后执行空载与带载双工况复测，数据如下。这是验收的依据，仅凭「换上去能转」不算交付。

复测项	维修前	维修后	原厂基准
极限真空	11Pa	5.2~5.3Pa	5.3Pa（气镇关闭）
60Hz 抽气量	明显衰减	稳定 288m³/h	288m³/h
泵体最高温度	42℃（高温停机）	33℃	≤35℃
排气喷油 / 渗漏	持续喷油	连续带载 4 小时无喷油、无渗漏	运行全程无渗漏
运行噪音与振动	异常	达标	低噪音低振动
故障复发情况	—	复产后连续 8 个月无同类故障复发	—

五、常见问题 FAQ

Q1：VSN2401 NB36A 极限真空达不到 5.3Pa，优先查什么？

先查油，再查滤芯，最后才拆机。按现场统计，真空油乳化变质、旋片磨损、滤芯堵塞、法兰外漏这四类占了绝大多数。顺序上先做不拆机的动作：核对油位是否在 8~10.5L 区间、观察油色是否发白、检查进气与排气滤芯。以上都处理完仍无改善，再拆机清洗腔体、测量旋片与轴承。

Q2：排气口喷油，还能继续生产吗？

不建议。喷油会快速损耗真空油，油位一低，旋片就进入干磨状态，腔体与旋片会一起报废。正确的处理是立即停机，检查油位是否超标、排气油雾分离滤芯是否破损、轴封是否老化，校正油位后再开机。

Q3：VSN2401 NB36A 的真空油多久需要更换？

干燥常规工况按每运行 2000 小时更换；镀膜、水汽、腐蚀性气体工况缩短到 1000~1500 小时。另外有两个不按小时计的触发条件：油液发白乳化、发黑积碳，或油内可见金属碎屑时，无需等到周期，立即停机换油并清洗泵腔。新机运行 500 小时完成初次换油，清除加工残留的金属碎屑。

Q4：更换旋片时，只换磨损的那一片可以吗？

不建议。旋片成套匹配转子尺寸与泵腔间隙，新旧混用会造成受力不均，短期内就再次出现异响与真空不足，等于把这次工时白花。

Q5：这台泵的配件是否支持加工定制？维修该选原厂件还是替代件？

整机不支持加工定制。旋片、轴承、油封、真空油、滤芯我们都优先使用原厂件 —— 这几类件直接决定极限真空能否稳定回到 5.3Pa，尺寸精度匹配与否，决定的是二次故障概率。

六、服务预约指引

同型号的爱发科（ULVAC）油旋片真空泵出现真空度衰减、排气喷油、泵体高温停机或运行异响，都可以通过本站咨询入口联系我们。请提供设备品牌、型号、运行工况（频率、累计运行时长）与当前实测的极限真空值，我们先做一轮远程判断，再确定是上门检查还是寄修。

厦门本地按上门方式安排；泉州、莆田、漳州等周边地区预约次日上门；福建省内其余地区走寄修流程。整机深度大修（含腔体清洗与旋片轴承更换）质保 6 个月，质保期内同一故障免费复检、免费更换故障配件。
