摘要
本文为爱德华 IH600 / IH1000 / IH1800 系列干式罗茨真空泵维修配件的完整选型指南，覆盖 37+ 物料编码、7 大类配件（转子、定子、腔体、轴套、密封、过滤、精密五金），适用于 3 机型家族的常规保养与大修。文中系统梳理了 X2-X4/Y2-Y4/LV 标准转子、XY1 转子、一级转子、HV 转子、2ND-4TH/LV 多级定子、二级-四级-LV 腔体、LTC 轴封、滤芯件、腔体定位销的型号适配关系，并提供按机型分类的快速选型表。
产品介绍
一、为什么需要按机型选型
爱德华 IH600 / IH1000 / IH1800 是同一家族 3 款机型，配置差异显著：
· IH600 紧凑型与 IH1000 中型在转子、轴套、HV 转子上通用
· IH1800 大型是 3 机型中配置丰富的（多了 HV 转子、摩擦环、上泵轴套、LTC 轴封、波纹管、XY1 转子）
· 4TH/LV 定子在 IH600/IH1000 与 IH1800 上料号不同
· 腔体 4 种级别（2 级/3 级/4 级/LV）按机型分
按机型选型可避免"看似能装、实则密封失效"的隐患。
二、核心转子选型
2.1 IH600/IH1000/IH1800 共用转子
物料编码
名称
适配机型
TX110040013
X2 转子
IH600/IH1000/IH1800
TX110040012
Y2 转子
IH600/IH1000/IH1800
TX110040019
X3 转子
IH600/IH1000/IH1800
TX110040011
Y3 转子
IH600/IH1000/IH1800
TX110040017
X4 转子
IH600/IH1000/IH1800
TX110040018
Y4 转子
IH600/IH1000/IH1800
TX110040010
LV 转子
IH600/IH1000/IH1800

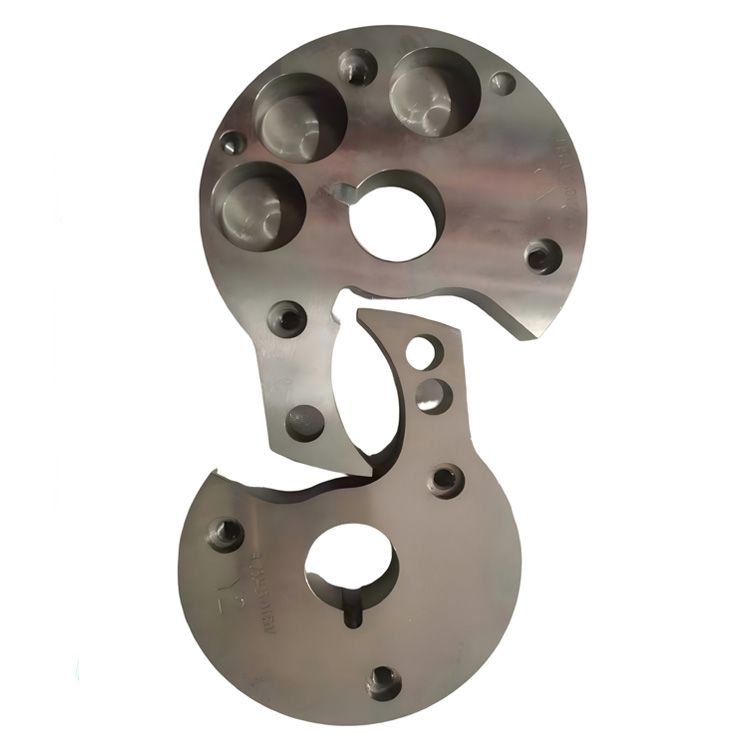

图：X2 转子 — IH 家族基础款
图：X2 Rotor
图：HV 转子 — IH1800 高真空版转子
图：HV Rotor
2.2 IH1800 专用转子
名称
物料编码
适配机型
XY1 转子
—
IH1800
一级转子
—
IH1800
2.3 IH600 专用转子
名称
适配机型
一级转子
IH600
2.4 转子毛坯
名称
适配机型
转子毛坯
IH600/IH1000/IH1800
三、多级定子选型
3.1 IH600/IH1000/IH1800 共用定子
物料编码
名称
适配机型
TX110020009
2ND 定子
IH600/IH1000/IH1800
TX110020008
3RD 定子
IH600/IH1000/IH1800
3.2 IH600/IH1000 专用定子
物料编码
名称
适配机型
TX110020007
4TH 定子
IH600/IH1000
TX110020006
LV 定子
IH600/IH1000
3.3 IH1800 专用定子（与 IH600/IH1000 料号不同）
物料编码
名称
适配机型
TX110020010
4TH 定子
IH1800
TX110020011
LV 定子
IH1800

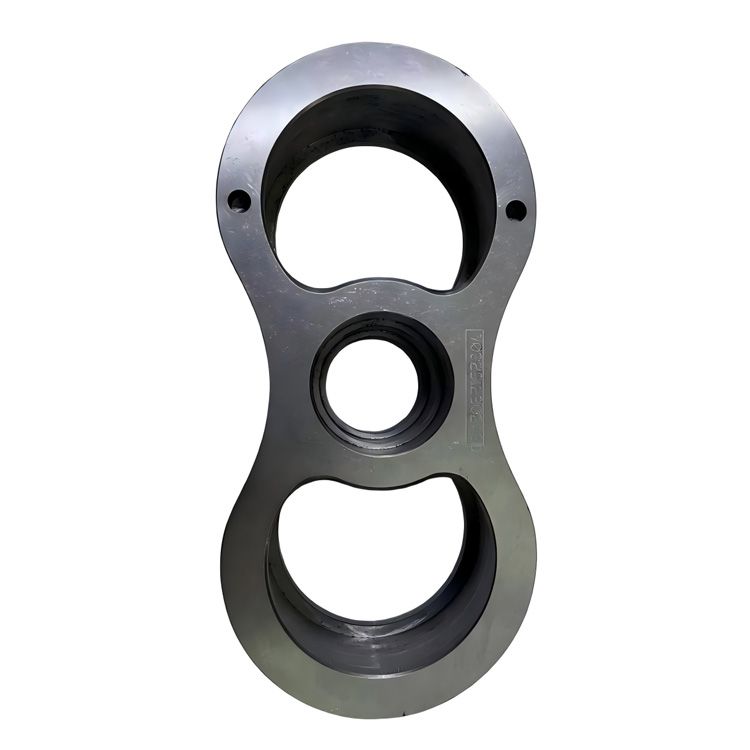

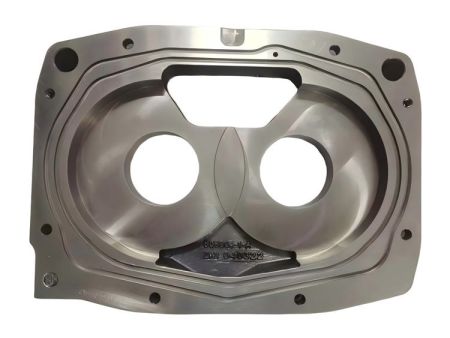

图：2 级定子（2nd Stage Stator）— IH 家族多级定子
图：2nd Stage Stator
四、轴类与轴套组件
物料编码
名称
适配机型
TX120020032
上泵轴套
IH1800
—
轴端轴套
IH1800

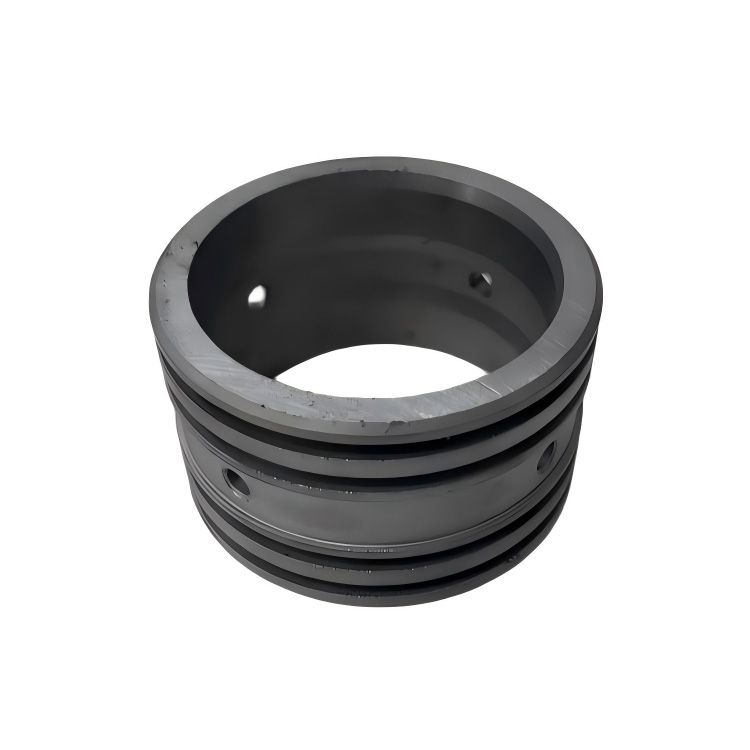

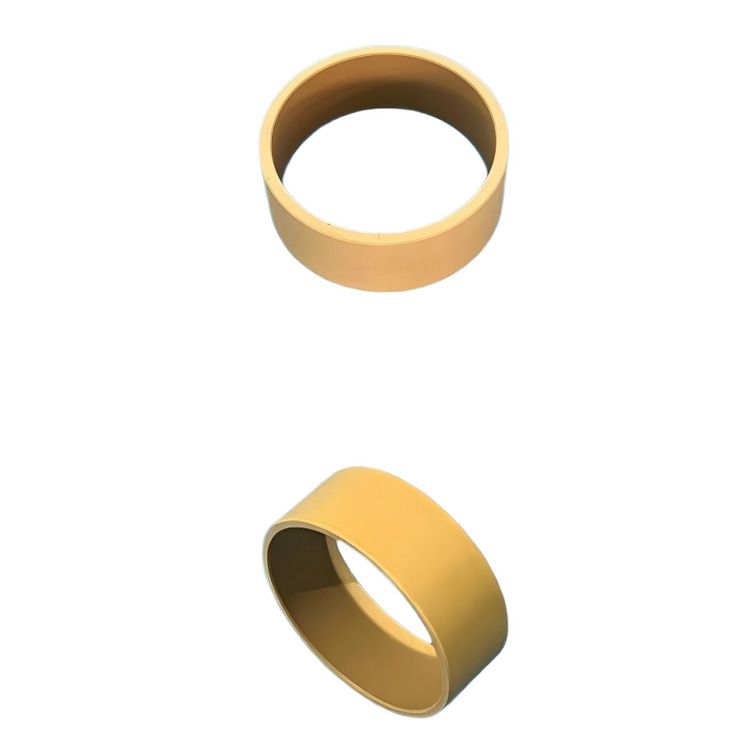

图：上泵轴套 — IH1800 关键轴套
图：Upper Pump Shaft Sleeve
图：轴端轴套 — IH1800 关键轴套
图：Shaft End Sleeve
五、密封组件
名称
适配机型
工艺
摩擦环（TX100070007）
IH1800
碳化硅 vs 碳石墨
LTC 轴封
IH1800
碳化硅 vs 碳石墨
轴封片
IH1800
氟橡胶 O 形
波纹管
IH1800
不锈钢波纹
六、过滤组件
名称
适配机型
滤芯件
IH1800
滤芯件
IH1800
滤芯件
IH1800

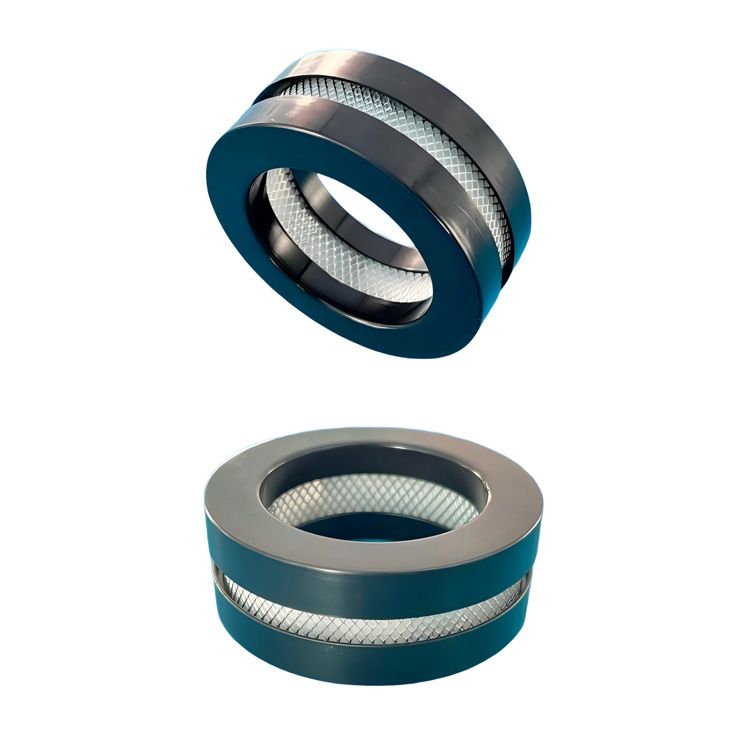

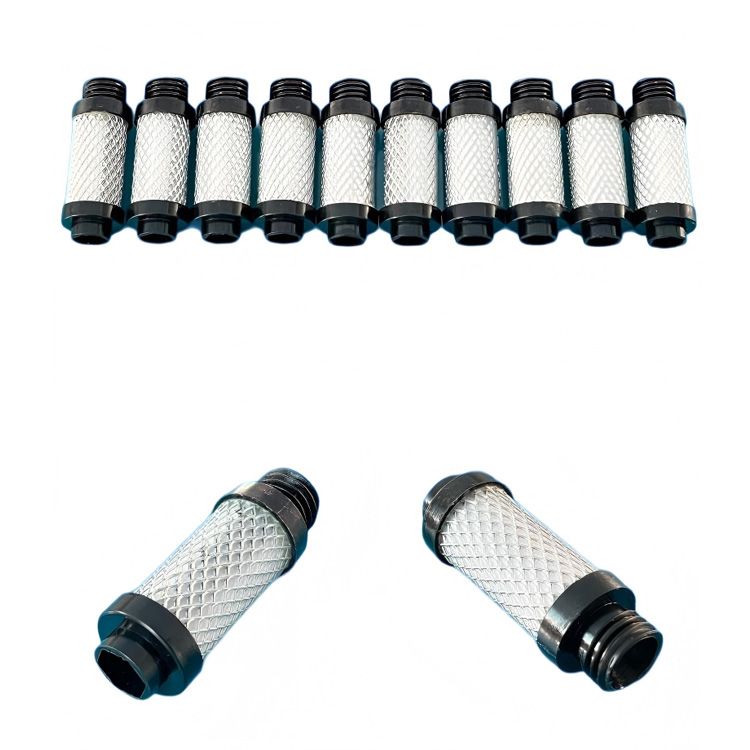

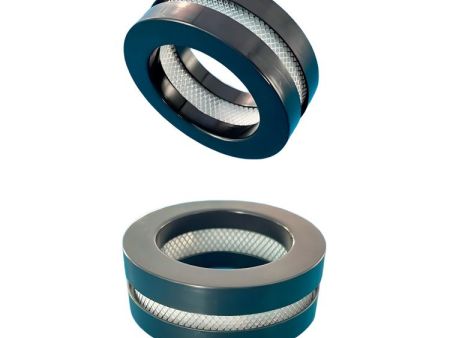

图：滤芯件 — IH1800 关键易损件
图：Filter Element
图：滤芯件 2 — IH1800 关键易损件
图：Filter Element2
图：滤芯件 1 — IH1800 关键易损件
图：Filter Element1

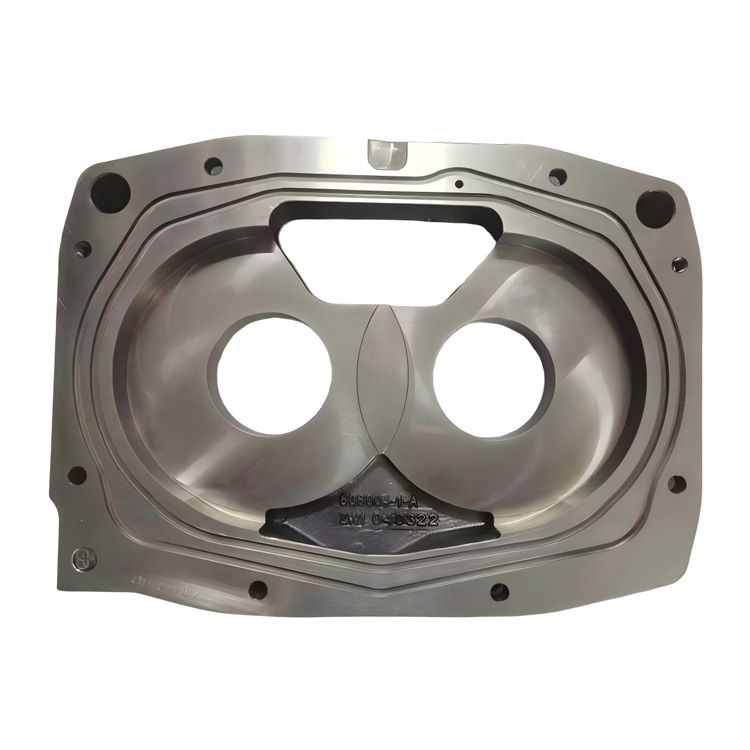

七、腔体组件
7.1 IH600 专用腔体
名称
适配机型
二级腔体
IH600
三级腔体
IH600
四级腔体
IH600
LV 腔体
IH600
7.2 IH1800 专用腔体
名称
适配机型
LV 腔体
IH1800
二级腔体
IH1800
三级腔体
IH1800
四级腔体
IH1800
八、精密五金
名称
适配机型

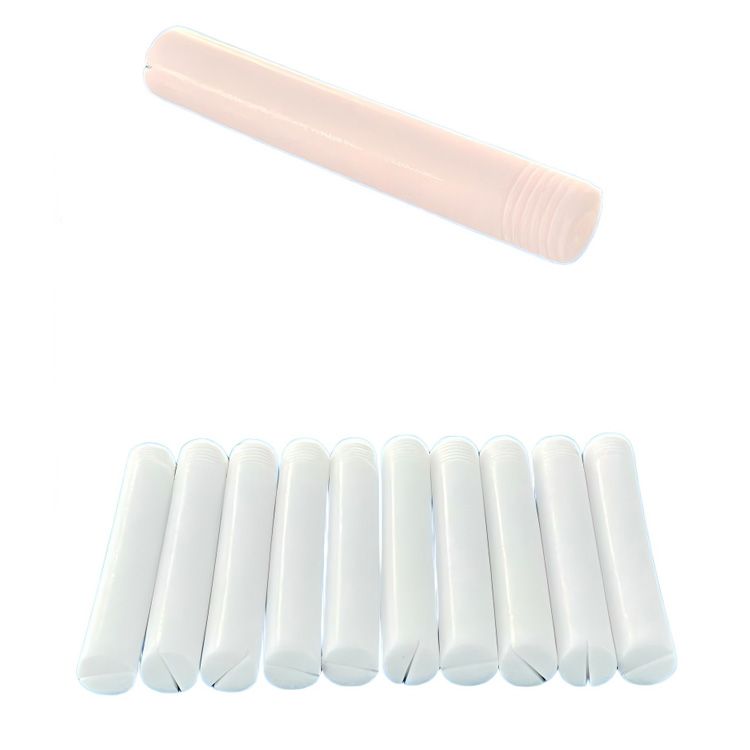

腔体定位销
iXH320/7320
九、3 机型配件关系
配件
IH600
IH1000
IH1800
X2-Y4/LV 转子
✓
✓
✓
XY1 转子
—
—
✓
一级转子
✓
—
✓
HV 转子
—
—
✓
2ND/3RD 定子
✓
✓
✓
4TH/LV 定子
TX110020007/006
TX110020007/006
TX110020010/011（料号不同）
上泵轴套
—
—
✓
轴端轴套
—
—
✓
LTC 轴封
—
—
✓
摩擦环
—
—
✓
波纹管
—
—
✓
滤芯件
—
—
✓
二级/三级/四级腔体
✓
—
✓（独立件）
LV 腔体
✓
—
✓（独立件）
十、IH 系列选型决策树
您的机型是？
├─ IH600 → 紧凑型，一级转子+多级腔体全套
├─ IH1000 → 中型，与 IH600 大部分共用
└─ IH1800 → 大型，HV 转子+LTC 轴封+滤芯件+XY1 转子全套
十一、FAQ
Q1：IH600 与 IH1000 配件通用吗？
A：X2-Y4/LV 转子、2ND/3RD/4TH/LV 定子通用。IH1000 缺一级转子。
Q2：IH1800 与 IH600/IH1000 配件通用吗？
A：标准转子、2ND/3RD 定子通用。4TH/LV 定子料号不同（TX110020010/011 vs TX110020007/006）。IH1800 多了 HV 转子、LTC 轴封、滤芯件、XY1 转子、摩擦环、波纹管等 IH1800 专用件。
Q3：HV 转子只能用 IH1800 吗？
A：是的。HV 转子（TX110040055）只适配 IH1800。
Q4：LTC 轴封能用 IXH 系列轴封替代吗？
A：不能。LTC 轴封是 IH1800 专用件，IXH 系列轴封接口不同。
Q5：腔体定位销是哪个机型用？
A：iXH320/7320 通用定位销，与 IH1800 也通用。
Q6：IH 系列能用 IXH 高镍转子升级吗？
A：不能。IXH 高镍转子（TX110044569-573）是 IXH1820H 专用，接口不同。
