爱发科ULVAC VSN2401旋片泵维修｜真空不足、漏油、异响怎么修

爱发科ULVAC VSN2401 NB36A 属直联水冷单级油旋片泵：铸铁箱体，电机与转子轴承全部内置，没有皮带传动，整机约 267kg，60Hz 工况抽气量 288m³/h，气镇关闭时极限真空 5.3Pa，出厂配套 ULVOIL R-7 专用真空油。这台泵的维修我们统一收在爱发科真空泵维修的服务口径里：先做外部预检和在线检测，再决定是换油保养、中修，还是整机拆解大修。

一、先确认是不是这一台：型号与工况识别

供电与电机：三相 380V、50/60Hz 直联电机 7.5kW，额定电流 14.2A，50Hz 转速 1500RPM、60Hz 转速 1800RPM。
结构识别：无弹簧一体式旋片、强制供油水冷、油压防返油；吸入口径 80mm，排出口径 50mm。
油品与油位：仅适配 ULVOIL R-7，标准加注区间 8~10.5L。低于 8L 润滑不足，旋片与轴承干磨；高于 10.5L 油压偏高，运行中会从排气口带油。
典型工况：光学镀膜、光伏镀膜、真空热处理炉、锂电材料真空干燥、实验室真空脱气。镀膜与热处理产线在搬迁或改造时，泵组的拆卸、复位与抽气复测可一并安排，见镀膜机搬迁与泵组复位。
工况红线：环境温度控制在 40℃ 以内，泵体稳态工作温度 ≤35℃，冷却水压 ≤0.3MPa；该泵只适合抽取干燥空气与普通惰性气体，长期直抽大量水汽或腐蚀性烟气，油会快速乳化、腔体会加速腐蚀。

二、这个型号的五类高发故障与判定参数

故障维度	现场典型表现	原厂基准	处置方向
真空性能	极限真空 >10Pa、抽真空耗时翻倍、镀膜或热处理工艺不达标	极限真空 5.3Pa、60Hz 抽气量 288m³/h	更换 ULVOIL R-7 与进出气滤芯、成套更换旋片、整机氦质谱检漏
渗漏与喷油	泵体底部持续渗油、排气口冒油雾、润滑油消耗快	油位维持 8~10.5L 区间、运行无渗漏	校准油位、更换排气油雾滤芯、成套更换轴封与端盖密封件
异响与卡滞	金属撞击音、手动盘车卡顿、一启动即过载报警	手动盘车顺滑、运行噪音不超标	无尘拆机清污、成套更换旋片与内置轴承、找平紧固底座
高温与散热	泵体表温超 35℃、高温保护频繁跳停、油快速发黑	稳态泵温 ≤35℃、冷却水压 ≤0.3MPa	酸洗疏通水冷回路、吹扫散热风道、置换积碳油并加装前置过滤
电气与过载	运行电流超过 14.2A、频繁跳闸、启动无力	额定电流 14.2A 稳定运行	绕组绝缘检测、端子紧固、电机轴承更换

一个现场判据：先看油位、再看油色，最后才盘车。 油位在区间内且油色清澈，就把方向转到滤芯与密封；油发白或发黑，先按油品失效处理，轻易盘车会把已经干磨的旋片推成卡死。

三、检修按三级推进，不盲目拆机

一级外部预检：查法兰与轴封有无渗油痕迹、滤芯积尘程度、油位与油色、冷却水流速、环境温度，并记录当时的极限真空、泵温、运行电流与噪音。
二级在线检测：关进气阀空载运行，记录极限真空能否回到基线；对全部法兰、气镇口、轴封点位做氦质谱扫描定位外漏；连续记录电机电流与泵体温升；开闭气镇阀比对真空差值，判断排气侧是否堵塞。
三级无尘拆机大修：断电冷却、释放内部负压后回收旧油，依次拆卸排气组件、端盖、转子旋片、水冷管路与电机端盖；溶剂浸泡清除腔体积碳与粉尘；测量旋片磨损量与轴承游隙；超出公差的按套更换。油旋片泵的拆检要点与密封复位顺序，可参照旋片真空泵拆检与维修的作业口径执行。

爱发科ULVAC VSN2401旋片泵维修

VSN2401 NB36A 拆检实拍：转子与旋片组件

四、服务流程：上门、寄修、保养、大修怎么分工

换油保养（不动腔体）：排油、二次冲洗油路、更换进出气滤芯与老化 O 圈、定量加注 ULVOIL R-7，空载复测。适合油品劣化但真空与电流都正常的泵；滤芯、密封件与油品的件源与更换口径见真空泵配件更换与保养。
中修：在保养基础上更换轴封、端盖密封套件，处理渗漏与喷油；不解体转子与旋片。
整机大修：完全拆解、清洗泵腔与油路、成套更换旋片与内置轴承、酸洗水冷回路，装配后空载与带载双工况复测。
上门与寄修的分工：这台泵净重约 267kg，属可现场施工但不宜频繁搬运的机型。现场有行车或叉车、管路拆装空间足够的，优先安排上门；现场不具备吊装条件、或需要整机无尘拆解的，走寄修更稳妥。真空系统侧的漏与泵本体侧的漏要分开定责，可参考真空系统外漏定位的排查顺序，先把系统漏点摘出去，再判断泵是否需要拆。具体的服务项目与件源口径，见ULVAC VSN2401 油旋片泵维修保养。

五、交付口径与验收基线

不预列费用：本站不在事前给出金额，检测完成后按项目逐项列明更换件与工时，客户确认后再开工。
周期以检测结论为准：拆机深度、件源到货节奏都会影响工期，我们不给未经检测的天数承诺。
完工复测：空载连续运行并记录极限真空、抽气量、运行电流、泵体温升、噪音与整机气密性，数据形成书面检测记录随货交付。
件源原则：旋片、轴承、轴封、密封件与真空油按原厂规格成套替换；确实缺件时先书面说明，由客户决定是否使用替代件，不擅自替换。
保养台账：常规干燥工况按运行 2000 小时安排换油，镀膜与水汽重的工况缩短至 1000~1500 小时；新机首次运行 500 小时完成初次换油；累计 8000 小时做一次年度深度大修。

六、服务范围与预约指引

厦门本地可安排上门检测与现场换油保养；泉州、莆田、漳州预约次日上门；福建省内其他地市走寄修，配合远程指导完成初判与复机。遇到盘车卡死、排气持续喷油这类不能再开机的故障，请先停机并保留油样。

把泵的型号铭牌照片、运行时长、油位与油色、当前极限真空读数，以及出现异常的时间点发到本站咨询入口，我们先做一次远程初判，再给出上门或寄修的建议。

爱发科ULVAC VSN2401旋片泵维修

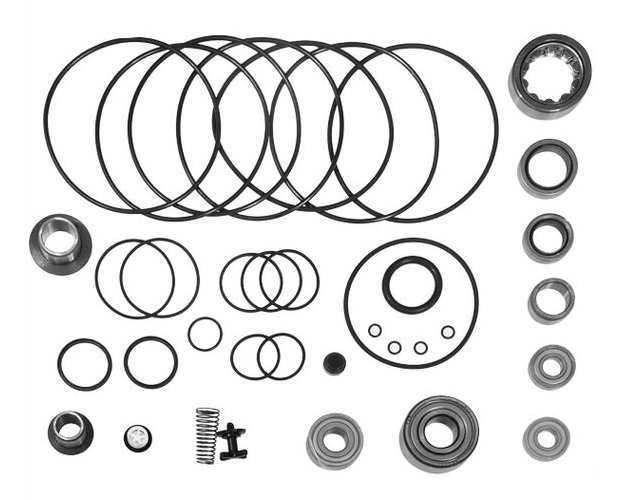

维保更换用密封件、O 圈与易损件
