真空系统外漏定位案例：法兰、膨胀节、焊缝漏点综合溯源
2026-07-25 来自: 厦门太星机电有限公司 浏览次数:2
一、案例背景
某热电联产机组（135MW）运行过程中凝汽器真空持续下降，严密性试验结果0.42 kPa/min，远超标准限值。电厂前期已自行排查了部分法兰和阀门，但真空未见改善，怀疑存在多处微小外漏点。
太星真空团队接到委托后，携带氦质谱检漏仪、标准漏孔、吸枪等设备到场，对全真空系统进行地毯式外漏定位。
二、外漏定位难点分析
热电联产机组真空系统外漏定位面临以下挑战：
· 管路走向复杂：凝汽器、低压缸、抽气管道、疏水系统交织，漏点隐蔽
· 法兰数量众多：涉及真空管路法兰、阀门法兰、仪表接口法兰等数十处
· 膨胀节老化：橡胶膨胀节长期运行后出现细微裂纹，肉眼难以识别
· 焊缝隐蔽：部分焊缝位于保温层内部，需拆除保温才能检测
· 环境干扰：现场有风和振动，影响吸枪法检测精度

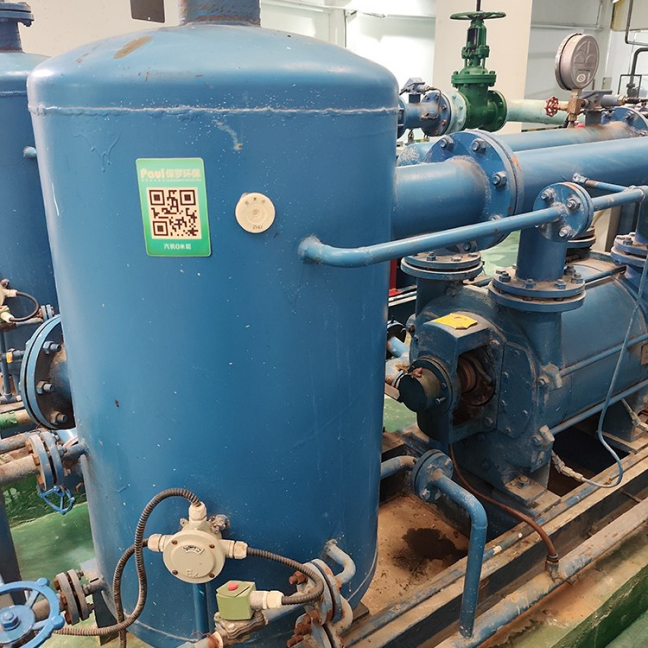

图1：真空管路法兰与膨胀节区域检漏

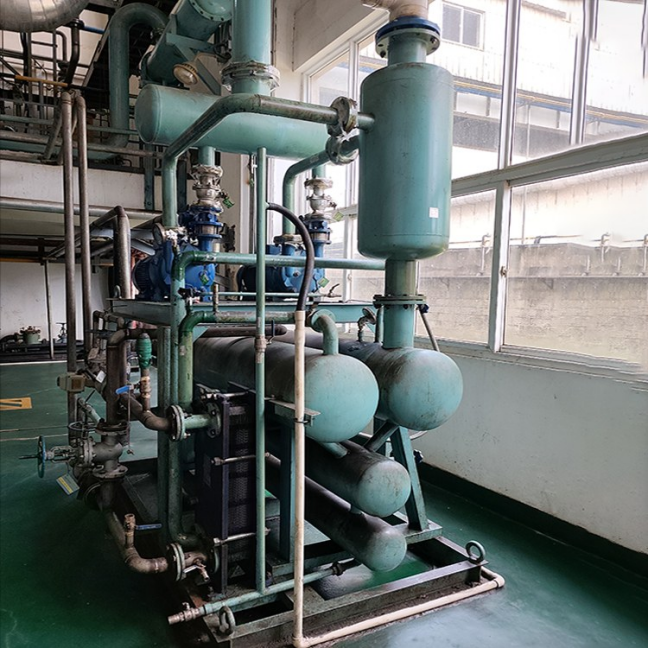

图2：阀门盘根密封面检漏排查
三、检测方案
采用吸枪法为主、真空积分法为辅的联用方案：
· 对可接近的法兰、阀门、盘根、仪表接口：逐点吸枪扫描
· 对膨胀节、焊缝等长线性区域：分段连续扫描，标记可疑区间
· 对保温层内部焊缝：拆除局部保温后检测，检后恢复
· 所有疑似点：先做响应试验确认检测系统灵敏度，再进行二次复核
四、检测结果与漏点分布
经过约6小时系统排查，共发现11处漏点：
序号 | 漏点类型 | 具体位置 | 漏率等级 |
1 | 法兰密封面 | 凝汽器A侧出口法兰（垫片偏位） | 中 |
2 | 法兰密封面 | #1低加疏水管法兰（密封面划伤） | 中 |
3 | 膨胀节 | 凝汽器喉部膨胀节东侧第3道波纹 | 大 |
4 | 膨胀节 | 抽气管路膨胀节西侧端部密封 | 中 |
5 | 焊缝 | 凝汽器喉部与低压缸连接焊缝（约3cm） | 中 |
6 | 阀门盘根 | 真空破坏阀阀杆盘根 | 小 |
7 | 阀门盘根 | 抽气管道隔离阀盘根 | 小 |
8 | 仪表接口 | #3真空压力表根部阀 | 小 |
9 | 仪表接口 | 凝汽器水位计上法兰 | 小 |
10 | 人孔门 | 凝汽器人孔门密封条（东侧底部） | 中 |
11 | 保温层焊缝 | 凝汽器壳体中段环焊缝（保温层内） | 中 |

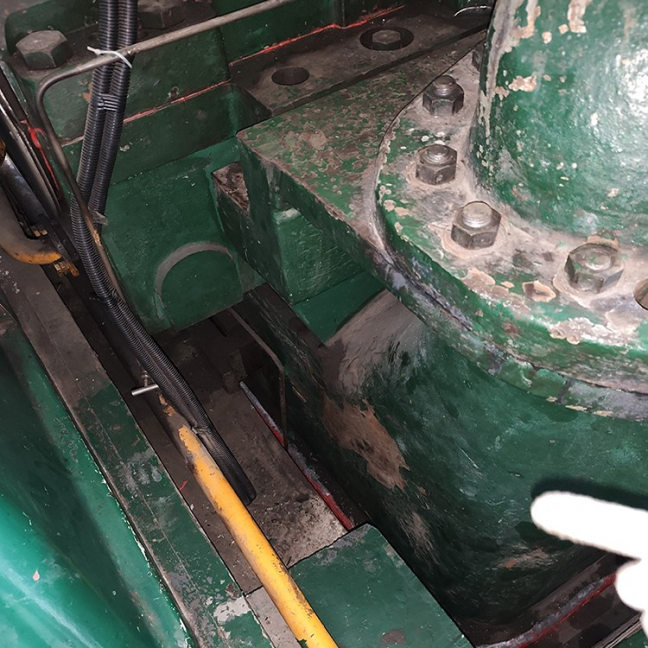

图3：膨胀节区域检漏结果确认

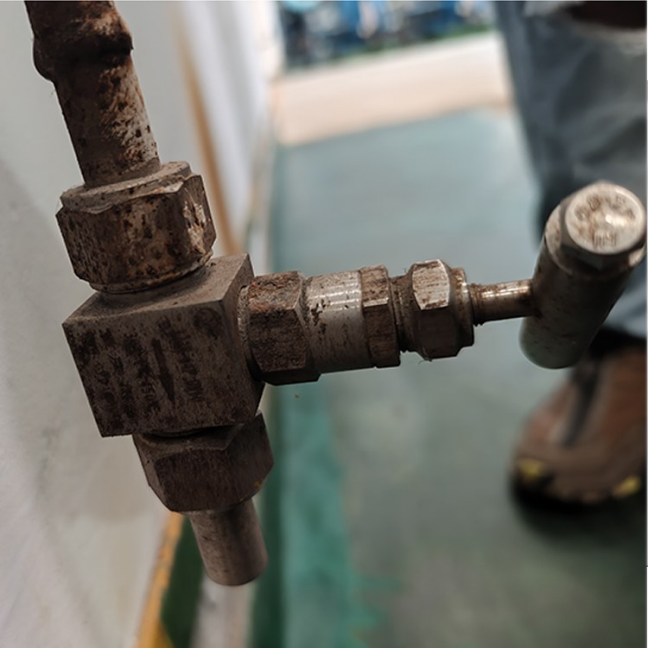

图4：现场漏点标记与记录
五、修复与验证
修复方案：
· 法兰垫片偏位/划伤：更换为石墨缠绕垫片，按标准扭矩紧固
· 膨胀节：喉部膨胀节更换新件，抽气管路膨胀节加装密封补板
· 焊缝微裂纹：补焊处理
· 阀门盘根：更换盘根填料
· 仪表接口与人孔门：更换密封件，均匀紧固
修复后复检：严密性试验从0.42 kPa/min降至0.14 kPa/min，真空恢复至-96 kPa，系统运行稳定。
六、案例总结
本次外漏定位充分体现了氦质谱检漏在复杂管路系统中的核心价值——传统压降法仅能判断"有漏"，而氦检能指出每处漏点的具体位置和漏率等级。11处漏点中，膨胀节和老化的阀门盘根是主要漏源，法兰垫片偏位则反映了安装质量管控的重要性。
建议：电厂应建立定期真空系统检漏制度，尤其是在大修前后各安排一次氦检，确保系统严密性长期稳定。
