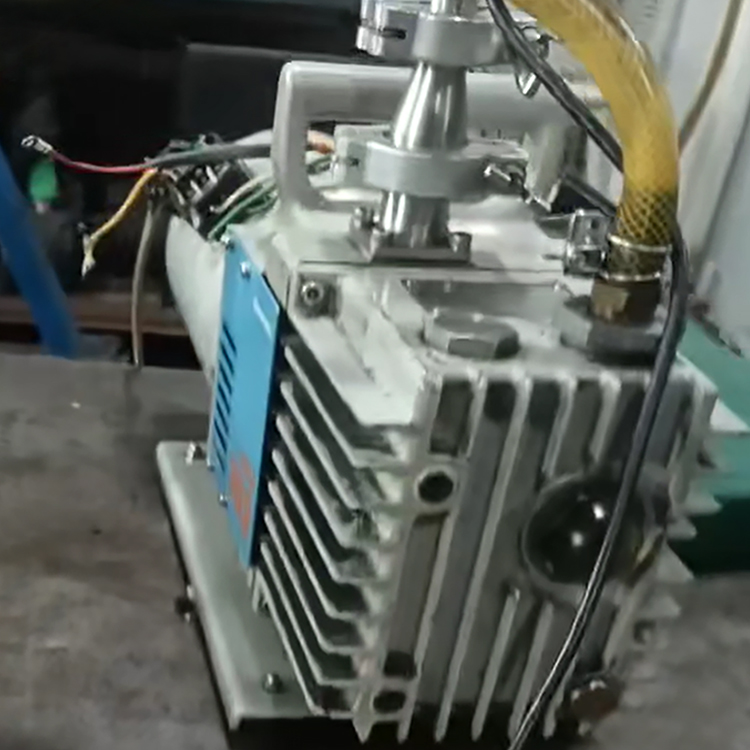

厦门太星机电发布岛津GDH-162旋片式真空泵维修保养规范
2026-05-09 来自: 厦门太星机电有限公司 浏览次数:3
太星真空提供岛津 GDH-162 旋片式真空泵维修与保养要点整理，适用于日常点检、定期保养、深度拆装与常见故障排查。更多真空泵维修与配件支持可访问 太星真空官网，也可参考 真空泵维修服务、真空泵配件供应、真空泵油与耗材、技术资料与选型支持。
1. 安全规范
1.1 警告标识
⚠️ 高温风险：运行中泵体 / 油温可达 80--100℃，停机后需冷却 10 分钟再操作。
⚠️ 真空危险：系统带压 / 真空时严禁拆解，先通大气、断电、泄压。
⚠️ 油类危害：专用泵油（SMR-100）避免皮肤 / 黏膜接触，通风环境操作。
⚠️ 电气安全：200--240VAC 高压，维修前切断电源并挂牌警示。
1.2 操作禁忌
禁止抽腐蚀性、易燃易爆、含大量粉尘 / 水汽的气体（需加前置过滤 / 冷阱）。
禁止无油运行、反转运行、超压连续运行（入口压力 > 1kPa）。
禁止未装排气过滤器运行，防止油雾污染环境。
2. 设备结构与技术参数
2.1 结构示意图（关键部件）
电机（400W，单相 / 三相）
磁性联轴器（无泄漏）
泵腔（定子 + 转子 + 旋片）
进气口（KF-25，带滤网）
排气阀（单向）
油雾过滤器（内置 / 外置）
油箱（油位视窗）
放油塞（底部）
气镇阀（可调）

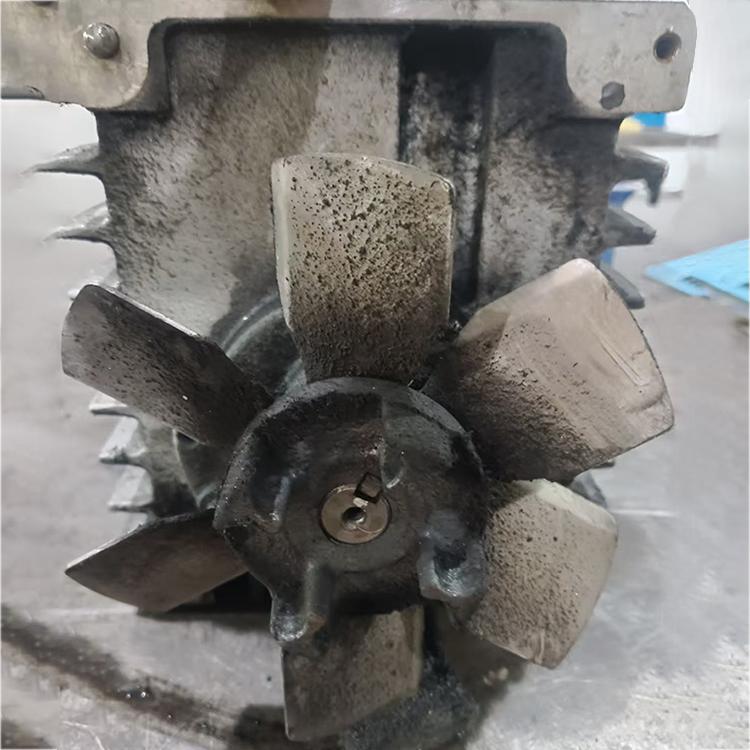

冷却风扇（风冷）
2.2 核心参数
| 项目 | 参数 |
|---|---|
| 抽速（50/60Hz） | 135 / 162 L/min |
| 极限真空（无气镇） | ≤0.67 Pa（5×10⁻³ Torr） |
| 极限真空（气镇开） | ≤6.7 Pa（5×10⁻² Torr） |
| 电机功率 | 400 W |
| 电源 | 200--240 VAC，50/60 Hz |
| 油量 | 约 1000 mL |
| 噪音 | ≤65 dB(A) |
| 重量 | 约 26 kg |
| 接口 | 进气 KF-25，排气 G1/2 |
3. 日常维护与定期保养
3.1 日常检查（每次开机前）
油位：油位视窗位于1/2--2/3 刻度（运行时），不足补加岛津 SMR-100 专用油。
油质：清澈透明、无乳化 / 变黑 / 杂质；若浑浊或发黑，立即换油。
进气滤网：清洁无堵塞，每周吹扫一次，每月拆卸清洗 SHIMADZU CORPORATION。
泄漏：检查进气口、油箱密封、轴封无漏油 / 漏气（皂泡法检测）。
3.2 定期保养周期（标准工况：清洁气体、室温 25℃）
| 周期 | 项目 | 操作要点 |
|---|---|---|
| 200 小时 | 油位检查、油质目视、进气滤网清洁 | 记录油位，异常补油 / 换油 |
| 500 小时 | 换油、排气过滤器清洁 / 更换、气镇阀检查 | 排放旧油→清洗油箱→新油 1000mL |
| 1000 小时 | 联轴器检查、电机轴承润滑、泵腔外部清洁 | 弹性块无磨损，轴承加锂基脂 |
| 3000 小时 | 深度保养（拆解泵腔、更换旋片 / 弹簧 / 密封件） | 检查转子、旋片磨损，O 形圈老化必换 |
| 12 个月 | 电机绝缘测试、整机性能校准（极限真空 / 抽速） | 绝缘电阻≥1MΩ，真空度≤0.67Pa SHIMADZU CORPORATION |
3.3 换油操作步骤（500 小时 / 油变质时）
开机运行 10 分钟（加热油，流动性更好）→停机→断电→冷却 10 分钟。
放置接油盘→拧开底部放油塞→完全排放旧油（约 1000mL）。
短暂开机（空载，10 秒）→排出残留旧油→再次停机断电。
拧紧放油塞→从油箱顶部加油口加入岛津 SMR-100 专用油至视窗 2/3 刻度。
空载运行 2 分钟→检查油位→确认无漏油→正常使用。
4. 拆解与装配（深度保养 / 故障维修）
4.1 拆解顺序（断电、泄压、放油后）
拆除进气口 KF-25 法兰→取出进气滤网 SHIMADZU CORPORATION。
拆除排气油雾过滤器→拆卸排气阀组件（阀片、弹簧、阀座）。
拆除电机端盖→分离磁性联轴器（电机侧 / 泵侧）。
拆卸泵腔端盖（4 颗螺栓，对角均匀松开）→取出转子 + 旋片总成。
从转子槽中取出旋片与弹簧→清理泵腔、转子、端盖的油泥 / 积碳 / 杂质。
检查所有 O 形圈、油封、密封垫片，老化 / 硬化 / 破损全部更换。
4.2 装配顺序（清洁后，所有密封件换新）
泵腔内壁涂少量清洁泵油→装入转子（注意方向：联轴器端对准电机）。
转子槽内装入弹簧→旋片涂油后嵌入槽内，确保滑动灵活无卡滞。
安装泵腔端盖（新 O 形圈）→对角均匀拧紧螺栓（扭矩 8--10 N・m）。
安装排气阀组件（新阀片 / 弹簧）→装回油雾过滤器。
对接磁性联轴器→安装电机端盖→连接进气口（新 KF-25 密封圈）。
加注新油至标准油位→空载试运行 30 分钟→检查真空度 / 噪音 / 漏油→合格后投入使用。
4.3 关键装配要点
旋片与转子槽间隙≤0.02mm，滑动无卡顿，弹簧弹力均匀。
所有密封面清洁无划痕，O 形圈涂抹少量硅脂（避免扭曲）。
联轴器同轴度≤0.1mm，避免振动与噪音。
排气阀密封严密，无气体倒灌（影响极限真空）。
5. 常见故障排查与解决
5.1 真空度不足（极限真空 > 1Pa）
| 可能原因 | 排查步骤 | 解决方法 |
|---|---|---|
| 油位过低 / 油变质 | 检查油位、油质 | 补油至标准油位；更换 SMR-100 专用油 |
| 进气滤网堵塞 | 拆卸滤网，目视清洁 | 清洗或更换滤网 SHIMADZU CORPORATION |
| 进气口泄漏 | 皂泡法检测 KF-25 法兰 | 更换密封圈，均匀拧紧法兰 |
| 排气阀密封不良 | 拆卸排气阀，检查阀片 / 弹簧 | 更换阀片 / 弹簧，清洁阀座 |
| 旋片磨损 / 弹簧失效 | 拆解泵腔，检查旋片 / 弹簧 | 更换旋片与弹簧 |
| 泵腔磨损 / 划伤 | 检查泵腔内壁、转子表面 | 轻度磨损抛光修复；严重更换泵腔总成 |
| 气镇阀误开 | 检查气镇阀状态 | 关闭气镇阀（需抽水汽时再开） |
5.2 电机不启动 / 启动困难
电源故障：缺相、电压低、开关损坏→检查线路，更换开关。
电机过载：泵腔卡死、联轴器过紧→手动转动转子，排查卡滞；调整联轴器间隙。

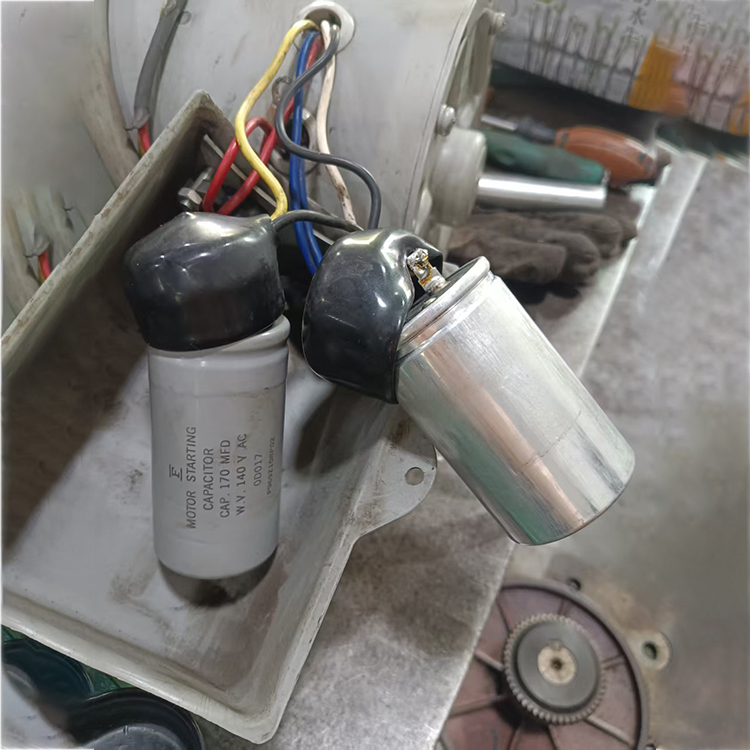

电容损坏（单相）：更换同规格启动电容。
电机烧毁：绝缘测试→更换电机或送修。
5.3 运行噪音大 / 振动异常
油位过低：补油至标准油位。
联轴器弹性块磨损：更换弹性块。
旋片卡滞 / 磨损：清理转子槽，更换旋片 / 弹簧。
轴承损坏（电机 / 泵腔）：更换轴承，补充锂基脂。
安装不水平：调整泵体水平，固定地脚螺栓。
5.4 漏油 / 油雾大
油位过高：排放多余油至标准刻度。
油箱密封垫片老化：更换垫片，均匀拧紧螺栓。
轴封磨损 / 唇口划伤：更换油封，清洁轴表面。
排气过滤器堵塞 / 破损：清洁或更换过滤器。
回油阀失效：检查并清洗回油阀 / 回油管。
5.5 泵温过高（>100℃）
环境温度高 / 通风不良：改善通风，远离热源。
油位过低 / 油变质：补油或更换新油。
排气过滤器堵塞：更换过滤器。
长时间超压运行：降低入口压力，避免连续重载。
6. 备件清单（常用易损件，原厂编号）
| 备件名称 | 原厂编号 | 规格 | 备注 |
|---|---|---|---|
| 真空泵油 | 220-97808-01 | SMR-100，1L / 瓶 | 专用，不可替代 |
| 旋片（4 片 / 套） | 263-01689-01 | GDH-162 专用 | 3000 小时必换 |
| 旋片弹簧（4 个 / 套） | 263-01689-02 | 配套旋片 | 老化易断，随旋片更换 |
| O 形圈套件 | 263-01689-03 | 泵腔 / 端盖 / 进气口 | 拆解必换 |
| 油封（轴封） | 263-01689-04 | 电机侧 / 泵侧 | 漏油优先检查 |
| 排气阀片 | 263-01689-05 | 单向阀 | 密封不良影响真空 |
| 排气过滤器 | 263-01689-06 | 内置 / 外置 | 500 小时更换 |
| 进气滤网 | 263-01689-07 | KF-25 | 每周清洁，每月更换 SHIMADZU CORPORATION |
| 磁性联轴器弹性块 | 263-01689-08 | 缓冲减震 | 磨损导致振动 / 噪音 |
7. 停产与替代说明
原厂状态：GDH-162 于 2020 年 3 月停产，维修支持至 2027 年 3 月，期间可订购原厂备件。
直接替代：岛津 SGM-162（同性能，升级密封与降噪）、ULVAC GHD-162（同平台通用）。
注意：替代泵需确认接口（KF-25/G1/2）、电源（200--240VAC）、抽速 / 极限真空匹配，避免系统兼容性问题。
总结：太星真空维修岛津GDH-162 旋片式真空泵应用于 实验室/半导体/镀膜/工业真空用户,核心特点抽速 135/162 L/min、极限真空≤0.67Pa、KF-25接口、SMR-100专用油与可维护旋片结构。
