厦门太星Pfeiffer ATH 2303M五轴磁悬浮涡轮分子泵维修

2026-05-26 　来自: 厦门太星机电有限公司浏览次数:5

真空泵维修

一、设备概况与技术参数

根据参考资料及现场实测，该设备的核心技术指标如下：

参数项	规格/说明
类型	复合式磁悬浮涡轮分子泵
抽气速率	2150 L/s (N₂)
额定转速	31,000 RPM
轴承技术	五轴全磁悬浮轴承（无需润滑油，零摩擦，低振动）
驱动方式	变频驱动，功率 1000W
重量	68 kg
极限真空度	6×10⁻⁷ Pa 6×10⁻⁷ Pa

更多真空泵维修与保养经验可参考：真空泵维修服务、涡轮分子泵维护要点。

二、故障现象与初步检查

该泵送修时表现为运行效率下降及内部异响感。初步拆解检查发现：

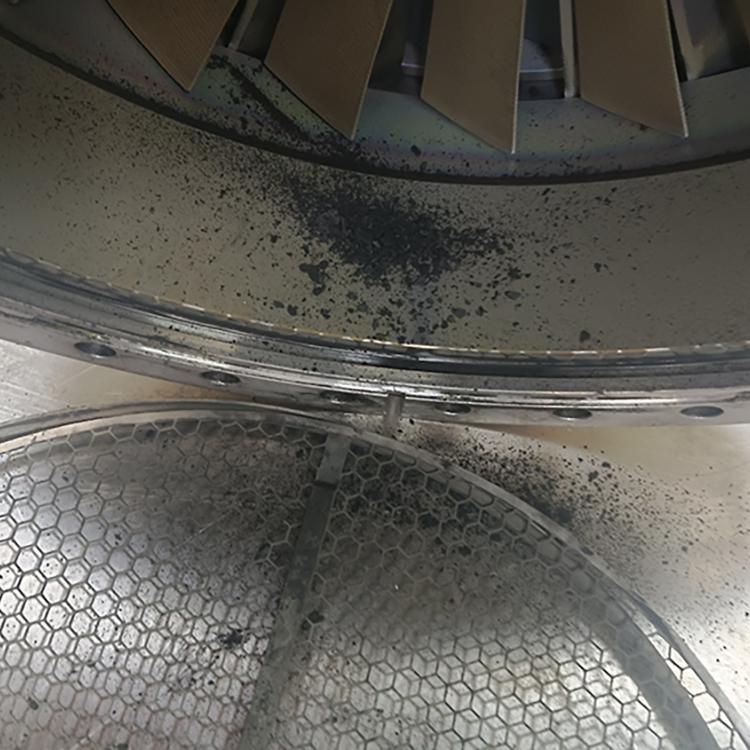

外部检查：泵体（金属银色材质）表面有正常使用痕迹，冷却水路接口及加热/制动接口完整，但进气口保护网处有可见灰尘累积。

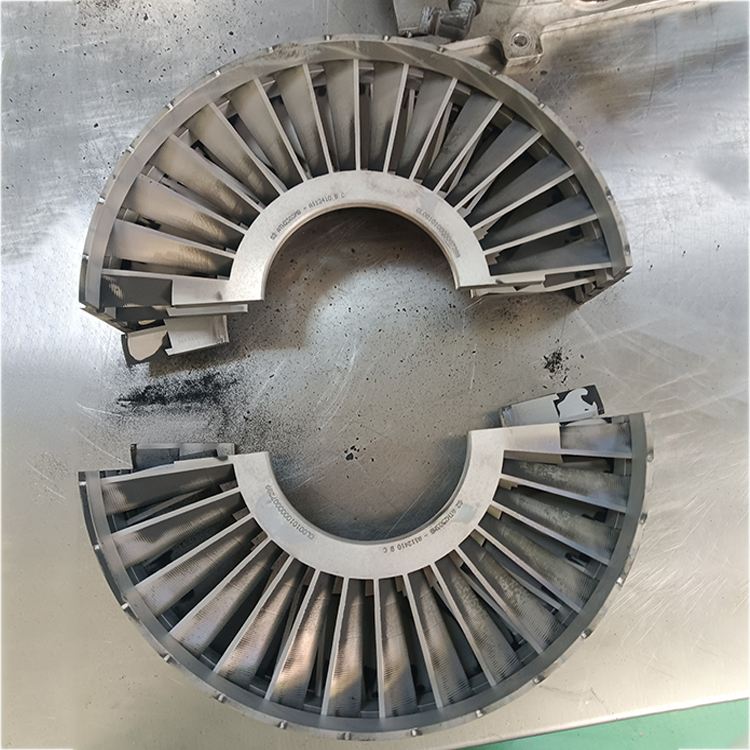

内部污染情况：拆卸泵盖后发现，转子叶片（复合式结构，含涡轮叶片与 Holweck 牵引沟槽）表面附着了大量深色、碳化的工艺残留物及粉尘颗粒。
密封状态：主法兰密封圈（绿色 O 型圈）已发生形变，密封性能下降。

三、维修处理过程

1. 拆卸与深度清洗

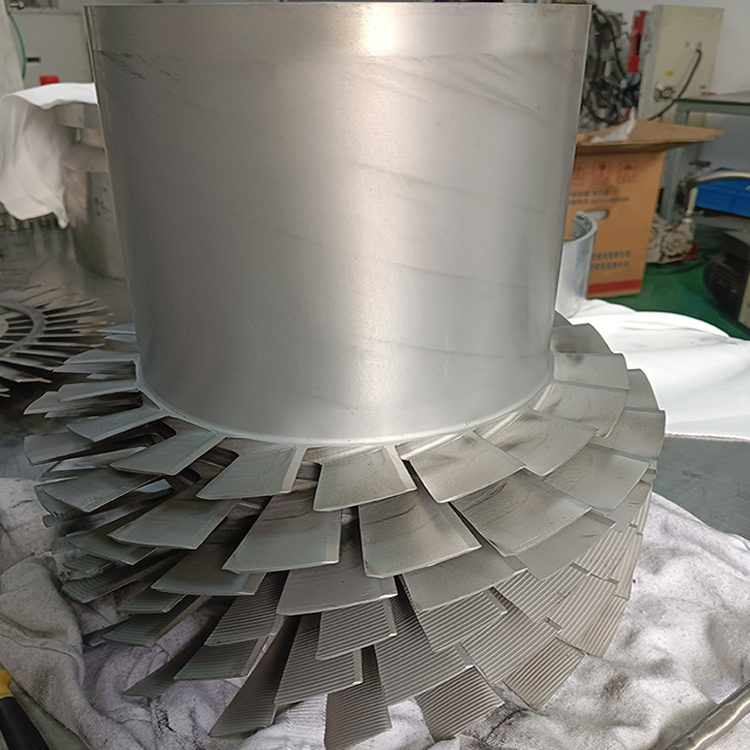

分级拆解：将泵体垂直固定在工作台上，依次拆卸外壳、上部壳体，取出精密转子组件（见图 IMG_20260511_145917）。
叶片清理：针对叶片表面的工艺残留物，采用专用化学溶剂配合超声波清洗工艺进行深度去污。清洗后恢复了叶片原有的金属光泽，消除了不平衡负载风险。

相关清洗与耗材选择建议可查看：真空系统清洗方案。

2. 精密检查与校准

磁悬浮系统检查：对五轴全磁悬浮轴承进行电子性能测试，确认位置传感器及电磁线圈工作正常，无异常温升。
叶片完整性检验：检查叶片是否存在高速冲击导致的形变或裂纹。本次维修中，叶片结构基本完整，未出现严重碎裂。

3. 密封与耗材更换

更换了进气口主法兰的绿色 O 型密封圈。
对水冷接口进行了压力测试，清理了内部水垢，确保散热效率。

如需匹配密封件与真空附件，可参考：真空泵配件与密封件。

4. 组装与静态平衡

在洁净环境下完成组装，严格遵守螺栓拧紧力矩要求。
由于采用了磁悬浮技术，在重装后进行了电子自动平衡校验，确保在 31,000 RPM 高速旋转时的稳定性。

四、维修结论与建议

维修结论：设备已完成深度清洗、密封更换及系统校准。经试运行，转速稳定达到额定值，振动指标及真空度指标均恢复至出厂参数，现已具备交付使用条件。

真空泵维修

后期建议：

前级泵维护：鉴于本次内部粉尘及残留物较多，建议加强前级泵的过滤系统管理。
冷却系统：确保水冷循环压力及温度稳定（建议工作温度保持在 40℃ 左右），防止因过热导致磁道异常。
定期保养：鉴于其五轴磁悬浮的精密性，建议每 12-18 个月进行一次深度内部清洁，以延长叶片及电子部件寿命。

总结：Pfeiffer Vacuum ATH 2303M（五轴磁悬浮涡轮分子泵）应用于半导体/镀膜/科研等高真空用户,核心特点五轴全磁悬浮、复合式转子结构（涡轮叶片+Holweck 牵引沟槽）、高抽速2150 L/s与31,000 RPM高速稳定运行。
