摘要

普发 ATH 500M 为五轴磁悬浮涡轮分子泵，无接触无油结构，免维护。集成驱动单元，机身紧凑，支持任意方位安装，可选风冷或水冷。MT 版本自带加热，适配腐蚀工况，低噪低振，抽速优异。兼容多种前级泵，具备断电续航保护，适配半导体、镀膜、分析仪器、科研腔体等高真空、超高真空应用。

产品介绍

普发真空（Pfeiffer Vacuum）ATH 500M 系列涡轮分子泵，属于高真空获得设备。

它采用涡轮分子泵技术，可在高真空环境下实现抽气，广泛应用于半导体制造、真空镀膜、分析仪器等对真空度要求极高的领域，具备高抽速、低振动、长寿命等特点，是高真空系统的核心部件之一。

普发磁悬浮涡轮分子泵

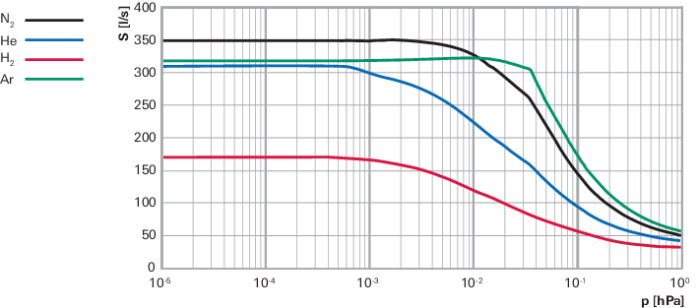

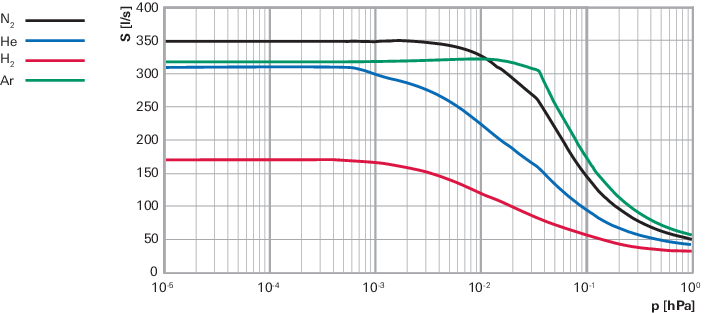

涡轮分子泵的抽速 - 压力特性曲线，属于高真空设备的性能图表。

该曲线展示了涡轮分子泵在不同气体（N₂氮气、He 氦气、H₂氢气、Ar 氩气）下，抽气速率（S，单位：l/s）随入口压力（p，单位：hPa）的变化关系，反映了泵在不同工况下的抽气性能，是高真空设备选型和性能评估的重要参考图表。

普发磁悬浮涡轮分子泵

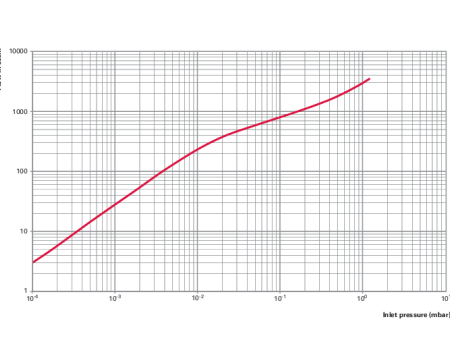

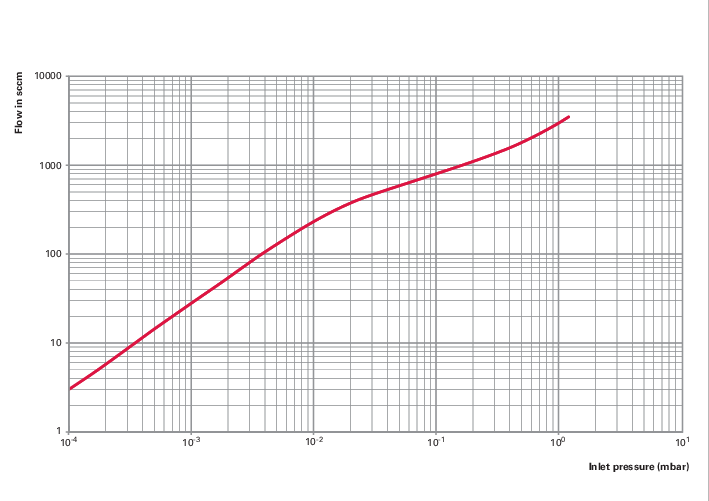

真空设备的流量 - 入口压力特性曲线，属于真空系统性能图表。

该曲线展示了某真空设备（如真空泵、真空阀等）在不同入口压力（单位：mbar）下的气体流量（单位：sccm）变化关系，反映了设备在不同压力工况下的流量性能，是真空设备选型、性能评估及系统匹配的重要参考图表。

普发磁悬浮涡轮分子泵

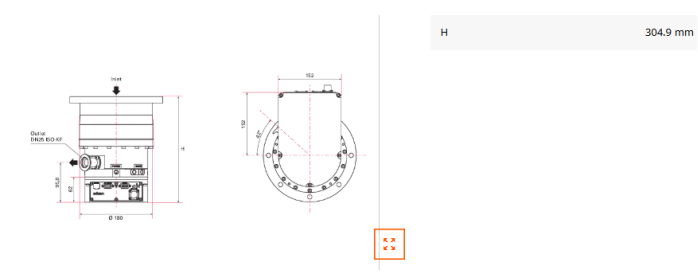

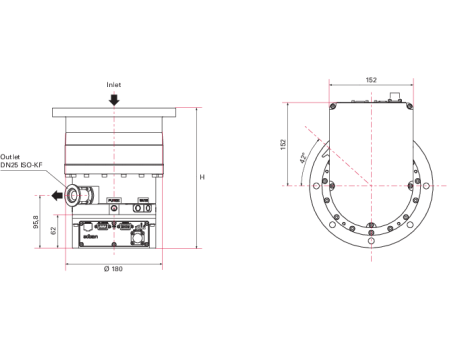

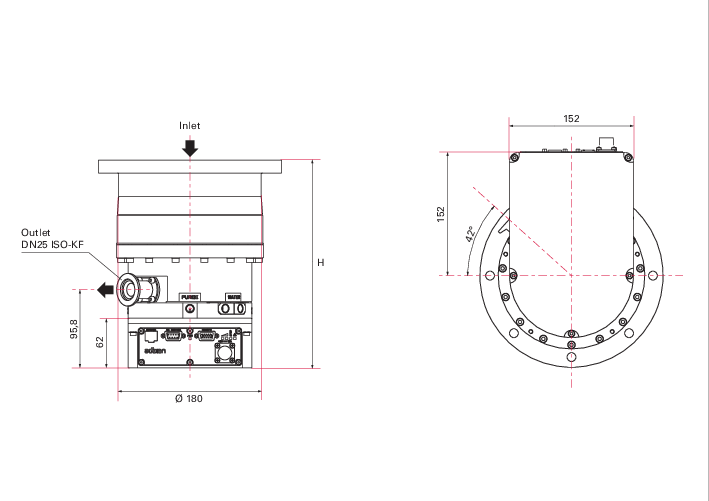

真空涡轮分子泵的尺寸图纸，属于高真空设备的机械设计图纸。

图纸从正视图和俯视图标注了泵体的关键尺寸参数，包括入口（Inlet）、出口接口规格（DN25 ISO-KF）、外形轮廓尺寸（如直径 Ø180 等），用于设备的安装适配、空间布局规划以及技术参数确认，是涡轮分子泵工程应用和机械设计的重要技术文档。

普发磁悬浮涡轮分子泵

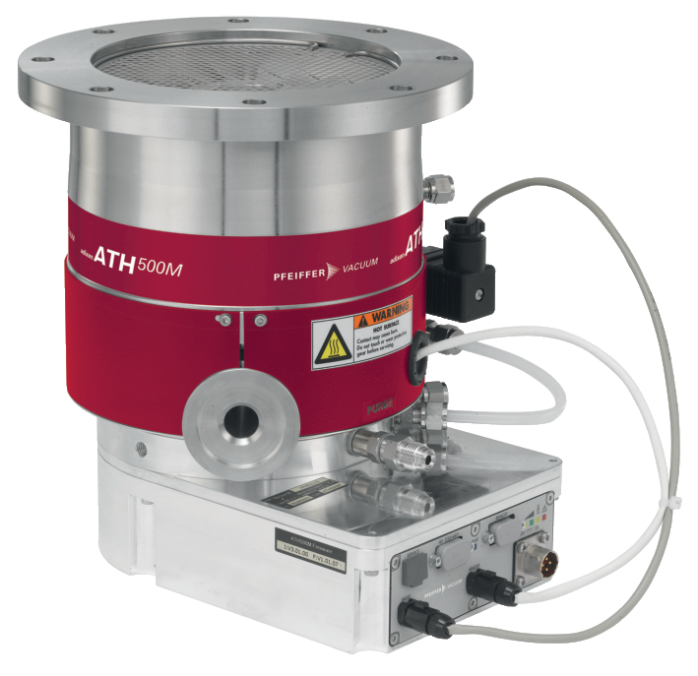

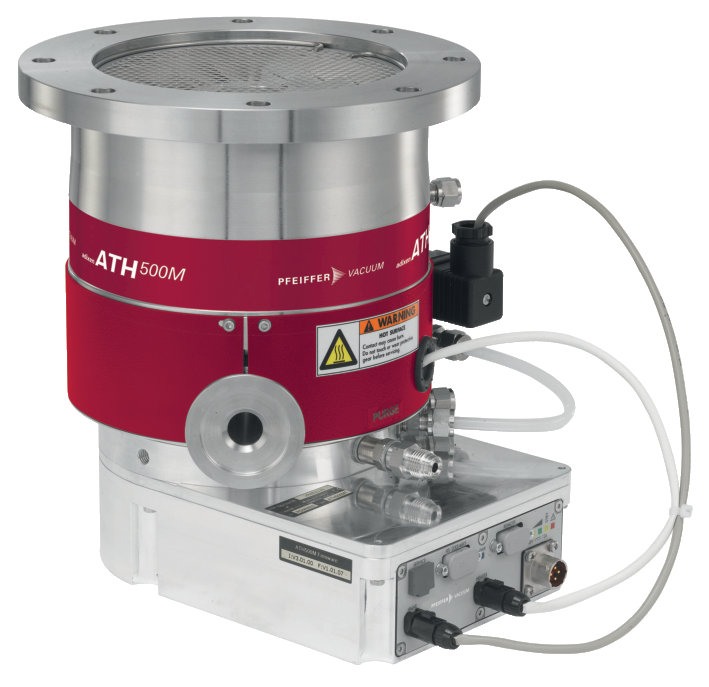

普发真空（Pfeiffer Vacuum）ATH 500M 系列涡轮分子泵

本品为带阻力级五轴磁悬浮涡轮泵，氮气抽速可达 350 l/s，配置 DN100 CF-F 连接法兰。集成紧凑型驱动电子模块，支持任意方位安装，配备 Profibus 通讯，风冷型无加热。产品拥有 CE 认证，完全满足 RoHS 标准，无油磁悬浮结构，振动低、运行稳定，适配科研腔体、分析仪器等高真空实验场景。
