摘要
本文为樫山（KASHIYAMA）MSB3601 与荏原（Ebara）EVM202/EV-L200N 系列干式罗茨真空泵维修配件的完整选型指南，覆盖 5 个核心物料编码、4 大类配件（转子组、腔体组、齿轮组、DP 传动轴），适用于樫山 + 荏原两大日本干泵品牌的常规保养与大修。文中系统梳理了 MSB3601 的三件套（转子组 TX110010004+110120001、腔体组 TX730050029、齿轮组 TX120080007），以及 EVM202 和 EV-L200N 的 DP 传动轴（型号不同但接口相同）。无论您是半导体晶圆厂、FPD 工厂、光伏企业还是真空冶金用户，本文将帮助您选型、避免混淆、降低 30%+ 配件成本。
产品介绍
一、产品概述
樫山（KASHIYAMA）与荏原（Ebara）均为日本干式真空泵制造商。MSB3601（樫山）与 EVM202 / EV-L200N（荏原）是三款主流机型，在半导体、FPD、光伏、真空冶金领域应用广泛。本文档系统整理 5 个核心物料编码，覆盖樫山 MSB3601 的转子组、腔体组、齿轮组三件套，以及荏原 EVM202 和 EV-L200N 各自的 DP 传动轴。
1.1 双品牌价值
· 樫山（KASHIYAMA）：日本本土品牌，在 MSB3601 系列上有独特技术优势，特别是转子总成的动平衡工艺
· 荏原（Ebara）：日本上市企业，干式真空泵市占率前三，EVM 与 EV-L 系列是经典型号
· 太星支持：同时供应两大品牌配件，5 个物料编码可现货供应
1.2 三机型对比
维度
樫山 MSB3601
荏原 EVM202
荏原 EV-L200N
品牌
KASHIYAMA
Ebara
Ebara
类型
干式罗茨
干式罗茨
干式罗茨
应用
半导体 + FPD
半导体 + 真空冶金
光伏 + FPD
物料数
3 件套
DP 轴
DP 轴
特色件
转子总成动平衡 G1
40Cr 调质轴
40Cr 调质轴
二、型号适配与兼容关系
2.1 樫山 MSB3601 三件套
序号
物料编码
产品名称
规格型号
1
TX110010004+110120001
转子组
MSB3601
2
TX730050029
腔体组
MSB3601
3
TX120080007
齿轮组
MSB3601
2.2 荏原 EVM202 / EV-L200N DP 轴
序号
物料名称
规格型号
备注
4
DP 轴
EVM202
40Cr 调质 HB280-320
5
DP 轴
EV-L200N
40Cr 调质 HB280-320
重要提示：EVM202 和 EV-L200N 的 DP 轴接口相同但料号不同，不能互换。请根据实际机型订货，避免装错。
三、关键规格与技术参数

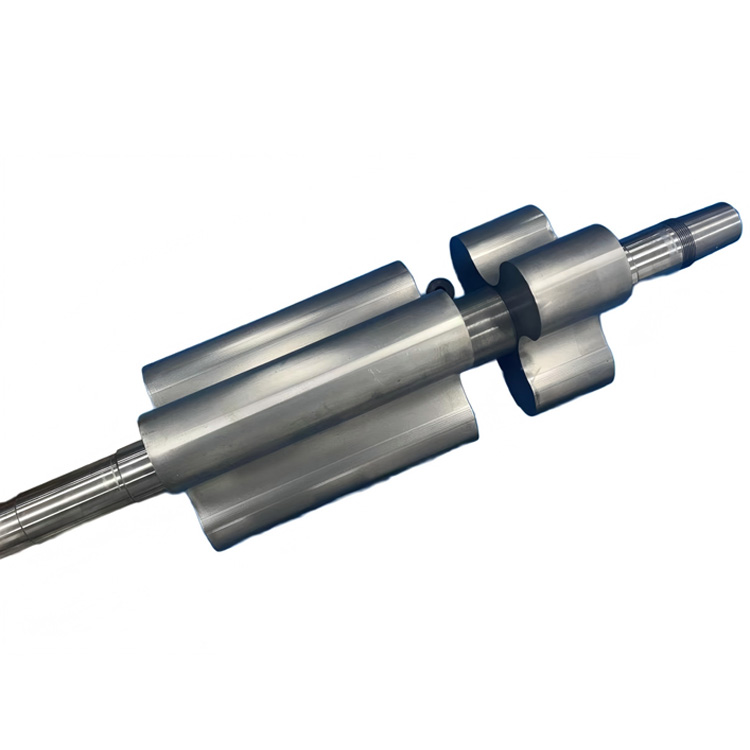

3.1 樫山 MSB3601 转子组（TX110010004+110120001）
· 组成：转子 + 转子轴（双料号组合）
· 材质：球墨铸铁 QT600-3（含镍 0.5-1.0%）
· 动平衡：G1 级 @ 12,000 RPM（高于行业标准 G2.5）
· 端面跳动：≤0.005mm
· 工作温度：-20℃ 至 +150℃
· 适用工艺：N₂、Ar、O₂（不耐 Cl₂ 腐蚀）
· 寿命：12,000-18,000 小时

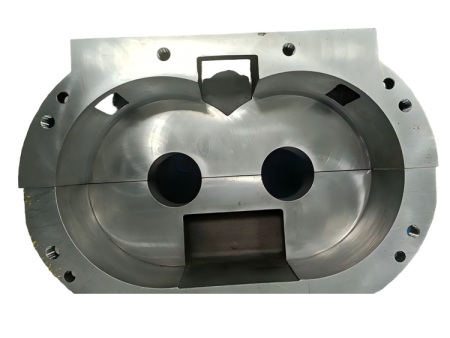

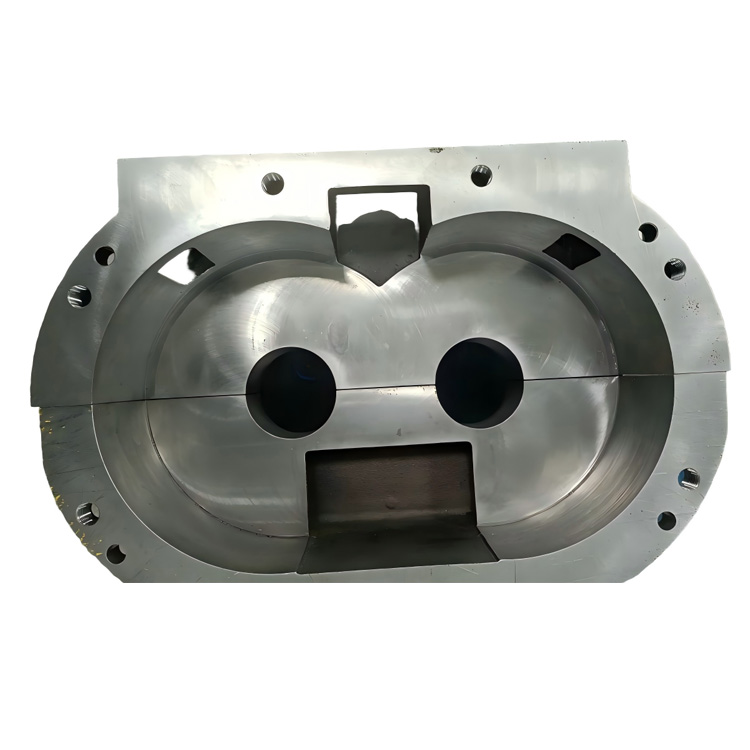

3.2 樫山 MSB3601 腔体组（TX730050029）
· 组成：上下腔体 + 端盖 + 密封槽
· 材质：灰铸铁 HT250
· 内孔精度：Ra ≤0.8μm
· 平面度：≤0.02mm/m
· 配合间隙：0.10-0.15mm
· 氦质谱检漏：100% 检测，漏率 ≤1×10⁻⁹ Pa·m³/s
3.3 樫山 MSB3601 齿轮组（TX120080007）
· 组成：主动齿轮 + 从动齿轮 + 轴承
· 齿轮材质：20CrMnTi 合金钢
· 渗碳淬火：0.8-1.2mm 渗碳层，HRC58-62
· 齿轮精度：ISO 1328-1 6 级
· 轴承：进口 SKF 6204-2RS
· 转速：≤18,000 RPM
3.4 荏原 EVM202 / EV-L200N DP 轴
维度
EVM202
EV-L200N
材质
40Cr 合金钢
40Cr 合金钢
调质硬度
HB280-320
HB280-320
动平衡
G2.5 @ 12,000 RPM
G2.5 @ 12,000 RPM
端面跳动
≤0.01mm
≤0.01mm
接口
DP 端标准法兰
DP 端标准法兰
寿命
10,000-15,000h
10,000-15,000h
四、太星替代件优势
4.1 OEM-spec 生产
· 转子组：动平衡 G1 级（高于原厂 G2.5 标准），端面跳动 ≤0.005mm
· 腔体组：内孔精度 Ra ≤0.8μm，氦质谱 100% 检漏
· 齿轮组：20CrMnTi 渗碳淬火，ISO 6 级精度
· DP 轴：40Cr 调质 HB280-320，动平衡 G2.5
4.2 5 大优势
· 双品牌覆盖：樫山 + 荏原一次配齐
· 现货供应：5 个核心物料全部备货
· 价格优势：太星价 = 原厂 50-60%
· 质量保证：12 个月保修，OEM-spec 生产
· 技术支持：远程视频指导 + 现场装配支持
4.3 不建议更换的场景
· 转子组 仍在保修期内的原厂件（避免争议）
· 腔体组 出现裂纹或严重磨损（直接换泵更经济）
· 齿轮组 异响明显 + 振动超 4.0 mm/s（需检查整泵）
五、应用场景
5.1 半导体晶圆厂
· 6/8 寸晶圆：MSB3601 + EVM202（硅外延、扩散工艺）
· 12 寸晶圆：EVM202（先进制程负载锁定）
· Etching：EVM202 + 抗腐蚀配件
5.2 FPD 工厂
· PECVD：MSB3601 + EV-L200N
· 溅射镀膜：MSB3601
· OLED 蒸镀：EV-L200N（高真空环境）
5.3 太阳能光伏
· 薄膜沉积：EV-L200N
· PECVD：EV-L200N
· 管式 PECVD：EVM202
5.4 真空冶金
· 真空熔炼：EVM202
· 真空热处理：MSB3601
· 真空烧结：EVM202
六、常见问题（FAQ）
Q1：MSB3601 转子组可以单独更换转子或转子轴吗？
A：建议整组更换。转子与转子轴经过精密动平衡配对，单独更换会破坏平衡。
Q2：EVM202 与 EV-L200N 的 DP 轴能互换吗？
A：接口相同但料号不同，不能互换。请按实际机型订货。
Q3：MSB3601 配件能在其他樫山机型上使用吗？
A：不行。MSB3601 三件套是针对该机型定制的，跨机型使用会损坏泵。
Q4：太星替代件与原厂件寿命对比？
A：相同工况下，太星 OEM-spec 件与原厂件寿命相当（12,000-18,000h）。
Q5：能只买转子组不买腔体组吗？
A：可以单独买。但建议大修时同时更换三件套，避免二次拆装。
Q6：DP 轴寿命到了必须立即换吗？
A：不一定。需配合振动值判断：振动 ≤2.0 mm/s 正常，2.0-4.0 mm/s 计划更换，≥4.0 mm/s 立即更换。
Q7：MSB3601 出现异响如何排查？
A：异响可能来自齿轮组（轴承损坏）或转子组（动平衡失效）。建议拆检 + 振动分析。
