摘要

普发真空 ATP 2300M 全磁悬浮涡轮分子泵，采用五轴磁轴承无油结构，氮气抽速 1950l/s，DN250 法兰、水冷散热，支持任意方位安装。低振动低噪音，免维护，可耐受 120℃烘烤，压缩比优异，适配半导体、镀膜、科研等高真空工况。太星有限公司现货供应，提供选型匹配、配件更换及维修维保一站式技术服务。

产品介绍

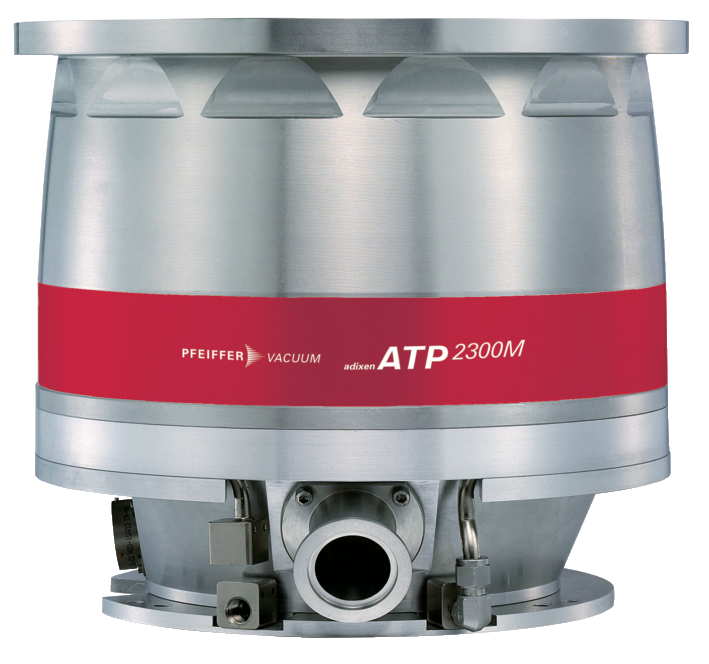

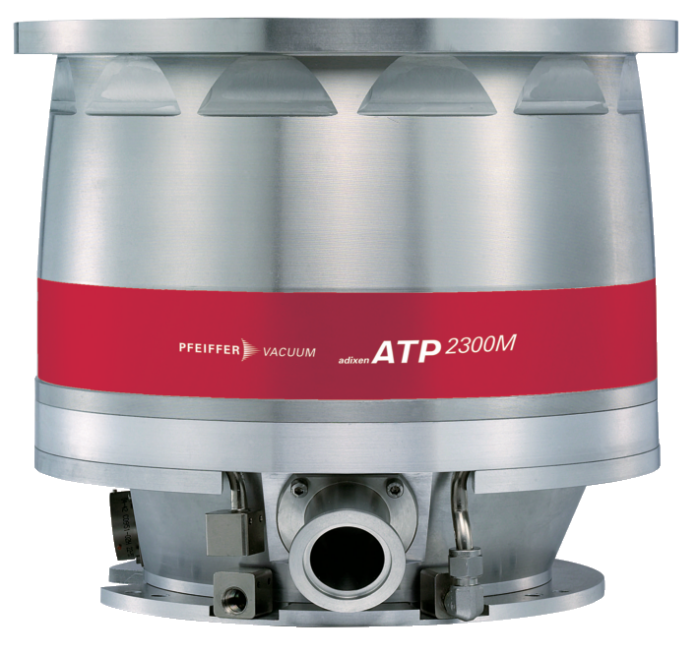

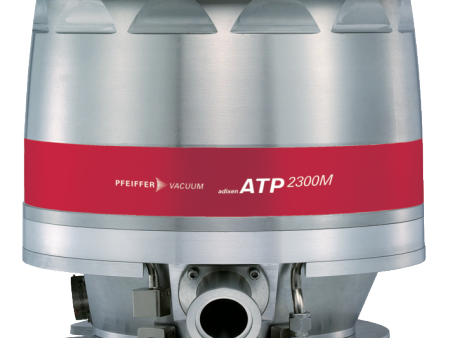

普发真空（Pfeiffer Vacuum）ATP 2300M 涡轮分子泵。

它属于涡轮分子泵品类，是实现超高真空环境的核心设备之一，广泛应用于半导体制造、科学研究等对真空度要求极高的领域。

全磁悬浮涡轮分子泵

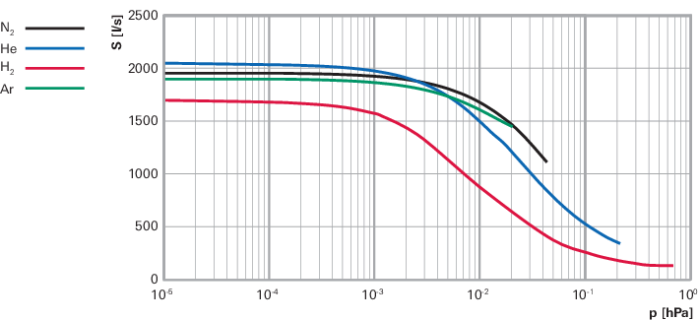

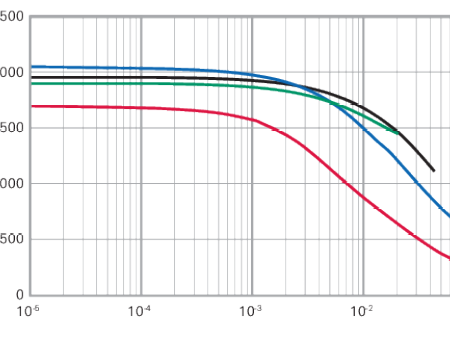

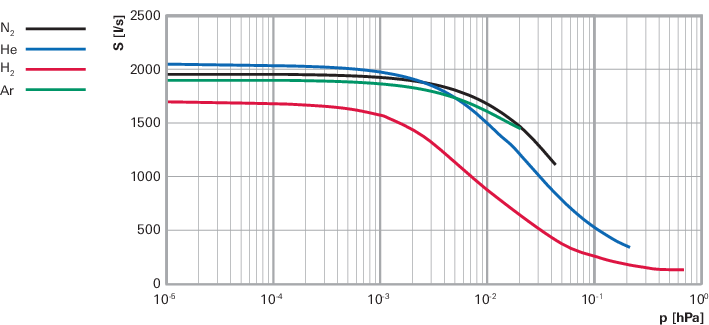

普发真空 ATP 2300M 涡轮分子泵的抽速曲线。

图中展示了该泵对不同气体（N₂、He、H₂、Ar）在不同入口压力（p，单位 hPa）下的抽速（S，单位 l/s）变化关系，是体现其抽气能力随压力和气体种类变化的核心性能曲线之一。

全磁悬浮涡轮分子泵

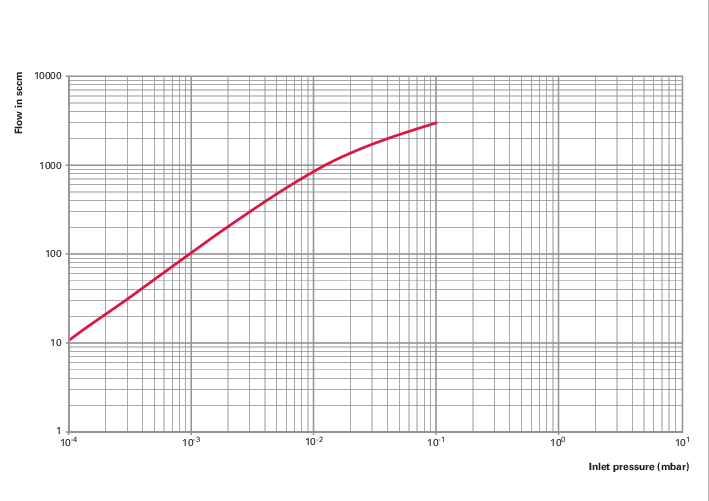

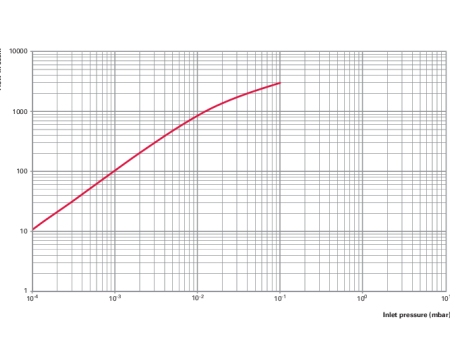

涡轮分子泵的流量曲线。

图中展示了气体流量（Flow，单位 sccm）随入口压力（Inlet pressure，单位 mbar）变化的关系，用于体现涡轮分子泵在不同压力下的气体输送流量性能，是其性能表征的重要曲线之一。

全磁悬浮涡轮分子泵

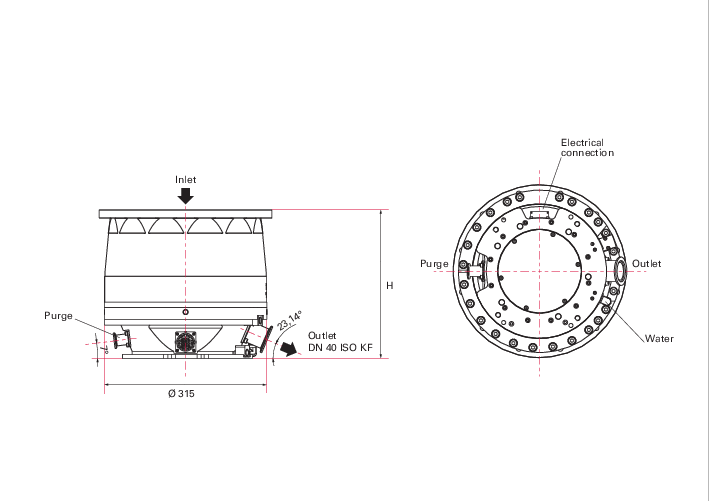

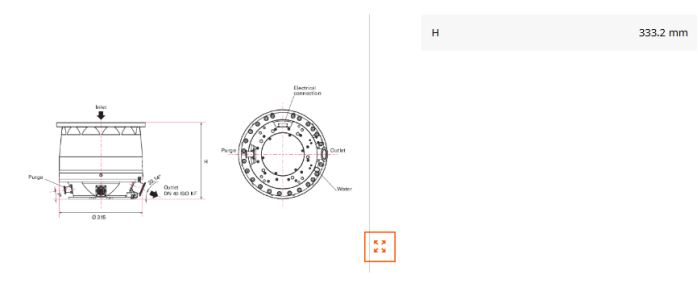

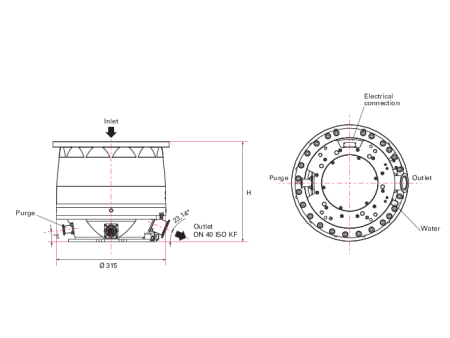

涡轮分子泵的外形尺寸与接口布局图纸。

图中展示了该泵的剖面（左）和底部（右）视角，标注了入口（Inlet）、出口（Outlet，DN 40 ISO KF 接口）、吹扫口（Purge）、电气接口（Electrical connection）、水接口（Water）等关键部件的位置，以及直径（Ø315）、高度（H）等尺寸参数，用于指导泵的安装、管路连接和空间适配等工程应用场景。

全磁悬浮涡轮分子泵

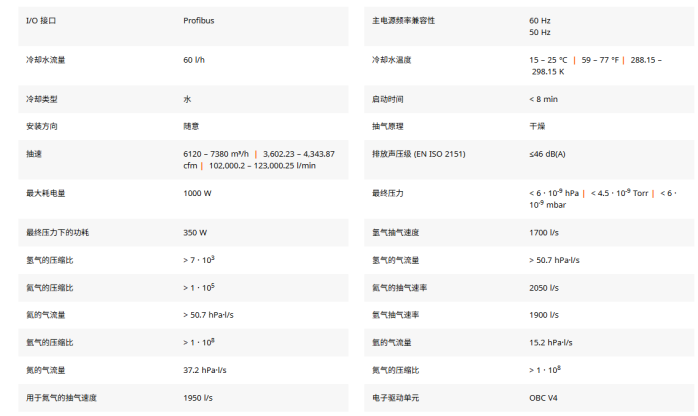

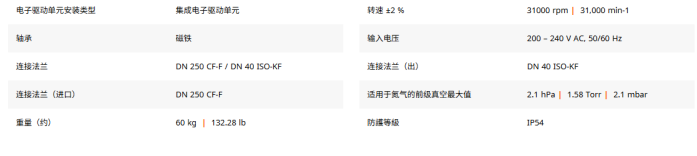

普发真空纯涡轮分子泵，搭载五轴磁轴承，无 Holweck 级，氦气抽速最高 2050l/s，配置 DN250 CF‑F 法兰。内置 OBC V4 驱动，支持任意方位安装，Profibus 通讯、水冷非加热，满足 CE、RoHS 标准。无油低振动，性能稳定，适配科研、镀膜等高真空场景。太星有限公司现货供应，提供选型、配件及维修维保一站式服务。
