涡轮分子泵动叶轮组（复合转子）

上一条： 普发真空大行程垂直升降波纹管组件（真空腔体升降机构）

下一条： 双级油式旋片真空泵

关键词：涡轮转子

摘要

涡轮分子泵动叶轮组（复合转子），是超高真空设备的核心部件。采用精密多级叶片与牵引级一体化设计，动平衡精度高，高速运行稳定可靠。优化流道型线，抽气效率高、极限真空度优异，适配严苛工况，广泛应用于半导体、科研等高洁净真空场景，是提升分子泵性能的关键配件。

涡轮分子泵动叶轮组（复合转子），为高真空设备核心部件。采用精密多级叶片设计，高速旋转时通过动量传递驱动气体分子，实现稳定抽气。材质坚固耐疲劳，动平衡精度高，适配严苛工况，是半导体、科研等高洁净真空场景的理想配件。

涡轮转子

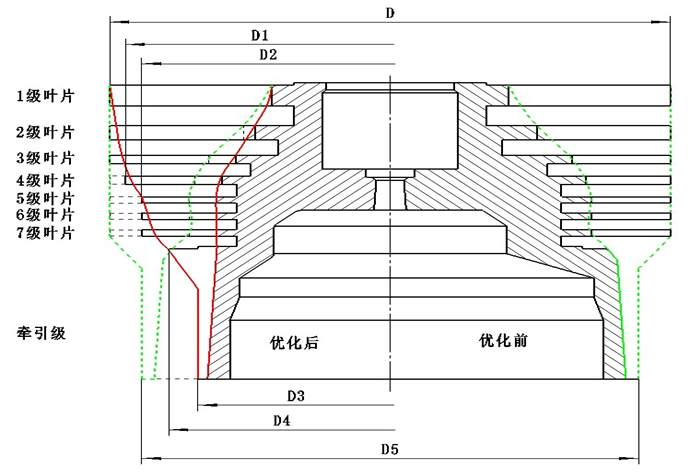

涡轮分子泵转子流道结构优化前后对比示意图。图中对比了多级叶片与牵引级的流道轮廓，优化后通过调整叶片级间尺寸与流道型线，改善气体流动效率，降低流动损失，提升抽气性能与极限真空度，为分子泵性能优化提供了直观的结构参考。

涡轮转子

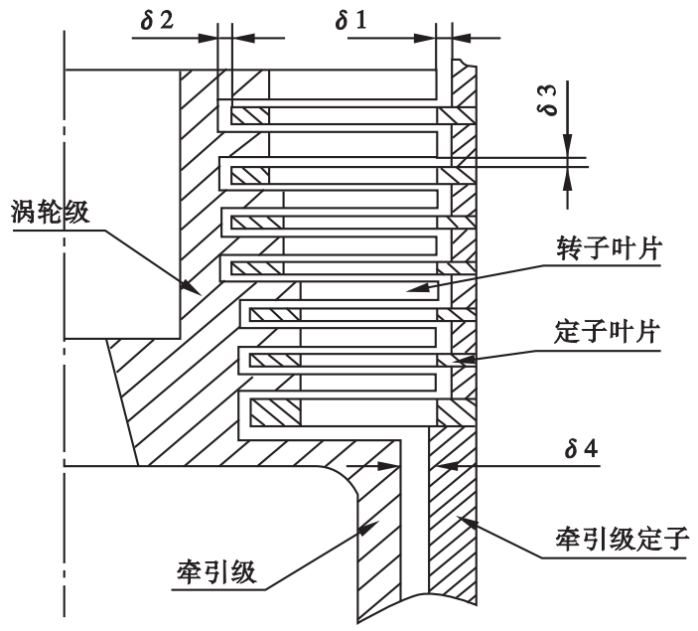

复合涡轮分子泵（涡轮级 + 牵引级）的内部间隙结构示意图，标注了转子叶片、定子叶片与牵引级定子间的关键间隙（δ1~δ4）。合理的间隙设计，是平衡抽气效率、降低摩擦损耗、避免高速碰撞的核心，直接影响分子泵的真空性能与运行稳定性。

涡轮转子

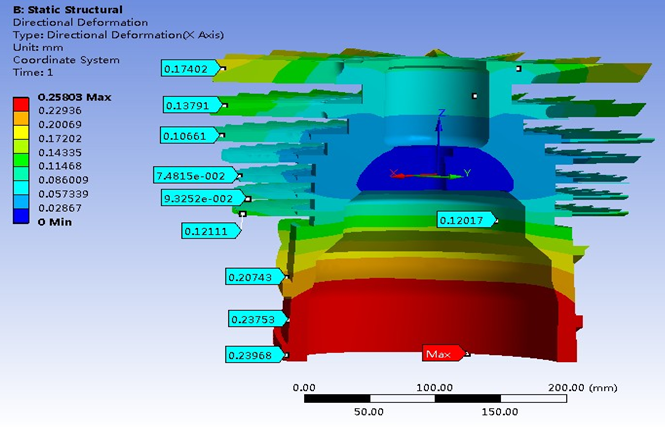

涡轮分子泵转子的X 向变形有限元仿真结果图。它通过 ANSYS 类软件分析转子在高速工况下的径向位移分布，用颜色与数值直观展示不同部位的变形量，为优化叶片间隙、避免碰摩、提升转子稳定性与可靠性提供关键数据支撑。

涡轮转子

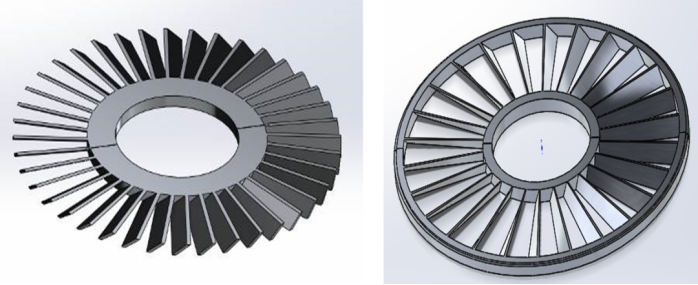

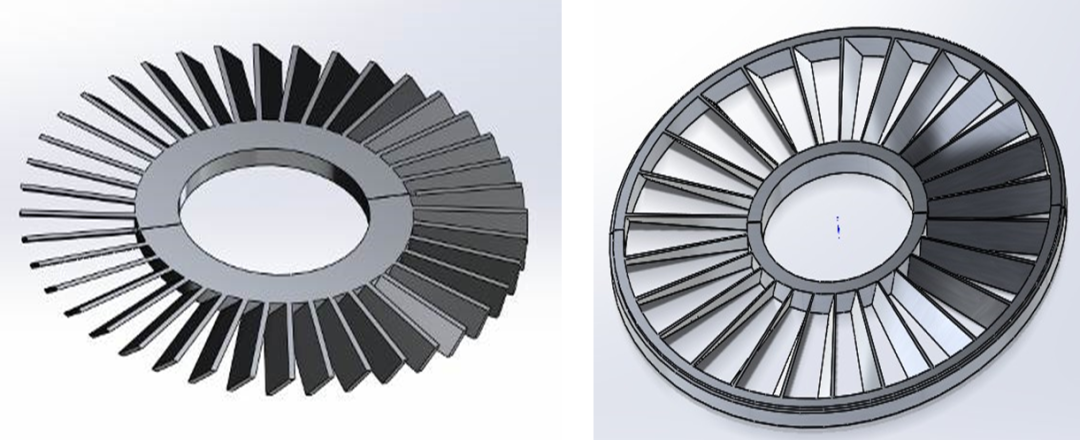

涡轮分子泵的动、静叶片（转子 / 定子叶片）三维模型图。左侧为转子叶片，右侧为定子叶片，二者交错排列形成多级流道，通过高速旋转传递气体分子动量，实现抽气。精密的叶片型线设计是决定分子泵抽气效率与极限真空度的核心。

涡轮转子

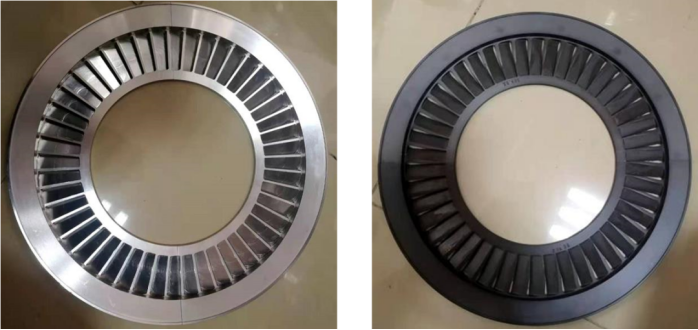

涡轮分子泵的定子叶片（静叶轮）实物图，左右为不同材质 / 涂层的定子叶轮。定子叶片与转子叶片交错安装，形成多级气体流道，通过反向结构配合转子高速旋转，实现气体分子的定向传递，是决定分子泵抽气效率与极限真空度的关键部件。

涡轮转子
