汉钟PS902干泵大修案例 60小时紧急复机全过程
2026-08-03 来自: 厦门太星机电有限公司 浏览次数:6
一、客户背景与故障概述
客户背景
某国内12寸晶圆制造企业，蚀刻工艺线关键设备，配置汉钟PS902干式螺杆真空泵。该泵自投产以来已运行14,800小时，期间因产能压力未按建议周期进行大修。设备承担Si蚀刻工艺真空抽取，连续24小时运转。
故障现象
客户设备工程师在例行巡检中发现以下异常：
· 极限真空从铭牌值 7.5×10⁻⁴ Torr 下降至 5.2×10⁻³ Torr（真空度劣化近一个数量级）
· 齿轮箱油温较上月同期升高 8°C，达到 78°C（逼近警戒值）
· 振动传感器采集数据显示径向振动从 2.1 mm/s 上升至 4.6 mm/s（接近ISO 10816 III级限值）
· 工艺侧反馈：晶圆刻蚀均匀性异常，部分批次良率下降 3-5%
· 启动时可闻明显异响
紧急程度评估
客户初步判断为"小问题、继续观察"，但太星技术服务团队远程查看振动频谱数据后立即给出判断：
该泵立即停机大修。继续运行存在三重风险：
1. 轴承座损伤扩大化（振动频谱已显示外圈故障特征频率 BPFO 3倍幅值跃升）
2. 转子涂层可能大面积剥落（真空度下降速度过快）
3. 突然停机风险（齿轮箱温度逼近临界，可能触发连锁保护）
客户接受紧急停机建议，太星团队当夜赶赴现场。
二、现场诊断与故障定位
2.1 振动频谱深度分析
到场后，技术团队使用便携式振动分析仪（CSI 2130）采集多测点数据：
测点位置 | 工频幅值 | BPFO 幅值 | 齿轮啮合频率 | 诊断结论 |
驱动端水平 | 4.2 mm/s | 12.8 mm/s | 6.5 mm/s | 轴承外圈磨损 |
驱动端垂直 | 3.8 mm/s | 11.2 mm/s | 6.1 mm/s | 轴承外圈磨损 |
非驱动端水平 | 2.9 mm/s | 8.4 mm/s | 4.2 mm/s | 早期损伤 |
齿轮箱壳体 | 2.1 mm/s | 5.8 mm/s | 7.2 mm/s | 齿轮啮合异常 |
关键发现：
· 驱动端BPFO幅值在两周内从3.2 mm/s跃升至12.8 mm/s，4倍增长
· 齿轮啮合频率出现明显边带，提示齿轮磨损或间隙异常
· 振动趋势符合"轴承即将失效"的典型特征
2.2 拆解检查
为精确诊断，征得客户同意后进行抽芯检查。拆解后发现以下问题：
部件 | 检查结果 | 严重程度 |

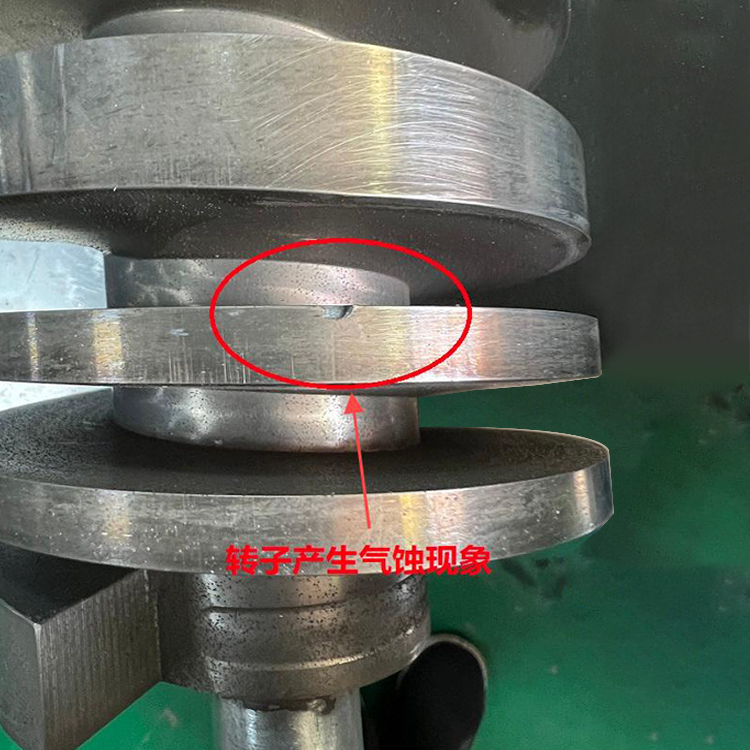

转子（PS定螺距） | 涂层剥落面积约15%，局部有腐蚀坑 | 严重 |

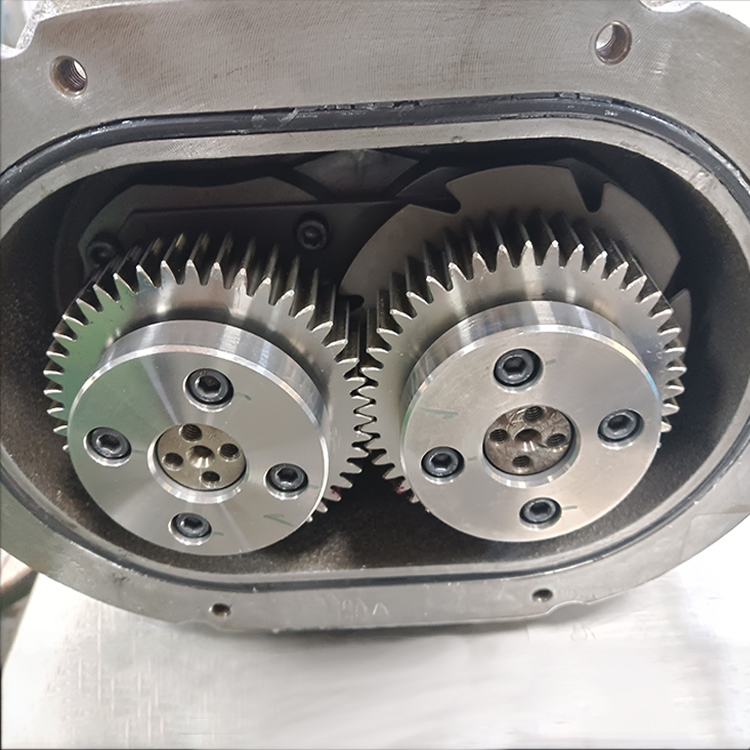

同步齿轮 | 齿面点蚀，间隙0.18mm（标准0.08-0.12mm） | 中等 |
唇形油封 | 老化龟裂，漏油痕迹明显 | 需更换 |
轴承（驱动端） | 外圈滚道有微点蚀，保持架轻微变形 | 需更换 |
O型圈 | 全部硬化，丧失弹性 | 需更换 |
泵腔内壁 | NF₃腐蚀痕迹，有少量聚合物沉积 | 需清洗+涂层检查 |
冷却水回路 | 水垢堵塞，流量低于额定值65% | 需化学清洗 |
2.3 故障根因分析
综合诊断结果，故障根因为：
1. 超期未大修：14,800小时运行远超标准工况下10,000小时大修周期
2. 转子涂层失效：长期暴露于NF₃、Cl₂等强腐蚀气体，Ni涂层剥落
3. 轴承渐进失效：超期运行+振动传导导致外圈磨损
4. 冷却水系统结垢：水质pH偏高，长期未清洗
5. 齿轮磨损：转子间隙变化导致啮合异常
---
三、大修方案与备件清单
3.1 维修方案确定
根据诊断结果，技术团队与客户协商确定大修方案：
维修项目 | 方案选择 | 理由 |
转子处理 | 返厂重涂 NMC纳米复合涂层 | 抗NF₃腐蚀性能优于Ni-Teflon |
同步齿轮 | 整组更换 | 间隙超差，点蚀不可逆 |
轴承 | 全套更换（汉钟BT501系列原厂） | 驱动端已损伤，非驱动端预防性更换 |
唇形油封 | 更换（PE1252通用件） | 老化漏油风险 |
O型圈 | 全套更换（Viton） | 全部硬化 |
冷却水回路 | 化学清洗+水过滤器更换 | 流量恢复至额定值 |
泵腔 | 清洗+涂层检查 | 局部补涂 |
3.2 备件清单与到位时间
备件名称 | 规格 | 库存来源 | 到位时间 |
NMC涂层服务 | PS902左右旋转子 | 合作涂层厂 | 36小时 |
同步齿轮组 | PS902原厂规格 | 工厂直发 | 24小时 |
轴承全套 | BT501系列径向+推力 | 太星常备库存 | 即时 |
唇形油封 | PE1252 | 太星常备库存 | 即时 |
O型圈全套 | Viton ∅4-∅160 | 太星常备库存 | 即时 |
冷却水化学清洗剂 | pH中性级 | 太星随车携带 | 即时 |
机械轴套 | PS902规格 | 工厂直发 | 24小时 |
PD专属件 | 不适用 | - | - |
关键决策：转子返厂重涂周期36小时，是整个维修的关键路径。
3.3 时间表制定
太星团队与客户共同制定60小时复机时间表：
```
T+0h 停机、抽芯、故障诊断完成
T+2h 备件清点、订单确认
T+8h 同步齿轮、轴套到货
T+12h 轴承、密封件更换完成
T+24h 冷却水清洗、泵腔处理完成
T+36h 转子NMC涂层返厂回货
T+48h 总装完成、整机调试
T+60h 试运行验收、交付客户
```
四、维修执行全过程
4.1 拆卸阶段（T+0h 至 T+8h）
T+0h：客户工艺线切换至备用泵，停机泄压，安全交接。
T+2h：现场工程师完成工具准备，使用专用锁紧螺母套筒（BT342系列）按规范顺序拆解。
T+4h：完成齿轮箱、轴承座、转子组件分离。
T+6h：转子组件妥善包装，专车送合作涂层厂（36小时NMC工艺）。
T+8h：备件到货验收，进入装配阶段。
4.2 装配阶段（T+8h 至 T+48h）
关键工艺控制点：
1. 轴承安装（T+12h）
- 使用液压工装，禁止直接敲击
- 游隙测量：径向0.025mm、推力0.040mm
- 润滑脂加注量严格按汉钟规范
2. 同步齿轮间隙调整（T+18h）
- 使用专用塞尺，间隙控制在 0.10mm（标准0.08-0.12mm）
- 锁紧螺母按标准扭矩紧固（120N·m）
3. 密封件安装（T+24h）
- 唇形油封安装方向100%正确
- O型圈涂抹硅脂，禁止拉伸
- 全程无尘操作
4. 转子回装（T+36h）
- NMC涂层转子到货，外观检查合格
- 涂层厚度测量：左旋35μm、右旋38μm（标准30-40μm）
- 左右旋配对标记核对
- 转子顶圆间隙测量：0.08mm（设计值）
5. 总装与调试（T+48h）
- 整机复位
- 齿轮箱加油VG100 PFPE 4.2L
- 电气连接、VFD参数重置
- 冷却水回路接通
4.3 验收阶段（T+48h 至 T+60h）
试运行4个阶段验证：
阶段 | 时长 | 测试项目 | 验收标准 |
空载运行 | 2h | 振动、温度、噪音 | 振动<2.8mm/s，油温<60°C |
低负载试车 | 4h | 抽气时间、极限真空 | 极限真空<5×10⁻⁴ Torr |
中负载运行 | 4h | 抽速曲线、密封性 | 抽速恢复至95%以上 |
满载验收 | 2h | 工艺匹配性测试 | 客户工艺工程师确认 |
最终验收数据：
· 极限真空：6.8×10⁻⁴ Torr（优于铭牌值）
· 抽速恢复至：97%
· 振动值：1.8 mm/s（远低于ISO 10816 II级限值）
· 齿轮箱油温：62°C（正常范围）
· 噪音：与出厂指标一致
· 氦检：所有密封面零泄漏
---
五、客户价值与经验总结
5.1 客户获得的收益
指标 | 维修前 | 维修后 | 改善幅度 |
极限真空 | 5.2×10⁻³ Torr | 6.8×10⁻⁴ Torr | 提升87% |
振动值 | 4.6 mm/s | 1.8 mm/s | 降低61% |
齿轮箱油温 | 78°C | 62°C | 降低16°C |
抽速 | ~75% | 97% | 恢复22个百分点 |
良率预期 | 下降3-5% | 恢复至工艺要求 | 挽回良率损失 |
MTBF预期 | - | 8,000-10,000小时 | 重置寿命周期 |
5.2 经济损失对比
项目 | 不维修继续运行 | 紧急停机大修 |
工艺良率损失 | 持续3-5%下降 | 60小时停机损失 |
突然停机风险 | 极高（任何时刻可能） | 完全规避 |
二次损坏风险 | 轴承座、转子可能报废 | 一次修复完整 |
综合损失 | 可能损失整机价值50%以上 | 60小时产能+维修成本 |
客户评价：
"60小时紧急复机完全超出我们预期。比我们担心的'停机一周'好太多。下次大修周期我们一定严格遵守10,000小时原则。"
5.3 经验教训
本次案例给所有PS/PD用户的核心启示：
1. 大修周期不可妥协：14,800小时超期50%是本次故障的根因
2. 振动监测常态化：本次依靠振动频谱提前预警，避免了突然停机
3. 备件库存要分级：关键件（轴承、密封、转子）有安全库存
4. 维修服务是关键：NMC涂层工艺、专用工具是普通维修团队无法替代的
5. 运行台账要完整：本次诊断快速准确，很大程度上依靠客户的运行台账数据
5.4 后续改善建议
太星团队为客户提供三项后续改善建议：
1. 建立振动监测日历：每月采集一次振动数据，建立趋势图
2. 大修周期严格化：标准工况10,000小时、严苛工况8,000小时硬性执行
3. 备件安全库存建立：根据本次大修清单建立"1次大修用量"的安全库存
---
六、服务方核心能力展示
本案例体现了太星真空技术服务团队的以下核心能力：
能力维度 | 本次案例体现 |
响应速度 | 故障当天到场，60小时复机 |
诊断精度 | 振动频谱+拆解验证双重确认 |
工艺度 | NMC涂层选择、超严苛工况适配 |
备件保障 | 关键件常备库存、通用件即时供应 |
项目管理 | 60小时时间表执行 |
检测设备 | CSI振动分析仪、氦检漏仪等工具 |
沟通能力 | 客户工艺团队无缝对接、决策 |
文档交付 | 完整维修报告+后续改善建议 |
---
七、FAQ 常见问题
Q: 大修周期到了但设备运行正常，可以延期吗？
A: 强烈不建议。PS/PD干式螺杆真空泵的"正常"是建立在所有部件完好的基础上的，超期运行意味着转子涂层、轴承、密封等关键件逐步进入失效区间。本次案例就是14,800小时超期50%运行导致的紧急大修。
Q: 转子涂层剥落要返厂吗？
A: 是的。NMC、Ni-Teflon等高性能涂层需要在涂层线和洁净环境下施工，工艺温度、厚度、均匀性都有严格要求。现场无法达到工艺标准。
Q: 60小时复机是否会影响后续使用寿命？
A: 不会。本次维修使用原厂备件+原厂工艺+工具，相当于"恢复出厂性能"，后续按建议周期维护，可稳定运行8,000-10,000小时。
Q: 如何判断我的PS/PD泵是否需要大修？
A: 三个信号：(1) 运行时长接近大修周期；(2) 振动值连续两周上升超过30%；(3) 极限真空下降超过50%。出现任一信号，建议联系团队诊断。
Q: 维修后保修期多久？
A: 太星技术服务标准保修：大修后6个月或3,000小时（以先到为准）。关键维修件（轴承、转子涂层）享受原厂质保政策。
---
八、联系我们
如您的PS/PD系列干式螺杆真空泵需要维修保养服务，或希望建立预测性维护体系，请联系：
· 服务热线：太星真空设备技术服务团队
· 服务范围：现场维修、返厂大修、备件供应、运行台账建设、振动监测
· 覆盖型号：PS80-PS1802、PD120-PD3052全型号，以及PMF/iPM/iPH系列
· 服务承诺：紧急故障24小时响应、大修周期透明、备件价格清晰
---
总结
本案例完整呈现了汉钟PS902干式螺杆真空泵在超期运行导致故障后，太星技术服务团队如何通过诊断、方案、执行、严格验收的标准化流程，在60小时内完成紧急大修，实现性能恢复至铭牌值甚至更优水平。案例强调了大修周期不可妥协、振动监测常态化、备件库存要分级、维修服务是关键四大核心理念，为所有PS/PD用户的设备管理实践提供了可复制的参考模板。
