摘要

 真空插板阀（真空闸阀）

真空插板阀又称真空闸阀，是真空管路关键隔断部件，具备优异密封性能，可快速实现腔体通断隔离。支持手动、气动、电动多种驱动方式，适配 KF、ISO‑F 主流真空法兰，高低真空工况均可稳定运行。阀体结构坚固，流导大、流阻小，开关响应迅速，耐反复启闭，维护简单。广泛用于镀膜、科研、半导体真空系统。厦门太星有限公司供应各类规格真空插板阀，可提供选型匹配、供货及配套技术支持，保障真空系统可靠工作。

产品介绍

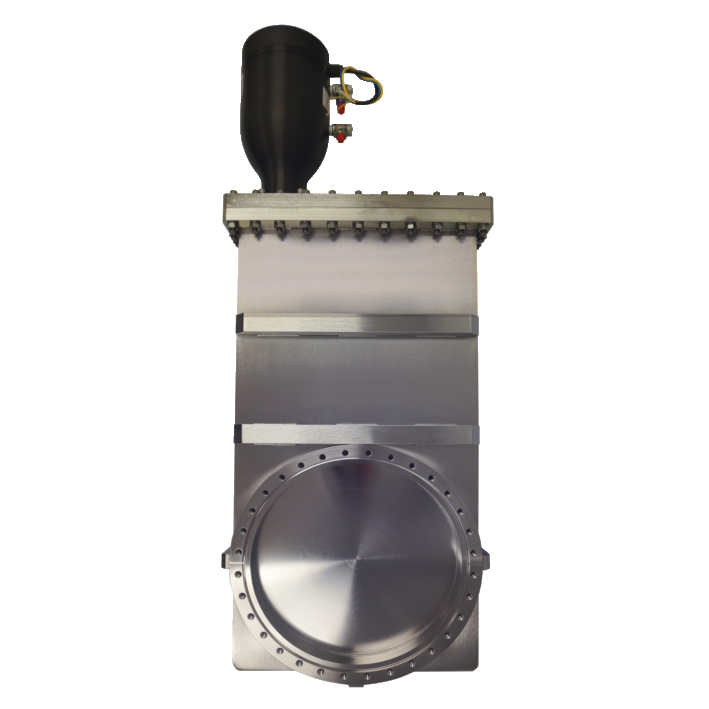

真空插板阀（也称为真空闸阀），属于真空系统中的控制阀门。

它采用气动或电动驱动的插板结构，用于高真空环境下的气体通路通断控制，常见于半导体、真空镀膜、大型真空腔体等需要大口径真空隔离的应用场景，具备高真空密封性、大流通口径等特点，是真空系统中实现真空区域隔离的关键部件之一。

真空插板阀

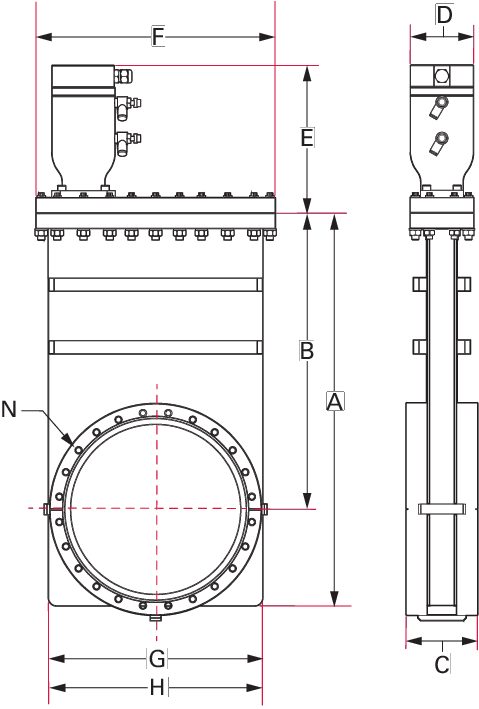

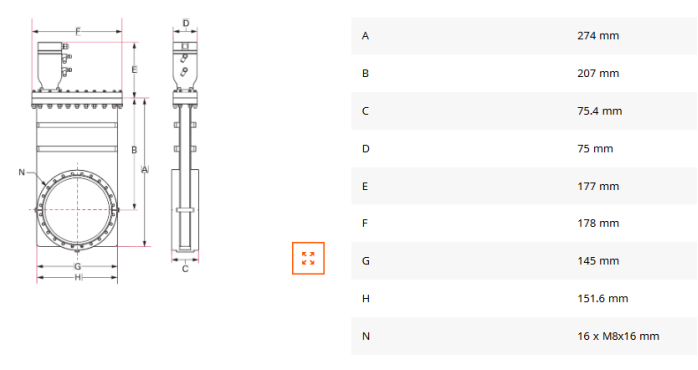

真空插板阀（真空闸阀）的尺寸图纸，属于真空系统控制阀门的机械设计图纸。

图纸从正视图、侧视图标注了阀门的关键尺寸参数（如 A、B、C、D、E、F、G、H 等）及结构细节，用于明确该真空插板阀的外形轮廓、接口规格、安装尺寸等，是真空插板阀工程应用中安装适配、空间布局规划及技术参数确认的重要技术文档。

真空插板阀

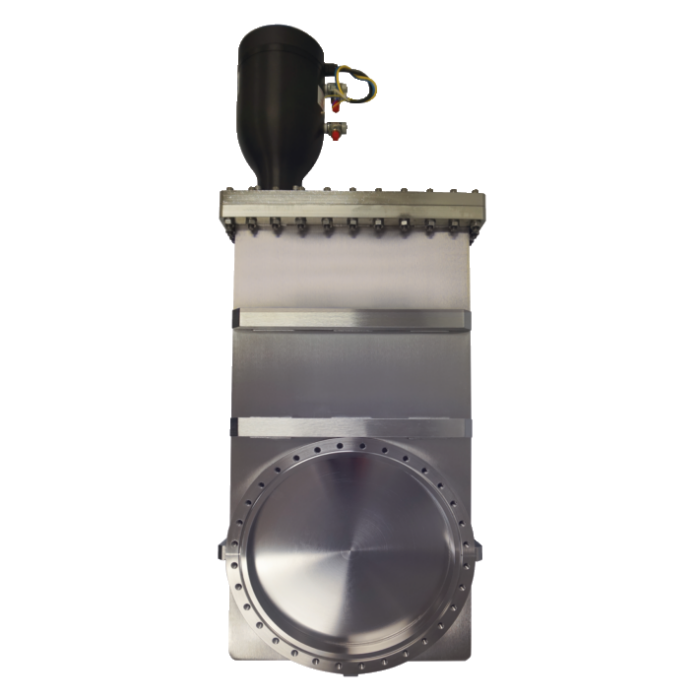

真空插板阀采用带金属体密封的不锈钢阀体，超薄结构，支持任意方位安装运行。配置焊接波纹管密封，外漏，阀机构免润滑，减少污染。配备多种 O 形圈材质可选，搭载 PI 开关，可反馈阀门开闭状态。密封可靠、动作平稳，适配镀膜、半导体、科研等高真空工况。厦门太星有限公司供应该款真空插板阀，提供选型匹配、整机及配件供货与技术支持，保障真空管路稳定隔断。
