爱德华 IXH3030 IXH3050 干式真空泵维修配件
| 联系人： | 黄先生 |
|---|---|
| 手机： | 15880223078 |
| 邮箱： | mike@xiamenbest.com |
| 传真： | 0592-3778298 |
| 服务热线：： | 0592-6800154 |
| QQ:： | 416643690/2440274706 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
本文为爱德华 IXH3030 / IXH3050 系列干式罗茨真空泵维修配件的完整选型指南，覆盖 41+ 物料编码、9 大类配件（转子、定子、轴类、齿轮、腔体、密封、过滤、传动、精密五金），适用于 IXH3030 单一机型及 IXH3050 关联机型的常规保养与大修。文中系统梳理了 X2-X4、Y2-Y4、LV 标准转子，2ND-4TH 多级定子，HVHP/LVHP/LVHP-MB 专用定子，MB/DP 系列 X/Y 传动轴的型号适配关系，并提供按机型分类的快速选型表。
产品介绍
一、为什么需要按机型选型
爱德华 IXH3030 是紧凑型干式罗茨真空泵，与 IXH3050 同属 IXH30x0 系列但配置略有不同：
· IXH3030 标准版与 IXH3050 增强版在 X3/X4 转子、定子（HVHP/LVHP/LVHP-MB）上有差异
· IXH3030 下泵轴（无独立料号）与 IXH3050 的轴尺寸不同
· MB 腔体（TX110003024）为 IXH3030 专用
· IXH3050 密封圈（无料号）为 IXH3050 专用件
按机型选型可避免"看似能装、实则密封失效"的隐患。
二、核心转子选型（X / Y / LV 标准）
2.1 IXH3030 标准转子
物料编码
名称
适配机型
TX110040146
X2 转子
IXH3030
TX110040020
Y2 转子
IXH3030
TX110040255
X3 转子
IXH3030
TX110040256
Y3 转子
IXH3030
TX110040257
X4 转子
IXH3030
TX110040258
Y4 转子
IXH3030
TX110040259
LV 转子
IXH3030

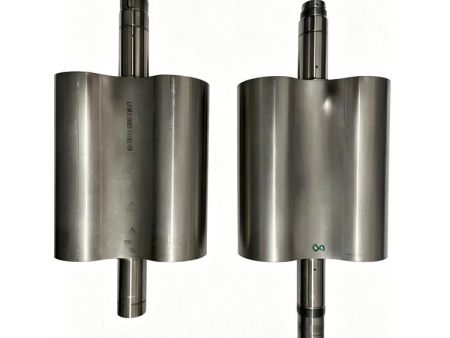

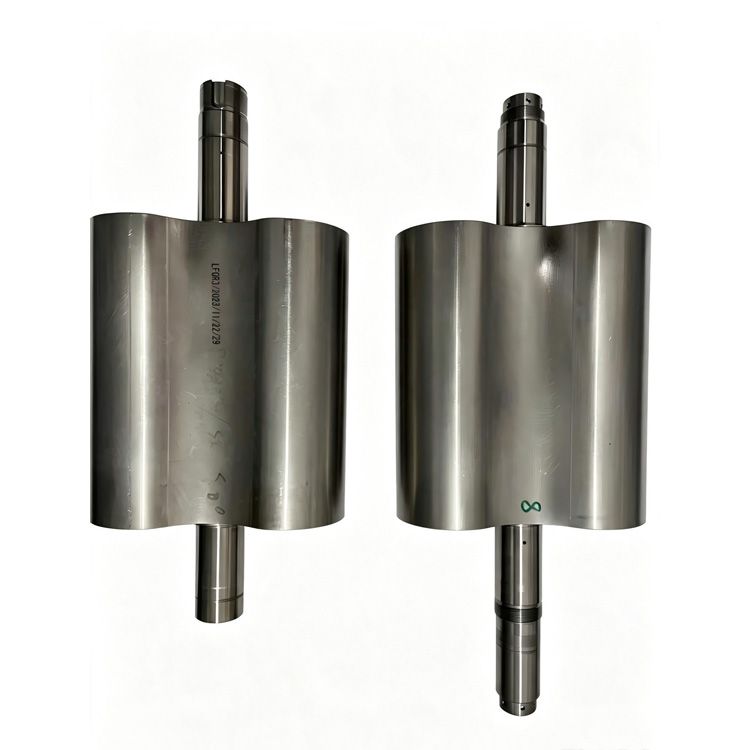

图：X3 转子（标准版）— IXH3030 基础款
图：X3 Rotor
图：LV 转子（标准版）— IXH3030 通用基础款
图：LV Rotor
三、多级定子选型（2ND-4TH + LV + 专用）
物料编码
名称
适配机型
TX110020014
2ND 定子
IXH3030
TX110020225
3RD 定子
IXH3030
TX110020226
4TH 定子
IXH3030
TX110020227
LV 定子
IXH3030
TX110020121
HVHP
IXH3030
TX110020129
LVHP
IXH3030
TX110020042
LVHP-MB
IXH3050

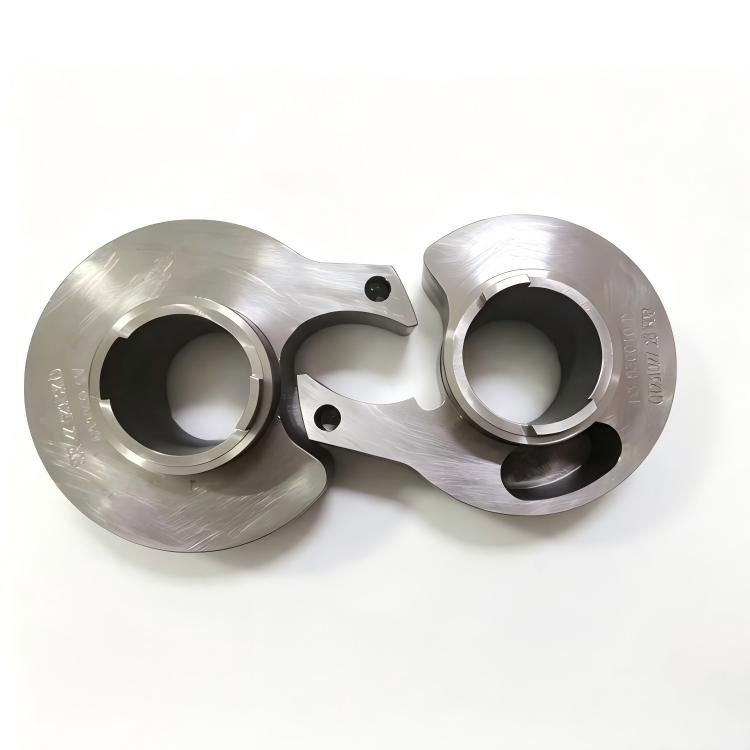

图：HVHP 定子 — IXH3030 高压比定子
图：HVHP Stator
四、轴类组件选型（MB / DP / 下泵轴）
物料编码
名称
适配机型
TX110013001
MB 轴-X
IXH3030
TX110013003
MB 轴-Y
IXH3030
TX110030021
DP 轴-X
IXH3030
TX110030022
DP 轴-Y
IXH3030
—
下泵轴 X 轴 Y 轴
3030

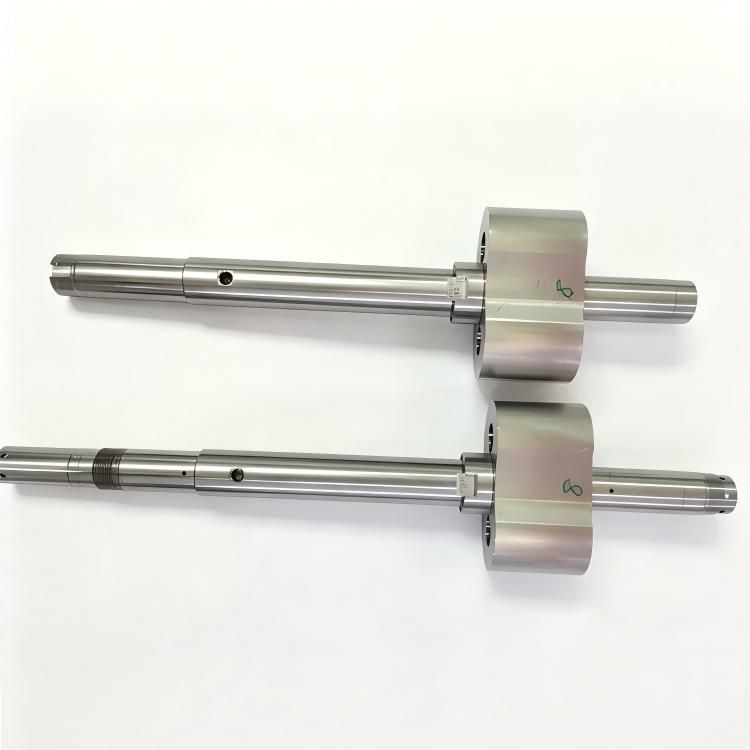

图：MB 轴-X — 关键传动组件
图：MB Shaft-X
图：DP 轴-X — 关键传动组件
图：DP Shaft-X
五、腔体与齿轮选型
物料编码
名称
适配机型

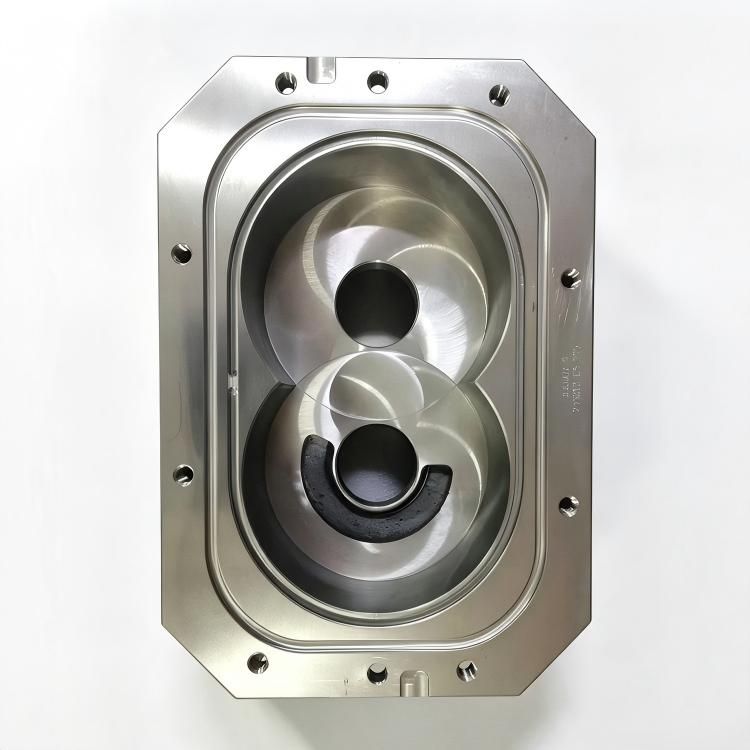

TX110003024
MB 腔体
IXH3030
TX120080002
MB 齿轮
IXH3030
TX120080001
DP 齿轮
IXH3030

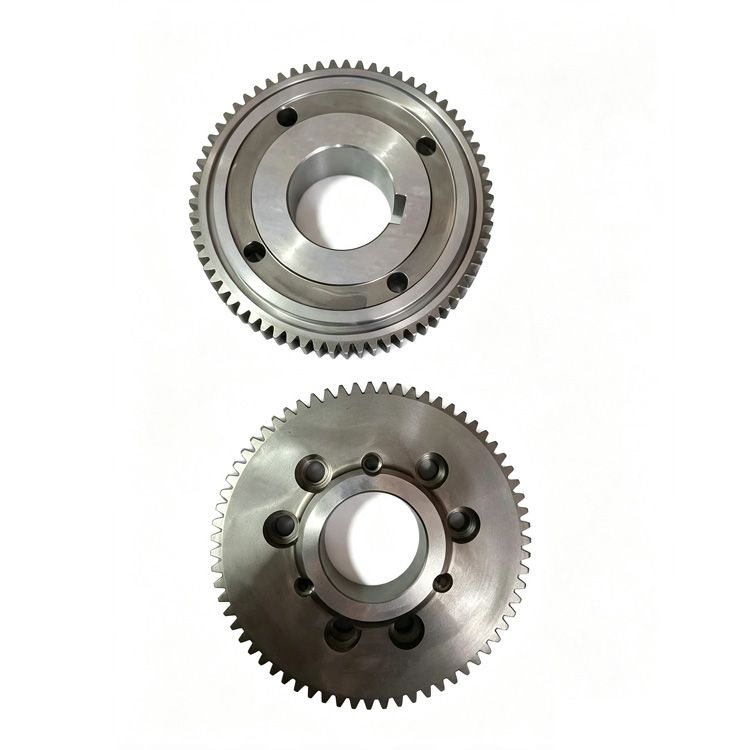

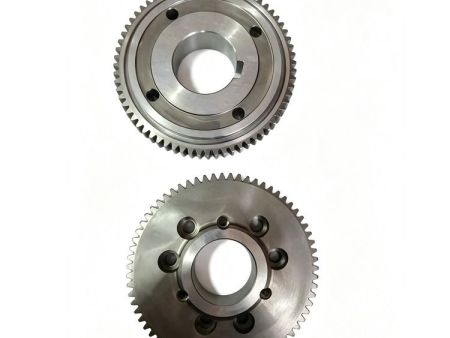

图：MB 齿轮 — 关键传动齿轮
图：MB Gear
六、密封与传动选型
物料编码
名称
适配机型
TX120010010
轴封
IXH3030
TX120020078
轴套
IXH3030
TX120040029
波形弹片
IXH3030
TX120040007
波形弹片（马达）
IXH3030
TX130030005
马达精密间隙片
IXH3030
TX150050005
Y 型油雾过滤器
IXH3030
TX150050007
T 型过滤器
IXH3030
TX120060001
胀紧套
IXH3030
TX120070006
齿轮侧四齿花型联轴器
IXH3030
TX120070005
四齿花型联轴器 OD65-ID28-H57.5
IXH3030
TX120070002
星型联轴器弹性体
IXH3030
—
密封圈
IXH3050
图：轴封 — 关键动密封件
图：Shaft Seal

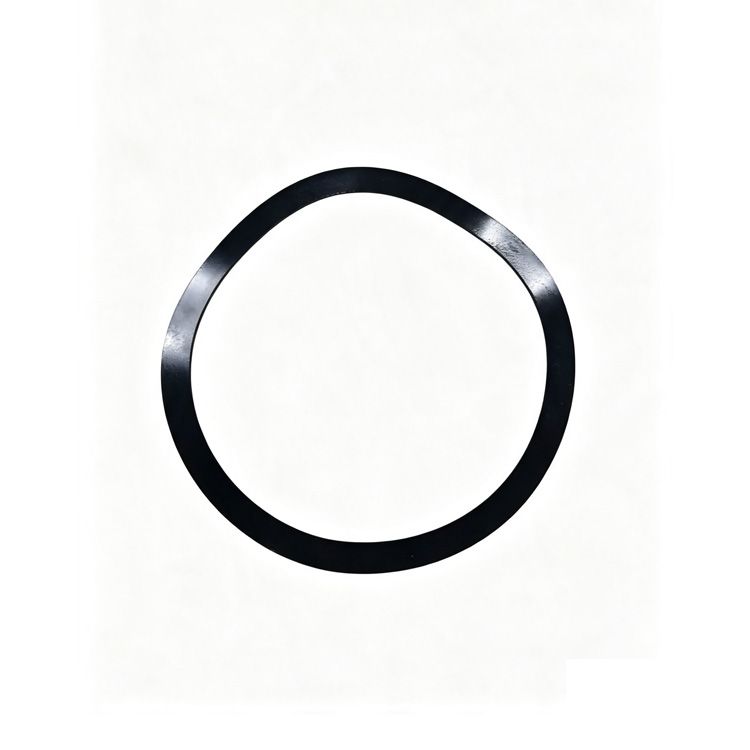

图：波形弹片 — 关键弹性件
图：Wave Spring
七、精密五金配件
物料编码
名称
适配机型
TX110600006
导向圈-DP
IXH3030
TX110600011
导向圈 MB
IXH3030
TX120020001
培林挡圈
IXH3030
TX120020024
培林套
IXH3030
TX130050007
定位销
IXH3030
TX130050011
轴销（定制）
IXH3030
八、IXH3030 与 IXH3050 配件关系
配件
IXH3030
IXH3050
通用
X3/X4 转子
✓
✓
✅（料号同）
HVHP 定子
✓
—
❌
LVHP-MB 定子
—
✓
❌
MB 腔体
TX110003024
—
❌
密封圈
—
专用
❌
九、IXH3030 选型决策树
您的机型是？
├─ IXH3030 → 标准转子（X2-Y4/LV）+ 2ND-4TH 多级定子
├─ IXH3050 → 标准转子 + LVHP-MB 定子（TX110020042）
└─ 含 Cl₂/HCl 腐蚀工况 → 需升级到高镍转子（见 P2 材质工艺）
十、FAQ
Q1：IXH3030 与 IXH3050 转子通用吗？
A：X2-X4、Y2-Y4、LV 标准转子料号相同（TX110040146-259），可互换。
Q2：HVHP 与 LVHP 定子区别？
A：HVHP 用于高压比工况（如工艺压力 1-100 Pa 起始），LVHP 用于低压比工况（如 0.1-1 Pa）。
Q3：LVHP-MB 是哪个机型专用？
A：仅 IXH3050（料号 TX110020042）。
Q4：MB 腔体（TX110003024）能用在 IXH3050 吗？
A：不能。IXH3030 专用，与 IXH3050 尺寸不同。
Q5：IXH3030 上下泵连接法兰在哪？
A：IXH3030/IXH3050 不分上下泵连接法兰，使用通用密封圈。
Q6：IXH3030 烧结过滤器能用吗？
A：可以，但 IXH3030 标配 Y 型油雾过滤器（TX150050005）+ T 型过滤器（TX150050007），烧结过滤器为选配。
