摘要
本文聚焦爱德华 IXH1820 / IXH1820H / IXH1210 / IXH1220 / GS1800C 系列干式罗茨真空泵配件的材质工艺，涵盖球铁定子镀镍处理、IXH1820H 高镍转子的耐腐蚀机理（含镍 ≥16%）、波形弹片（碟形弹簧）的弹性特性、烧结金属粉末过滤器的过滤精度、轴封的摩擦副设计等关键技术细节。文中给出不同工况下材质选型建议（标准版 vs A200HP 耐腐蚀版），并对爱德华原厂规格的工艺参数进行解读。
产品介绍
一、为什么材质工艺决定 IXH1820 系列寿命
干式罗茨真空泵的所有易损件都暴露在被抽气体中：
· 腐蚀性气体（HCl、HF、Cl₂）：直接腐蚀铸铁件表面
· 颗粒物：进入腔体后磨损转子端面
· 冷凝蒸汽：在低温段形成液膜，破坏动密封
因此爱德华在 IXH1820 / 1820H 系列配件上采用了逐级防护的材质工艺体系。
二、IXH1820 标准转子：球铁精加工工艺
2.1 X2-X4 / Y2-Y4 / LV 标准转子
物料编码
名称
工艺
TX110040251
X2 转子
球墨铸铁 + 精车 + 动平衡
TX110040252
Y2 转子
球墨铸铁 + 精车 + 动平衡
TX110040162
X3 转子
球墨铸铁 + 精车 + 动平衡
TX110040163
Y3 转子
球墨铸铁 + 精车 + 动平衡
TX110040164
X4 转子
球墨铸铁 + 精车 + 动平衡
TX110040165
Y4 转子
球墨铸铁 + 精车 + 动平衡
TX110040166
LV 转子
球墨铸铁 + 精车 + 动平衡

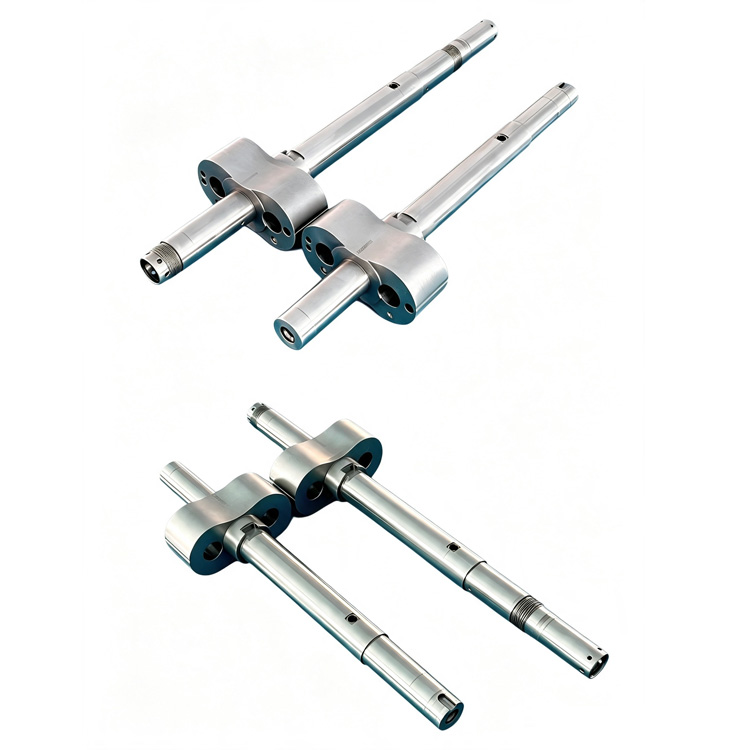

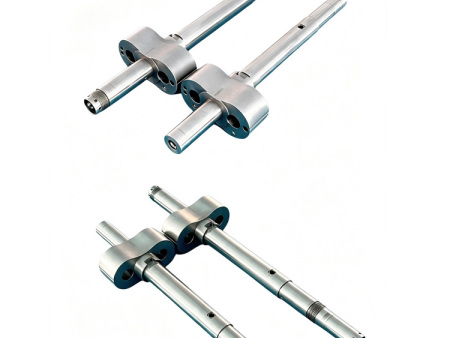

图：X2 转子（标准版）— IXH1820 基础款
图：X2 转子
标准工艺三步曲：
· 基体：球墨铸铁 QT600-3（抗拉强度 ≥600 MPa）
· 精加工：CNC 车削，端面跳动 ≤0.01mm
· 动平衡：G2.5 级 @ 12000 RPM
三、IXH1820H 高镍转子：耐腐蚀的旗舰工艺
针对腐蚀性工况，IXH1820H 配套高镍版转子（料号 TX110044569-573）：
物料编码
名称
含镍量
适用工况
TX110044569
X3 高镍转子
≥16%
含 Cl₂ / HCl 的半导体刻蚀
TX110044570
Y3 高镍转子
≥16%
同上
TX110044571
X4 高镍转子
≥16%
同上
TX110044572
Y4 高镍转子
≥16%
同上
TX110044573
LV 高镍转子
≥16%
同上

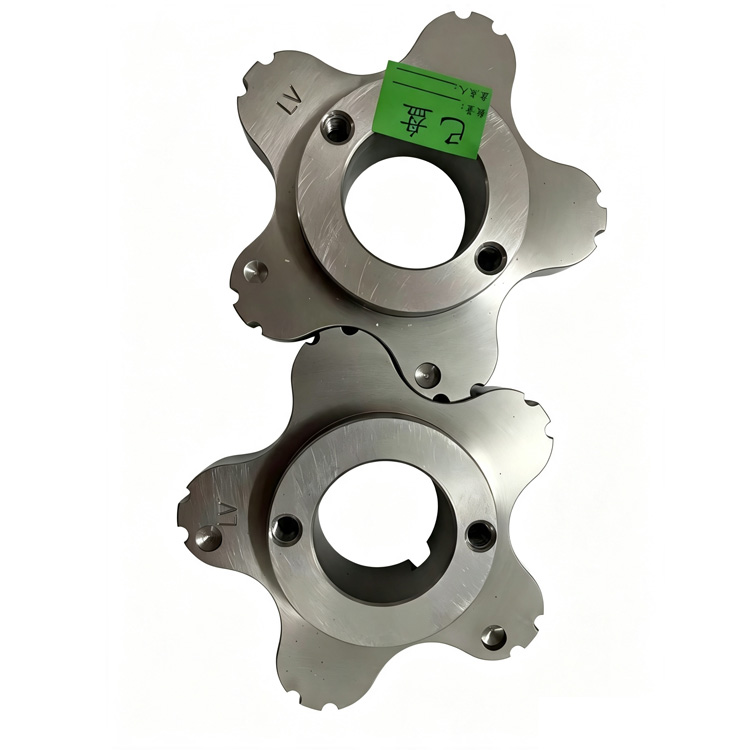

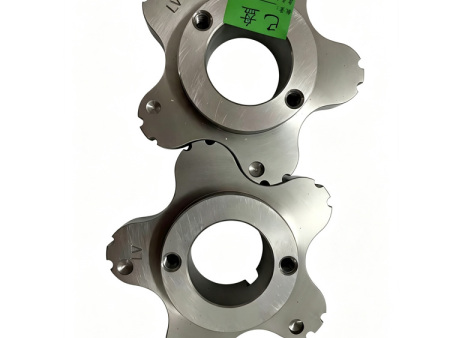

图：LV 转子（标准版） — IXH1820 通用基础款
图：LV 转子
高镍转子的核心优势：
· 在氧化性介质中形成稳定的钝化膜
· 对应力腐蚀开裂（SCC）免疫
· 动平衡精度 G2.5 级（12000 RPM）
四、A200HP 高镍转子（IXH1220 专用）
A200HP 是爱德华特殊版本的高镍转子，料号与 IXH1820H 相同但标注在 IXH1220 上：
物料编码
名称
适用机型
TX110044569
A200HP X3 高镍转子
IXH1220
TX110044570
A200HP Y3 高镍转子
IXH1220
TX110044571
A200HP X4 高镍转子
IXH1220
TX110044572
A200HP Y4 高镍转子
IXH1220
TX110044572
A200HP LV 高镍转子
IXH1220
与 IXH1820H 高镍转子的区别：
· A200HP 在 IXH1220 的腔体配合面上做了微调
· 含镍量相同（≥16%）
· 动平衡等级相同（G2.5）
五、多级定子：2ND-4TH + LV + 专用定子
物料编码
名称
适配机型
工艺
TX110020029
2ND 定子
IXH1820
球墨铸铁 + 精车
TX110020123
3RD 定子
IXH1820
球墨铸铁 + 精车
TX110020124
4TH 定子
IXH1820
球墨铸铁 + 精车
TX110020130
LV 定子
IXH1820
球墨铸铁 + 精车
TX110020121
DP-HVHP
IXH1820
球墨铸铁 + 高压比设计
TX110020129
DP-LVHP
IXH1820
球墨铸铁 + 低压比设计
TX110020039
MB-LVHP
IXH1820
球墨铸铁 + MB 系列

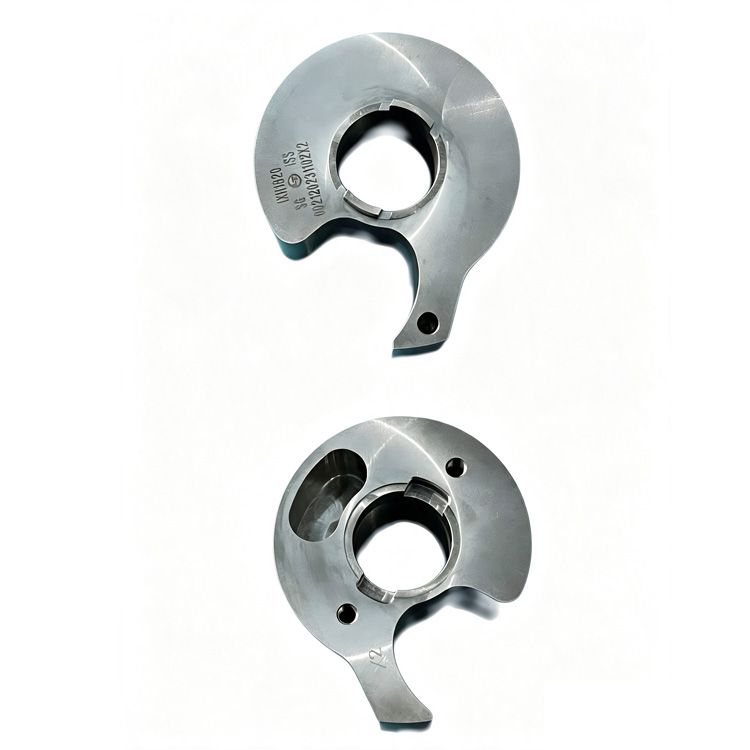

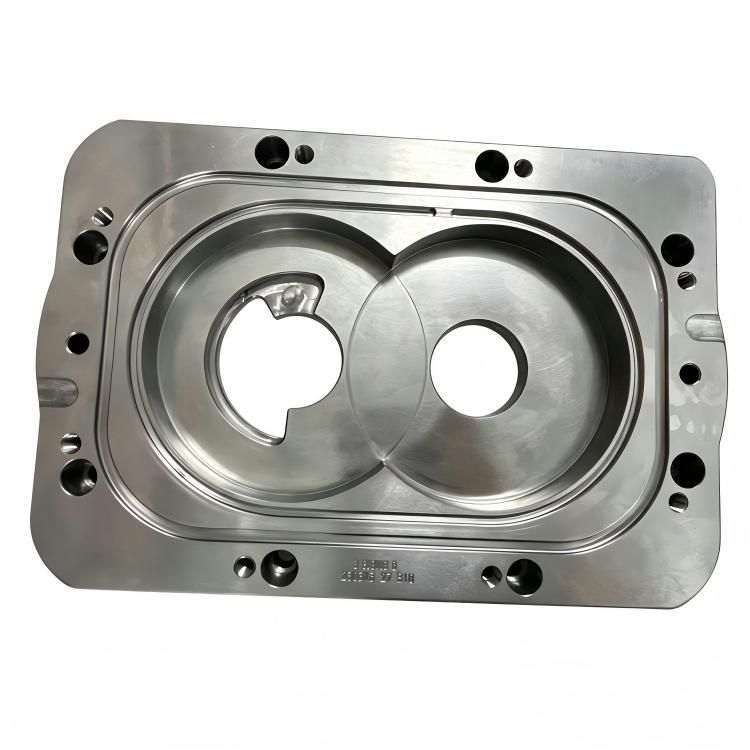

图：3RD 定子 — IXH1820 第 3 级定子
图：3RD Stator
定子设计要点：
· 球墨铸铁基体（QT600-3）
· 内孔精磨（Ra ≤0.4μm）
· 端面跳动 ≤0.02mm
· 与转子的配合间隙 0.10-0.15mm
六、波形弹片与碟形弹簧
物料编码
名称
类型
应用位置
TX120040029
波形弹片
波形弹簧
转子端面
TX120040007
波形弹片（马达端）
波形弹簧
马达端轴承预紧
波形弹片的核心功能：
· 提供轴向预紧力，补偿转子热膨胀
· 吸收轴向冲击振动，延长轴承寿命
· 在轴封磨损后保持密封贴合
七、轴封：摩擦副的精密配合
物料编码
名称
摩擦副
TX120010010
轴封
碳化硅 vs 碳石墨
TX120020078
轴套
不锈钢 316L
TX110600006
导向圈 DP&MB
PTFE + 青铜
轴封的关键工艺：
· 动环：碳化硅（HV2600），镜面抛光 Ra ≤0.02μm
· 静环：浸渍碳石墨
· 弹簧：波形弹片提供恒定比压
· 辅助密封：氟橡胶 O 形圈
八、烧结金属粉末过滤器（IXH1220 专用）
爱德华 IXH1220 机型使用烧结金属粉末过滤器（TX150050009）：
烧结工艺特点：
· 粉末粒度 50-100μm
· 烧结温度 1100-1250℃
· 孔隙率 30-40%
· 过滤精度 5-10μm
对比 Y 型油雾过滤器（TX150050005）：
· 精度更高（0.5-1μm 拦截油雾）
· 适用于半导体高洁净腔体
· 压降更低
九、冷却系统配件：DP200H / GS1800C 系列
9.1 IXH1820H DP200H 水冷排（1-8 号）
物料编码
名称
TX110600279
DP200H 水冷排 1
TX110600280
DP200H 水冷排 2
TX110600281
DP200H 水冷排 3
TX110600282
DP200H 水冷排 4
TX RD110510076
DP200H 水冷排 8
TX RD110510077
DP200H 水冷排 7
9.2 IXH1820 标准冷却排
物料编码
名称
TX110600184
组件，下泵上冷却排 D18
TX110600185
组件，下泵下冷却排 D18
TX110200216
管，下泵上下连接管 D18
TX110200169
组件，上泵冷却排，金属管 A1800
TX110510012
C200H 水冷排 1
TX110510041
M200 冷却排总成 3
9.3 GS1800C 工业级冷却排
物料编码
名称
TX110510026
C200 下泵上冷却排
TX110510027
下泵下冷却排
TX110510030
GS1800 下泵上冷却排

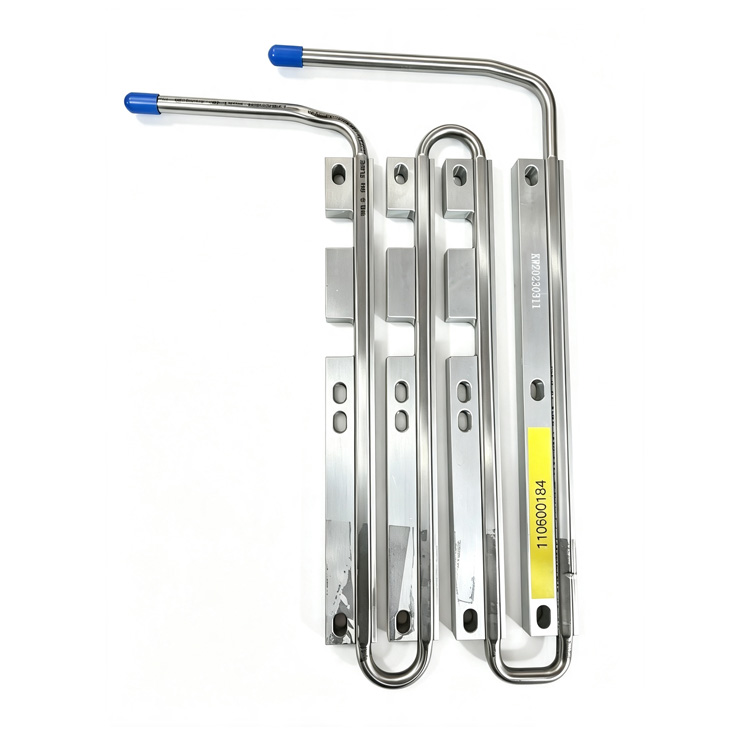

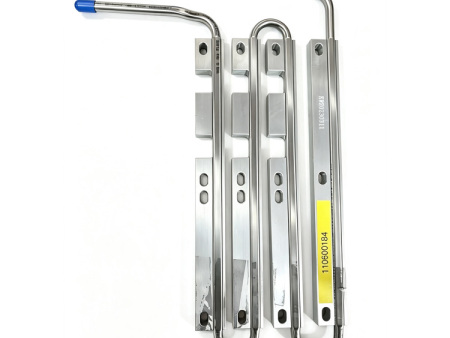

图：下泵上冷却排组件 D18 — IXH1820 冷却核心
图：下泵上冷却排 D18
十、传动组件：齿轮 / 联轴器 / 胀紧套
物料编码
名称
材质
TX120080002
MB 齿轮
20CrMnTi 渗碳淬火
TX120080001
DP 齿轮
20CrMnTi 渗碳淬火
TX120070006
齿轮侧四齿花型联轴器
40Cr 调质
TX120070005
四齿花型联轴器 OD65-ID28-H57.5
40Cr 调质
TX120070002
星型联轴器弹性体
聚氨酯弹性体
TX120060001
胀紧套
45 钢 + 表面氧化

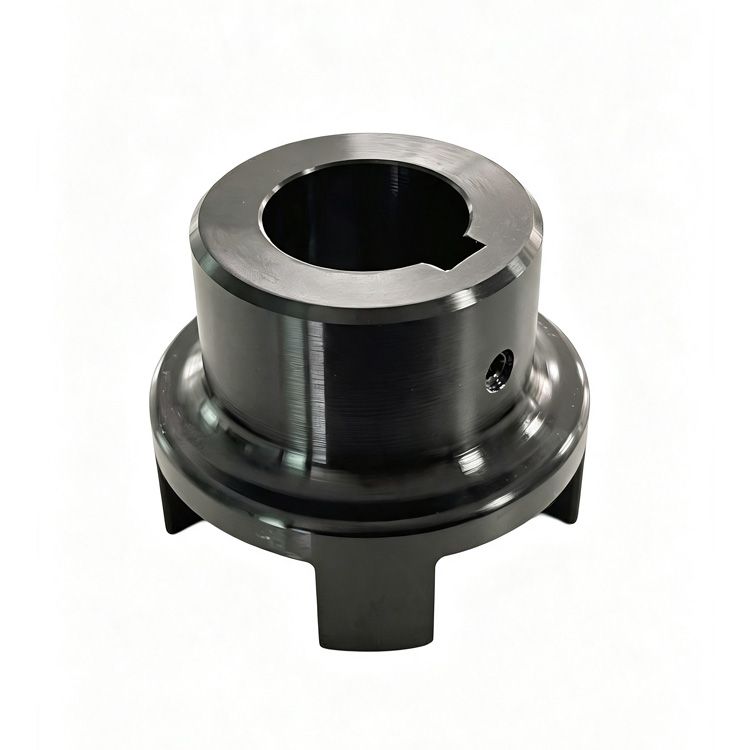

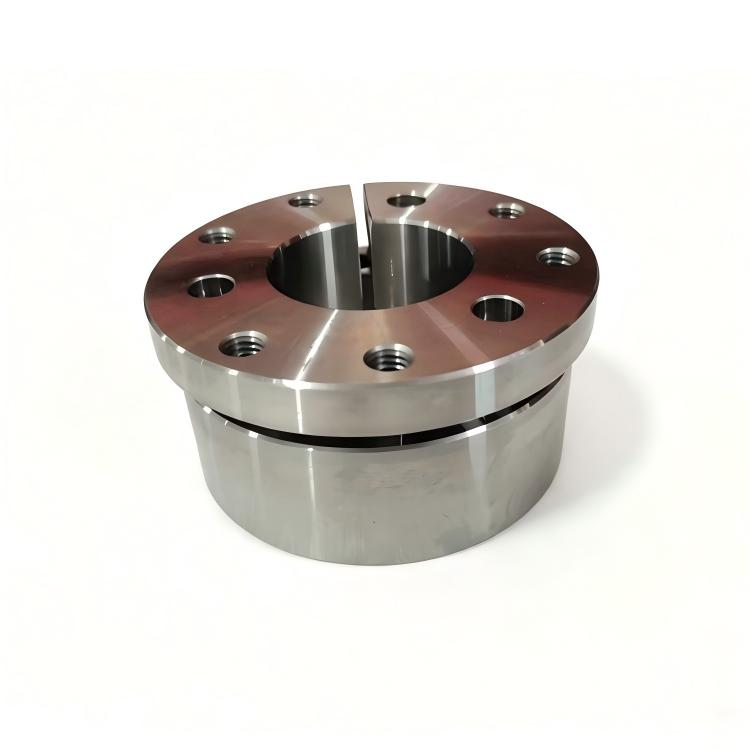

图：电机联轴器 + 胀紧套 — 关键传动组件
图：电机联轴器
图：胀紧套
十一、材质选型决策建议
工况判断
├─ 干燥清洁空气/氮气 → 标准版（球铁 + 普通转子）
├─ 含 Cl₂/HCl/腐蚀气体 → IXH1820H 高镍转子（≥16% Ni）
├─ IXH1220 腐蚀工况 → A200HP 高镍转子（共用料号）
├─ 高洁净半导体 → 烧结过滤器 + Y 型油雾过滤器
└─ 长期高温 → 不锈钢水管 + DP200H 水冷排
十二、FAQ
Q1：IXH1820H 高镍转子能完全替代 IXH1820 标准转子吗？
A：可以反向替代（高镍→标准），但成本增加 30-40%。建议按工况选型，避免浪费。
Q2：A200HP 与 IXH1820H 高镍转子是否同款？
A：含镍量、动平衡等级相同，但 A200HP 在 IXH1220 配合面上做了微调，不能 100% 互换。
Q3：IXH1820H 冷却排（DP200H 系列）如何选？
A：1-8 号共 8 种，按位置一一对应。建议提供泵体编号让供应商查表匹配。
Q4：波形弹片寿命多长？
A：交变载荷 10⁷ 次不破坏，对应 3-5 年使用寿命。
Q5：烧结过滤器能否清洗复用？
A：可以。超声波清洗 + 反吹，3-5 次后建议更换。
