摘要
Q 型高真空排气机组选型方案，聚焦极限真空度、抽速等核心参数，适配电子、化工、电力等多行业真空干燥、注油等需求。机组兼容含少量水汽、微尘的气体，兼具高真空度与强抽速优势，支持防爆等定制化配置。可精准匹配工况需求，降低能耗与维护成本，为生产高效稳定提供可靠真空解决方案。
产品介绍
Q型高真空排气机组技术选型方案
一、项目适配背景
Q型高真空排气机组专为工业生产和科研实验中对大抽速、高真空环境的需求而设计，通过高性能复合分子泵与大抽速机械泵组合，提供卓越的真空性能和稳定的排气效率。以下是核心需求：
高抽速设计：配备9升大抽速机械泵，显著提升粗抽效率
高真空性能：极限真空达3×10⁻⁵ Pa，30分钟内真空度优于5×10⁻⁴ Pa
工业级可靠性：优化的机械泵配置确保长时间稳定运行
灵活排气：双波纹管设计增强系统连接灵活性
二、核心技术优势与参数匹配
（一）分子泵系统
型号：JTFB-600F复合分子泵
抽速：600 L/s（氮气）
极限真空：3×10⁻⁵ Pa
启动特性：400Hz运转时真空度优于3×10⁻³ Pa
（二）前级泵系统
型号：9升机械泵
抽速：9 m³/h
极限压力：≤0.5 mbar（适配分子泵前级需求）
（三）系统集成设计
连接系统：
KF40手动角阀1套
不锈钢波纹管2根（增强系统柔性连接）
真空监测：
高真空复合真空计（KF40电离规+KF16热偶规）
量程覆盖1×10⁵~1×10⁻⁵ Pa
移动平台：
带脚轮和围板的加固型小车
尺寸适配工业环境使用

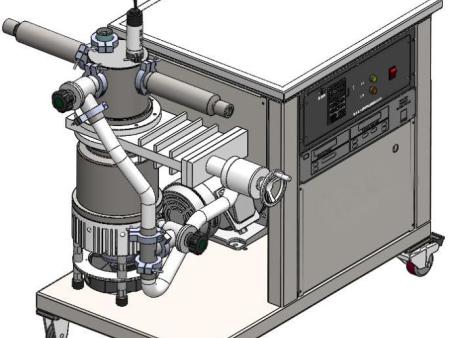

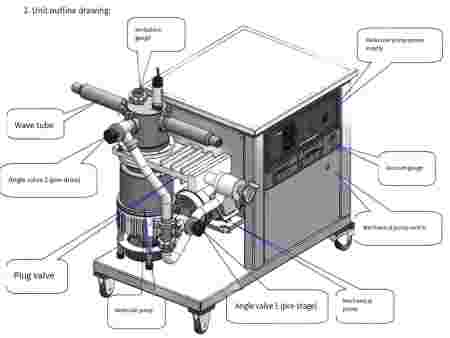

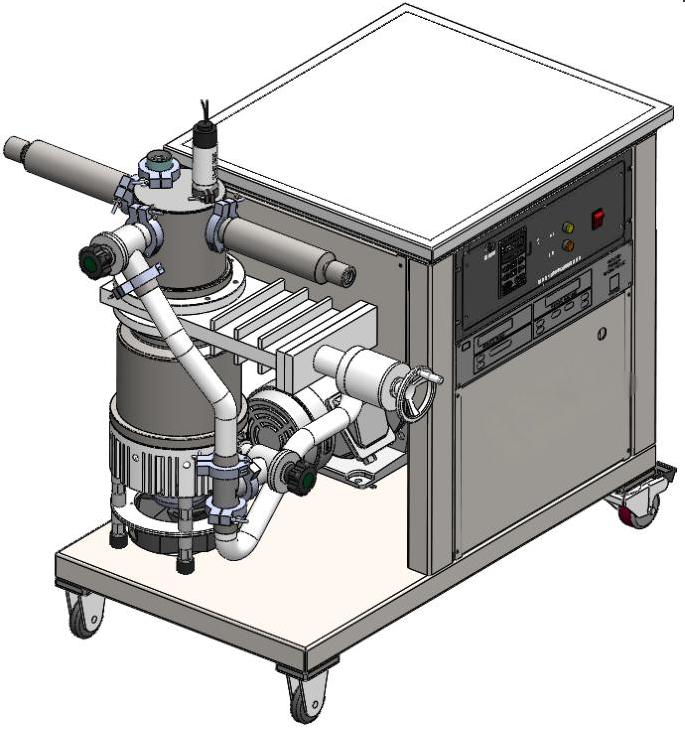

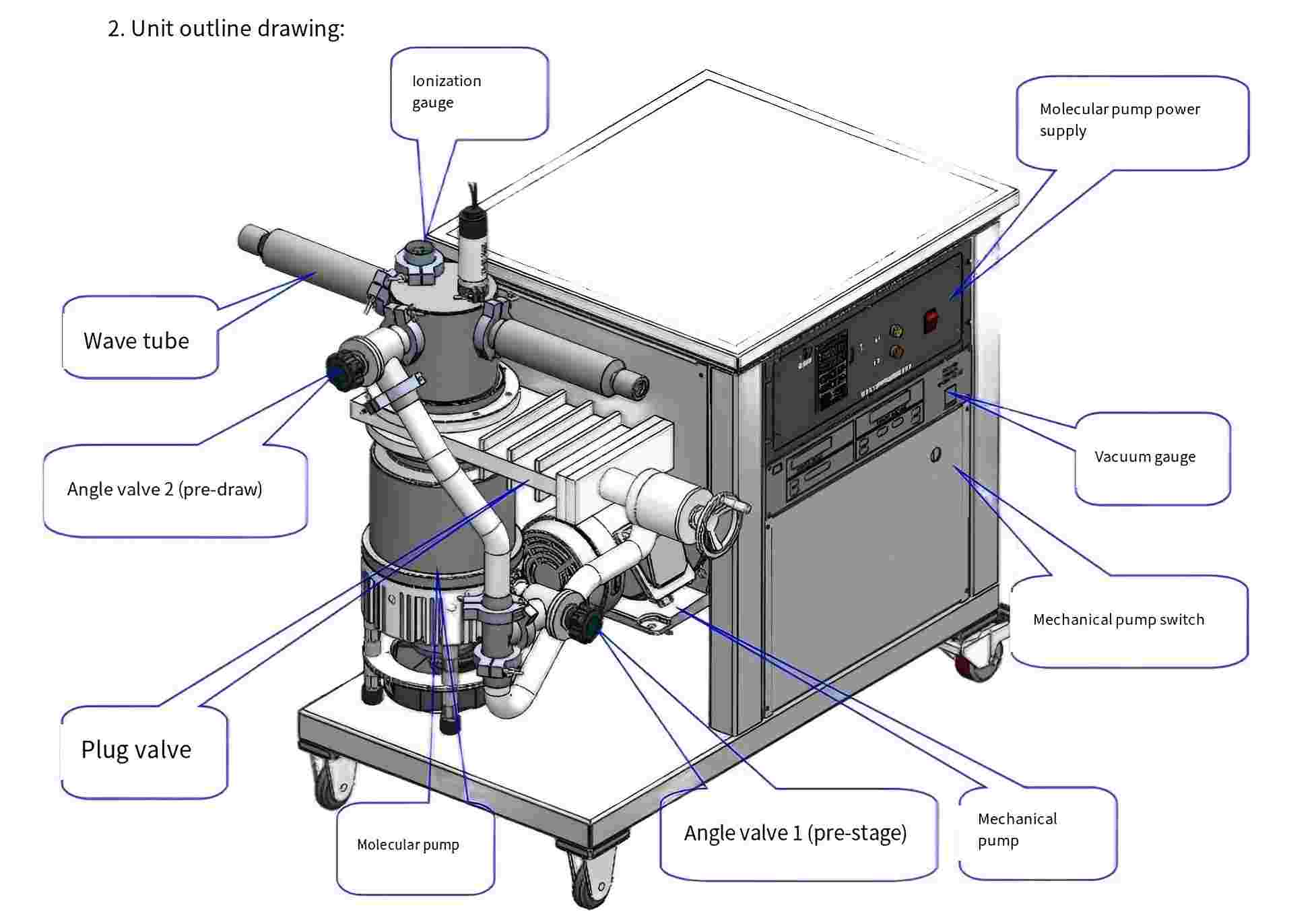

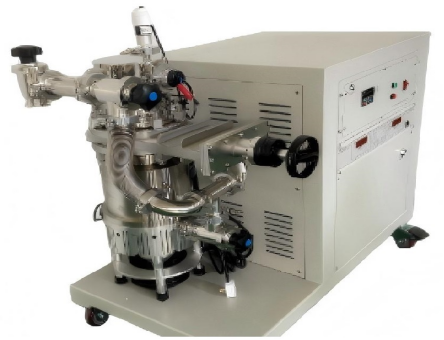

（四）机组外形图：

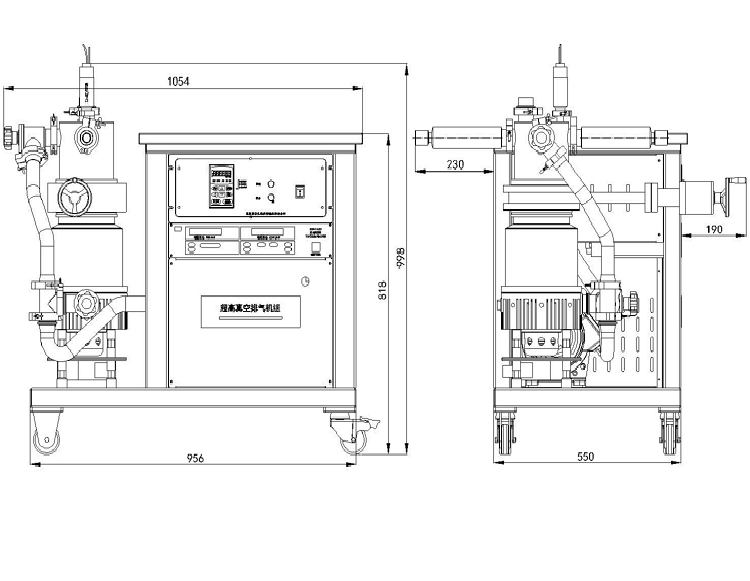

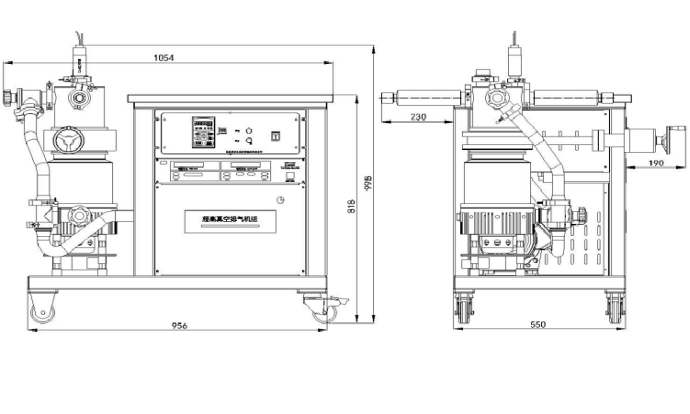

（五）机组外形尺寸图：

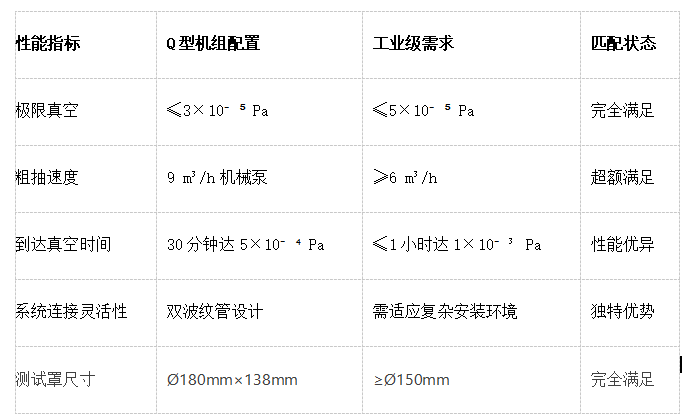

三、技术参数对照表

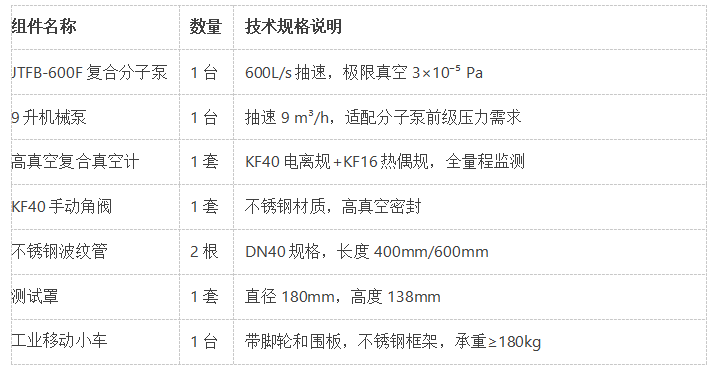

机组核心配置清单
五、性能验证方案
出厂测试项目：
极限真空测试：48小时连续抽气验证3×10⁻⁵ Pa
抽气效率测试：记录从大气压到1×10⁻² Pa的完整曲线
连接测试：验证双波纹管系统的密封性
现场验收标准：
系统泄漏率：≤1×10⁻³ Pa/h
操作便捷性测试
连续运行测试：72小时不间断运行验证
六、应用优势说明
高效抽气：
9升机械泵提供快速粗抽能力
双波纹管设计优化系统布局
工业级可靠：
重型移动平台保障设备稳定
模块化设计便于维护
灵活适配：
标准接口方便系统扩展
适应多种工业场景需求
