汇成真空镀膜设备品类标准化搬迁指南发布 覆盖十类实操助力复产
2026-07-03 来自: 厦门太星机电有限公司 浏览次数:8
汇成真空镀膜设备全品类搬迁指南｜光学/装饰/半导体/汽车/光伏/显示/卷绕/连续式/ALD标准化实操
关键词：汇成真空镀膜设备搬迁、汇成光学薄膜设备搬迁、汇成半导体ALD设备搬迁、汇成连续式生产线迁移、汇成卷绕镀膜设备搬迁、真空镀膜设备精密搬迁、汇成镀膜机检漏调试
Meta描述：本文详解汇成真空十类镀膜设备（光学、装饰、半导体、汽车、光伏、显示、功能性薄膜、卷绕、连续式、ALD）标准化搬迁流程，覆盖前期准备、拆机防护、运输、安装调试全环节，附故障解决方案，助力企业无损复产、良率稳定。
一、行业背景：汇成真空镀膜设备全品类搬迁需求爆发
汇成真空（HCVAC）作为国内真空镀膜设备头部，其光学薄膜、装饰镀膜、半导体镀膜、汽车零部件镀膜、光伏PVD/CVD、显示镀膜、功能性薄膜、卷绕镀膜、连续式生产线、ALD原子层沉积十类设备，广泛覆盖光学、半导体、新能源、汽车、显示、光伏等制造领域。2026年产业集群升级、厂区扩产与产能转移加速，汇成设备因结构精密、真空系统严苛、工艺关联性强、品类差异大，搬迁成为镀膜企业核心痛点——非标准化搬迁易导致真空衰减、膜厚漂移、靶材损坏、电控故障、工艺失效，直接影响生产良率与订单交付。
本文结合汇成真空十类设备特性，提供可直接落地的标准化搬迁方案，覆盖前期准备、拆机防护、运输管控、安装调试、复产验证全流程，适配汇成全系列主流型号。涉及真空系统检漏、真空泵机组状态评估、密封件与管路复原等关键环节，建议同步参考并完善企业站内维护资源（如：真空系统维护建议、真空泵常见问题排查）。
二、汇成真空镀膜设备全品类核心特性（搬迁差异化依据）
1. 光学薄膜设备（HCSO系列电子束蒸发/磁控溅射）
核心应用：光学镜头、滤光片、AR/AF膜、IR-CUT膜、窄带滤光膜制备
核心部件：电子枪、光学膜厚仪（晶控/光控）、离子源、真空腔、高精度工件架
搬迁痛点：光学镜片易损、膜厚仪精度敏感、真空腔洁净度要求高（千级以上）、极限真空需达10⁻⁵~10⁻⁶Pa
2. 装饰真空镀膜设备（多弧离子镀/磁控溅射）
核心应用：五金、塑料、陶瓷等装饰件（手机壳、表壳、卫浴、家具）镀膜，制备玫瑰金、钛金、枪黑、DLC等膜层
核心部件：多弧靶、磁控靶、旋转工件架、真空腔、气体控制系统
搬迁痛点：靶材易氧化、工件架平衡要求高、真空腔易积尘、膜色一致性易受搬迁影响
3. 半导体镀膜设备（PVD/ALD/PECVD）
核心应用：晶圆金属化、栅极绝缘层、接触孔、3D NAND、FinFET器件制备
核心部件：高精度晶圆载台、ALD反应腔、PECVD等离子体源、分子泵组、精密电控系统
搬迁痛点：晶圆载台精度（±0.01mm）、ALD腔室洁净度（百级）、电控系统抗干扰要求高、漏率需达1×10⁻¹⁰Pa·m³/s
4. 汽车零部件镀膜设备（PVD离子镀/磁控溅射）
核心应用：发动机部件、刹车片、轮毂、内饰件、车灯镀膜，制备耐磨、耐蚀、耐高温膜层（TiN、CrN、DLC）
核心部件：大型真空腔、大功率离子源、旋转阴极、水冷系统、自动上下料系统
搬迁痛点：设备重量大（≥10吨）、真空腔体积大、上下料机构复杂、膜层附着力易受搬迁影响
5. 光伏PVD/CVD镀膜设备
核心应用：晶硅/薄膜太阳能电池制备，沉积TCO透明导电膜、钝化膜、减反膜
核心部件：大面积磁控靶、CVD反应腔、连续式传输系统、气体流量控制系统
搬迁痛点：大面积靶材易变形、传输系统直线度要求高、CVD腔室易残留反应气体、膜层均匀性（±2%）易受影响
6. 显示镀膜设备（OLED/AMOLED/柔性显示）
核心应用：显示面板电极（ITO、Mo/Al/Mo）、封装层、空穴/电子传输层制备
核心部件：有机蒸发源、FMM蒸镀掩模、卷对卷传输系统、ALD封装腔
搬迁痛点：有机材料易氧化、掩模精度敏感、柔性传输系统易变形、封装层阻隔性能易受影响
7. 功能性薄膜涂层设备（耐磨/耐蚀/导电/绝缘）
核心应用：刀具、模具、医疗器械、航空部件、电子元器件镀膜，制备DLC、TiN、Al₂O₃、SiO₂等功能膜层
核心部件：高能离子源、多靶位磁控溅射系统、真空退火系统、精密温控系统
搬迁痛点：离子源校准复杂、温控系统精度敏感、膜层硬度/附着力易受搬迁影响
8. 卷绕镀膜设备（卷对卷PVD/CVD）
核心应用：柔性线路板、薄膜电容、包装材料、柔性太阳能电池、柔性显示镀膜
核心部件：放卷/收卷系统、张力控制系统、连续式真空腔、大面积磁控靶、冷却系统
搬迁痛点：张力系统平衡要求高、卷辊易变形、连续腔室密封难度大、膜层连续性易受影响
9. 连续式镀膜生产线（多舱串联/滚动式）
核心应用：光学、光伏、显示、装饰领域大规模量产，实现进片→工艺→出片全流程连续化
核心部件：进片舱、工艺舱、出片舱、传输辊道、真空锁、多工位靶材系统
搬迁痛点：多舱室同轴度/直线度要求高（≤0.05mm/m）、传输系统同步性敏感、真空锁密封易失效、整线联动调试复杂
10. ALD原子层沉积镀膜设备
核心应用：半导体、MEMS、显示、LED领域，制备超薄、高均匀、共形纳米膜层（Al₂O₃、HfO₂、TiO₂）
核心部件：ALD反应腔、前驱体输送系统、脉冲气体控制系统、高精度温控系统、真空检漏系统
搬迁痛点：前驱体管路易堵塞、脉冲控制精度敏感、腔室洁净度要求高（百级）、漏率需达1×10⁻¹¹Pa·m³/s、膜厚均匀性（±0.5%）易受影响
三、全品类设备搬迁通用核心流程（标准化落地）
（一）前期准备
1. 设备评估与参数记录（搬迁成败关键）
通用参数：记录极限真空度、工作真空度、抽气时间、膜厚均匀性、靶材功率、气体流量、温控精度、电控报警参数，拍摄设备原始状态，标记线缆/管路编号与连接位置
品类差异化参数：
光学设备：记录光学膜厚仪校准数据、离子源能量、工件架转速
半导体/ALD设备：记录晶圆载台精度、ALD脉冲时序、前驱体流量、漏率数据
连续式/卷绕设备：记录传输系统直线度、张力值、辊道转速、真空锁切换时间
部件清点：核对汇成原厂标配组件，登记易损件（光学镜片、靶材、密封圈、掩模）数量与状态
技术资料：收集汇成原厂操作手册、电路图、安装说明书、维保记录，联系汇成售后获取搬迁技术指导
2. 新场地环境验收（提前7天完成，品类差异化要求）
基础条件：温度23±2℃、湿度45±5%、地面承重≥5吨/㎡（连续式/大型设备≥10吨/㎡）、电源稳定（380V，波动＜5%）、独立接地、水冷循环系统
洁净度：光学/半导体/ALD设备要求百级~千级，装饰/汽车/光伏设备要求万级
空间规划：连续式生产线预留直线排布空间，卷绕设备预留放卷/收卷操作空间，单舱设备预留≥1.5米维护空间
3. 团队与工具筹备
团队：汇成原厂技术人员+精密设备搬迁工程师+企业设备主管，明确分工
工具：氦质谱检漏仪、水平仪、扭矩扳手、防静电工具、防震气垫、真空脂、专用密封圈、备用靶材、光学镜片保护盒、ALD前驱体管路清洗工具
保险：购买精密设备搬迁专项保险

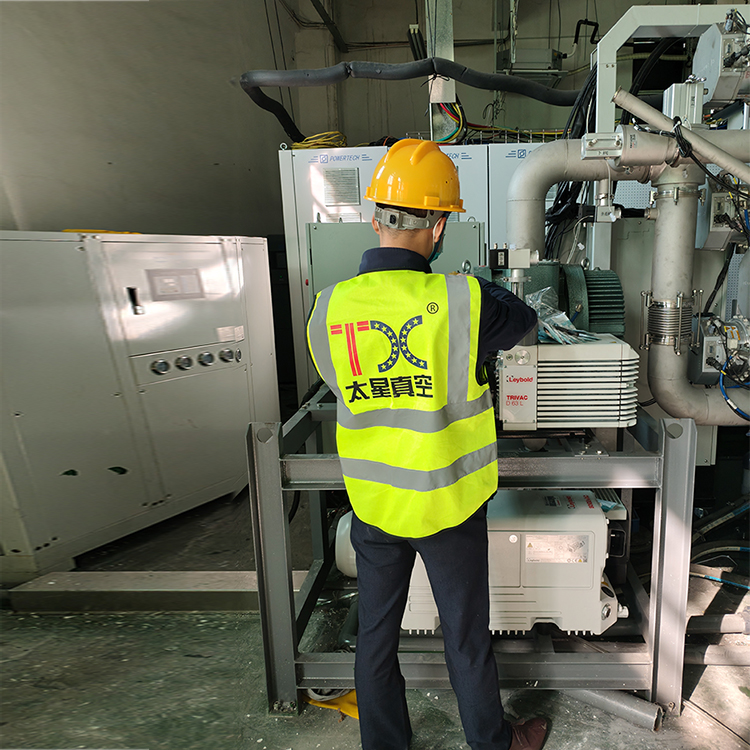

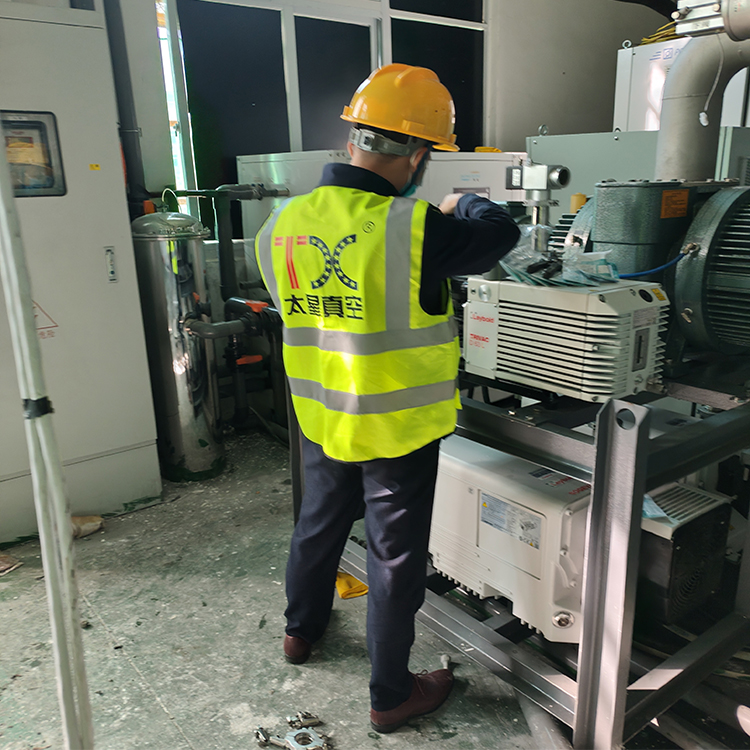

提示：真空泵机组（机械泵/罗茨/分子泵）建议在拆机前做一次健康检查与保养（可参考：真空泵保养与油品管理），以免搬迁后出现“抽速下降/极限真空不达标/异响”等隐性问题。
（二）拆机与防护（核心：零损伤+可追溯+品类差异化防护）
1. 断电预处理（提前24小时执行）

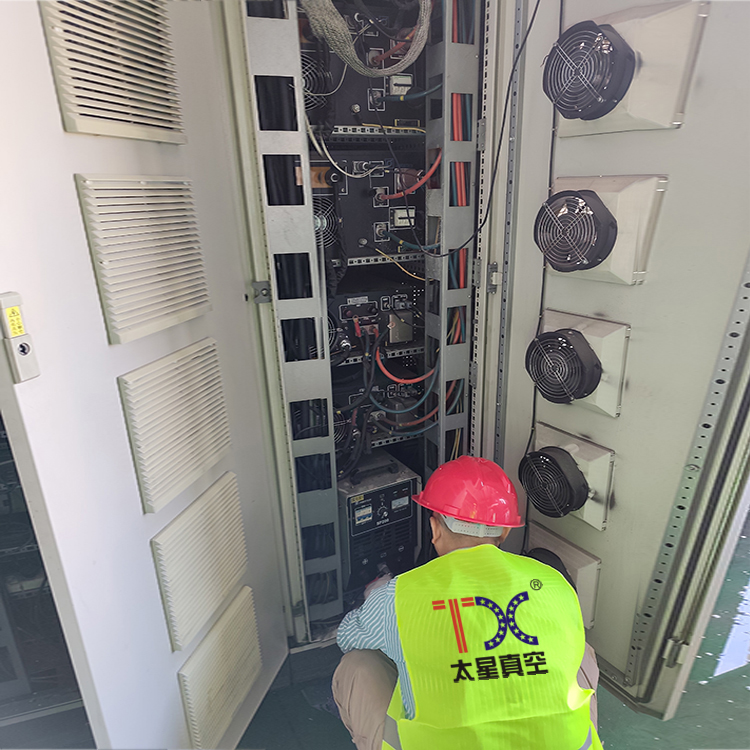

关闭电源，释放真空压力，对电控柜电容器、高压模块放电，避免静电损坏
关闭水冷、气路系统，排空管路残留液体/气体，标记阀门状态
ALD设备：排空的前驱体管路，用惰性气体吹扫，密封管路端口

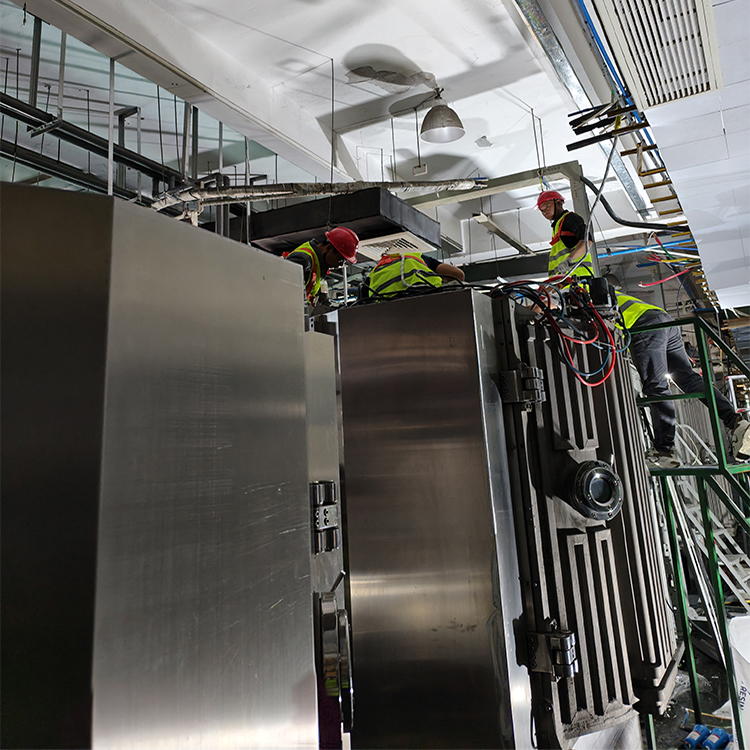

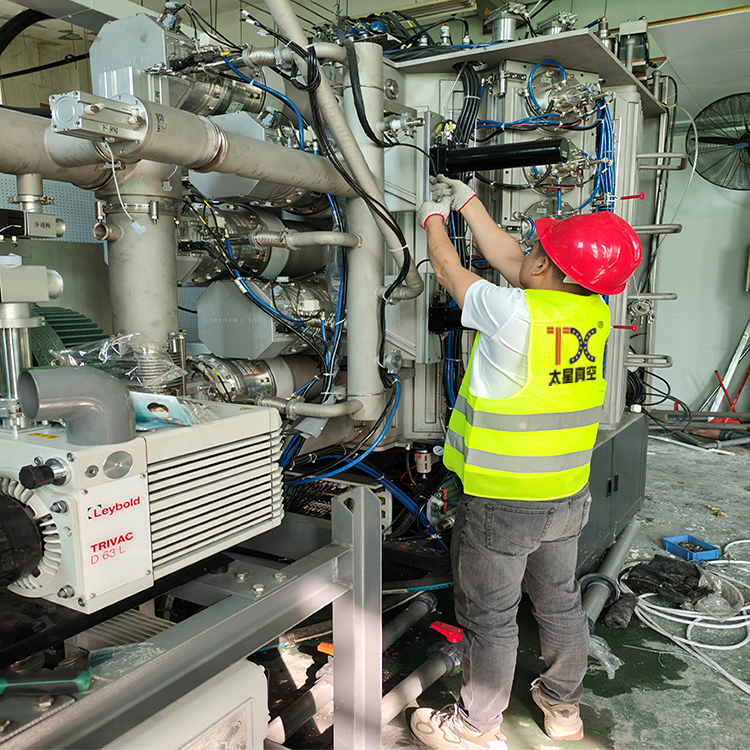

2. 精密部件拆卸与防护（汇成设备，品类差异化）
光学设备：取出光学镜片、膜厚仪探头、离子源核心组件，用防静电膜+防震泡沫+光学保护盒单独包装，真空腔内壁用专用保护罩覆盖
半导体/ALD设备：拆卸晶圆载台、ALD反应腔核心部件、前驱体输送模块，用无尘布+防静电袋包装，严禁灰尘进入
连续式/卷绕设备：拆卸传输辊道、真空锁、张力传感器，用防震支架固定，避免变形
装饰/汽车/光伏设备：取出靶材、工件架、大型离子源，用防潮膜+防震泡沫包装，靶材密封防氧化

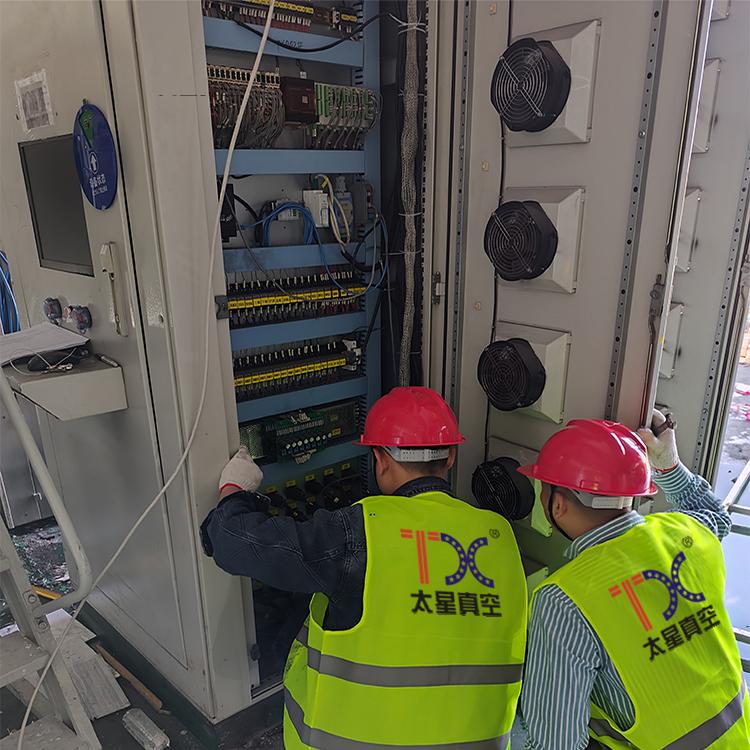

通用要求：所有部件按“一机一清单”分类装箱，粘贴标签（设备型号+部件名称+编号），全程视频记录

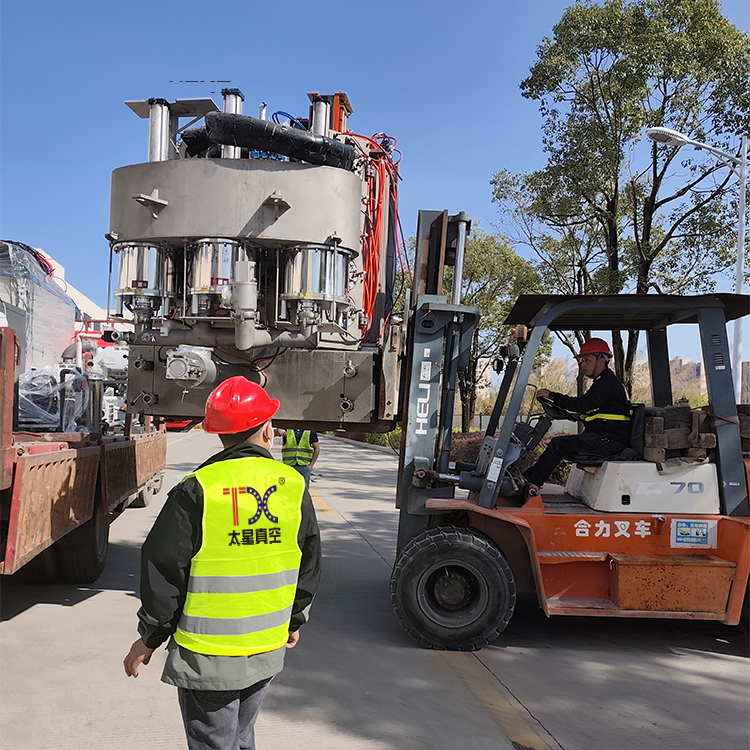

3. 设备主体包装与固定

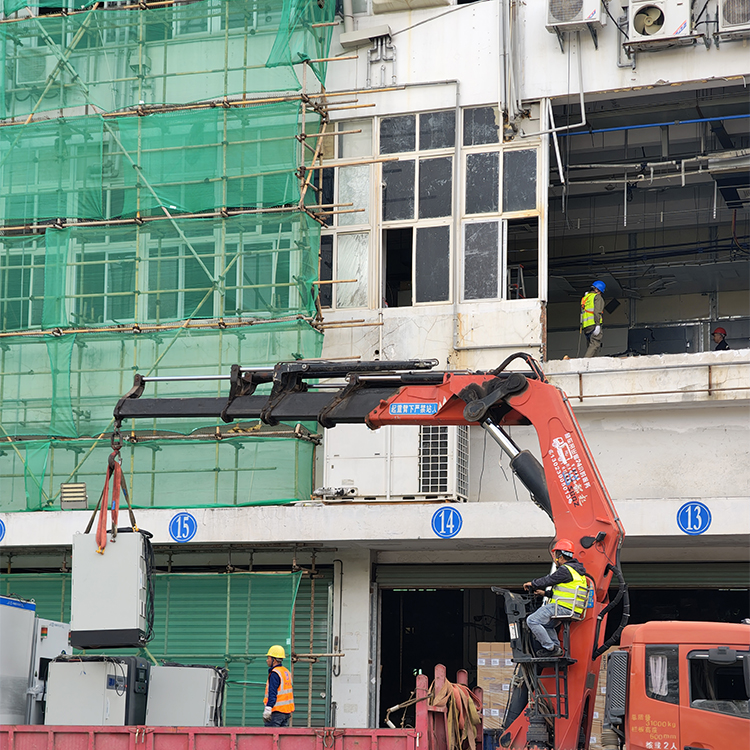

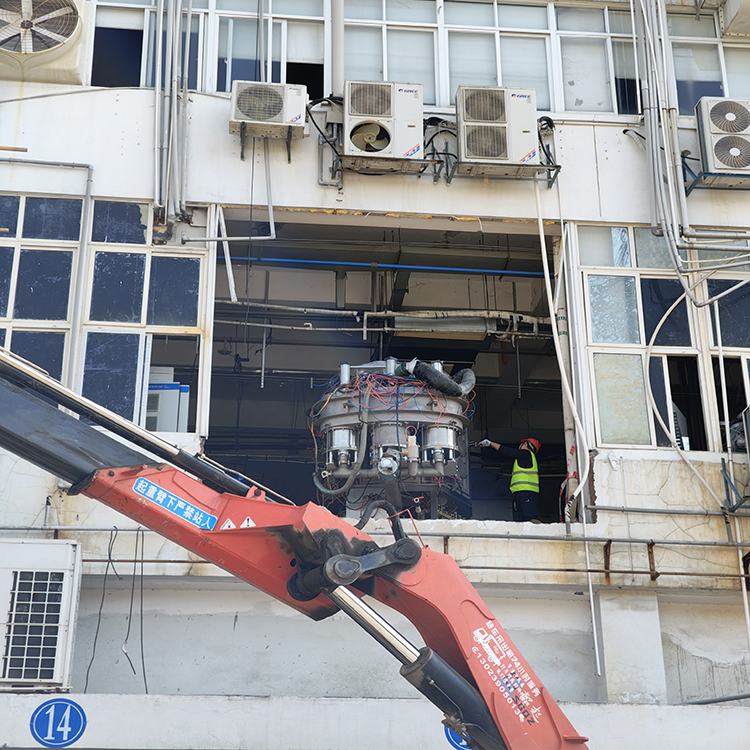

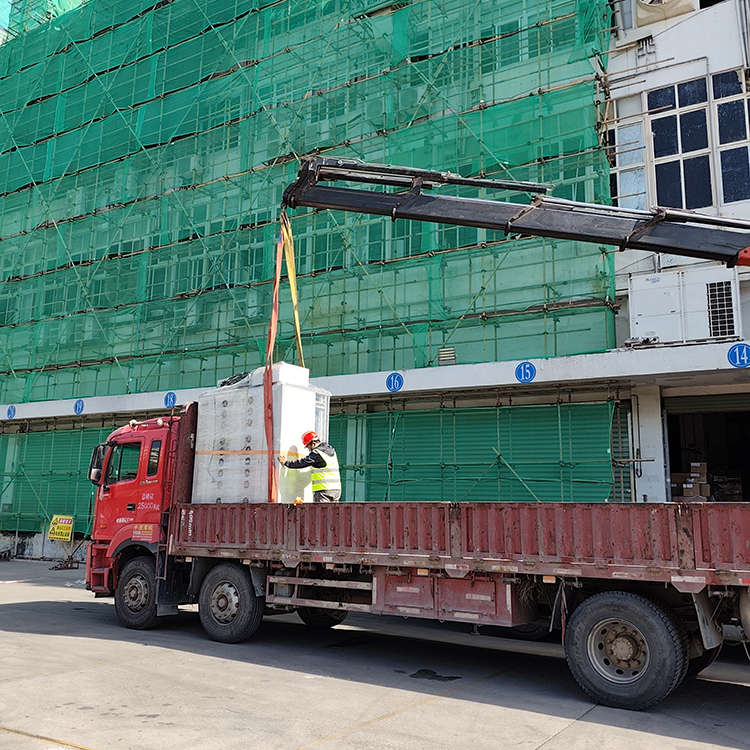

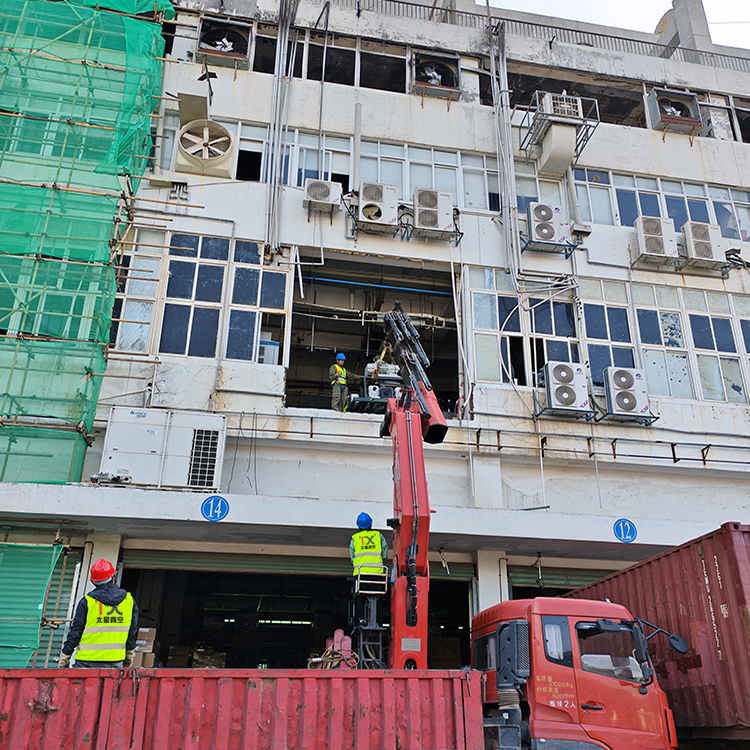

主体机架：用气垫搬运装置平移，保持倾斜角＜15°，底部垫防震橡胶垫，用钢带固定
大型设备（连续式/卷绕/汽车零部件）：拆分主体模块，标记连接位置，避免整体运输变形

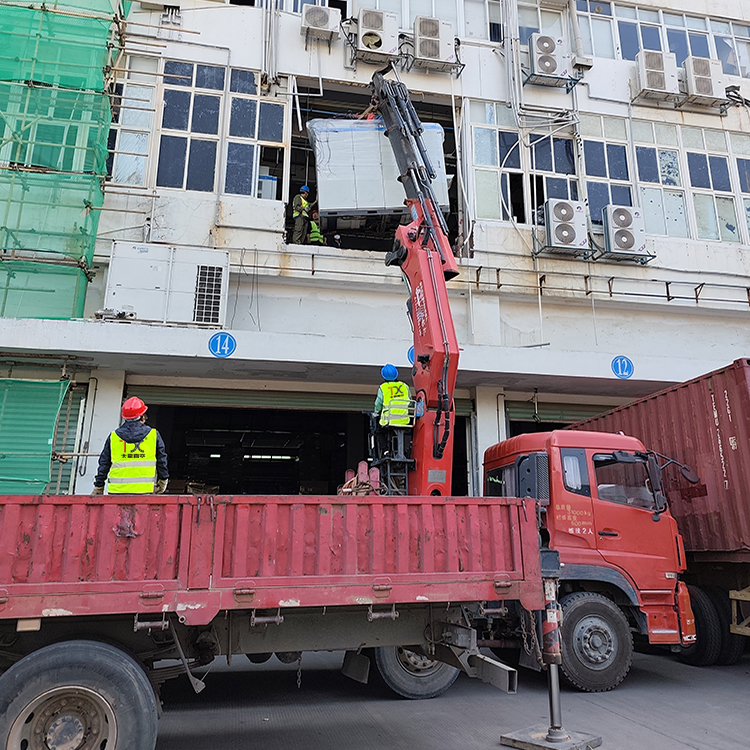

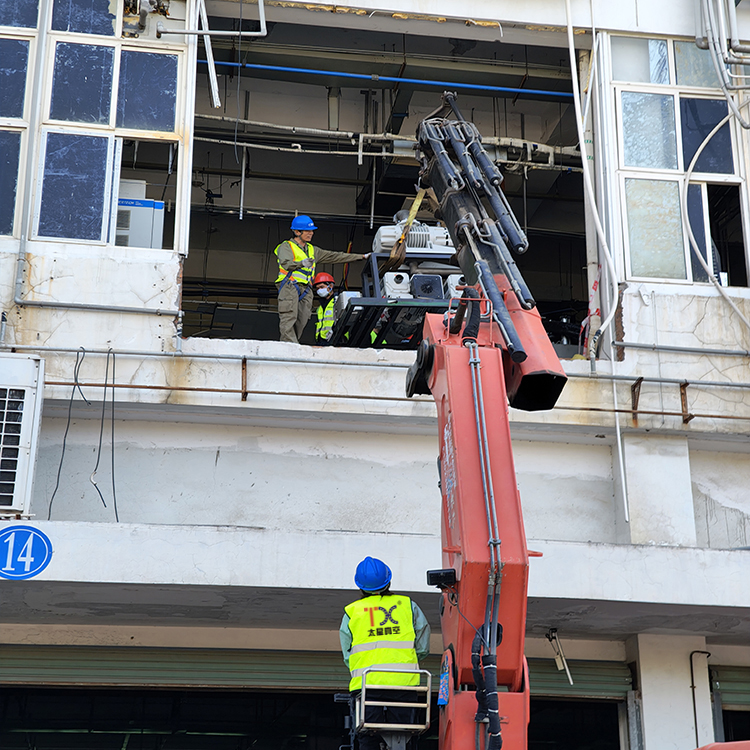

（三）运输管控（核心：稳+防+控+品类差异化运输）

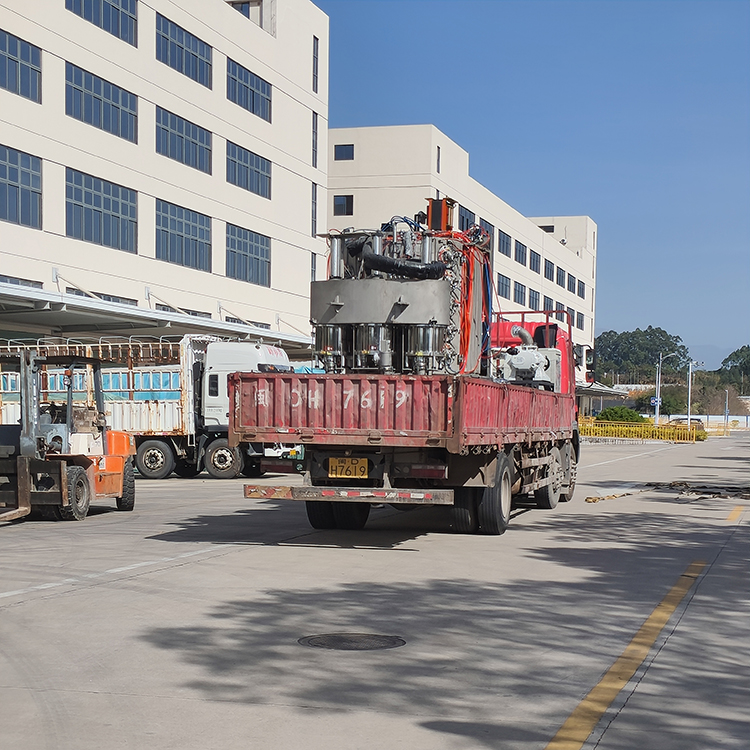

运输车辆：选用封闭厢式货车，配备防震底盘，车厢内铺防滑垫；严禁混装
运输要求：车速≤60km/h，避开颠簸路段；高温/雨天做好隔热、防雨措施
品类差异化运输：
光学/半导体/ALD设备：加装恒温恒湿装置，震动监测阈值≤0.5g
连续式/卷绕设备：确保模块水平运输，避免扭曲变形
装饰/汽车/光伏设备：做好防潮、防尘措施
全程监控：安装定位与震动监测设备，实时反馈状态，到达后立即检查外观与部件完整性
（四）安装与调试（核心：复原+检漏+验证+品类差异化调试）
1. 设备复原安装（按标记逆向操作，品类差异化校准）
主体定位：用水平仪校准水平度，误差≤0.1mm/m；连续式生产线校准多舱室同轴度/直线度≤0.05mm/m；卷绕设备校准放卷/收卷辊平行度
部件复原：按编号依次安装，真空管路接口涂抹专用真空脂，更换老化密封圈
系统连接：恢复水冷、气路、电源，检查接地可靠性，确认无短路、无泄漏
ALD设备：严格按原厂要求安装前驱体管路，确保无泄漏、无堵塞
2. 真空系统检漏
精检：用氦质谱检漏仪检漏，漏率标准：
光学/装饰/汽车/光伏设备：≤1×10⁻⁹Pa·m³/s
半导体/显示设备：≤1×10⁻¹⁰Pa·m³/s
ALD设备：≤1×10⁻¹¹Pa·m³/s
真空度验证：持续抽真空，检测极限真空度、恢复时间，与搬迁前参数对比，偏差≤5%为合格
建议：检漏同时对真空泵机组做“抽速-温升-电流-返油”综合确认，必要时更换泵油/清洁油雾过滤/检查分子泵轴承状态（可参考：真空机组检修与检漏调试）。

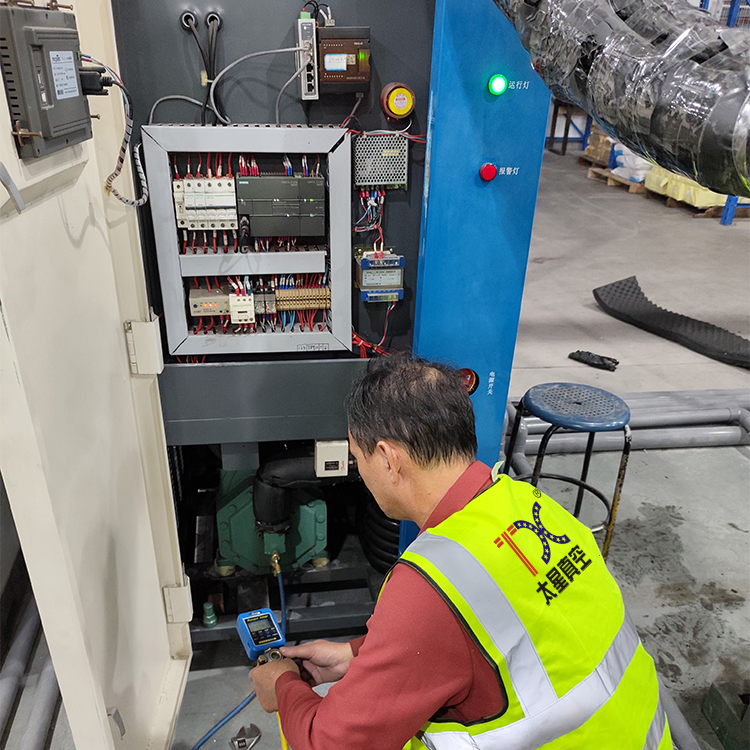

3. 电控与工艺调试（品类差异化核心）
通用调试：启动控制系统，检查离子源、靶材、膜厚仪、自动控制系统运行状态，校准参数，确保无报警、无异常噪声
光学设备：校准光学膜厚仪、离子源能量、工件架转速，试镀AR膜，检测透光率、反射率、均匀性
半导体/ALD设备：校准晶圆载台精度、ALD脉冲时序、前驱体流量，试镀纳米膜层，检测膜厚均匀性、共形性
连续式/卷绕设备：调试传输系统同步性、张力值、真空锁切换时间，试镀连续膜层，检测膜层连续性、均匀性
装饰/汽车/光伏设备：调试靶材功率、气体流量、工件架转速，试镀标准膜层，检测膜色一致性、附着力、硬度
验收标准：工艺试镀良率≥98%，参数与搬迁前一致
参数表（建议搬迁前/后对照记录模板）
| 品类 | 关键指标 | 目标/标准 | 搬迁前记录 | 搬迁后记录 |
|---|---|---|---|---|
| 光学薄膜 | 极限真空 | 10⁻⁵~10⁻⁶ Pa | ____ | ____ |
| 半导体（PVD/PECVD） | 系统漏率 | ≤1×10⁻¹⁰ Pa·m³/s | ____ | ____ |
| ALD | 系统漏率 | ≤1×10⁻¹¹ Pa·m³/s | ____ | ____ |
| 连续式生产线 | 同轴度/直线度 | ≤0.05 mm/m | ____ | ____ |
| 卷绕镀膜 | 张力值/稳定性 | 按原工艺窗口（建议记录上下限） | ____ | ____ |
| 光伏/装饰/汽车 | 检漏标准 | ≤1×10⁻⁹ Pa·m³/s | ____ | ____ |
| 全品类 | 真空恢复时间 | 偏差≤5% | ____ | ____ |
| 全品类 | 试镀良率 | ≥98% | ____ | ____ |
四、全品类设备常见故障与解决方案
| 故障现象 | 涉及品类 | 原因分析 | 解决方法 |
|---|---|---|---|
| 极限真空度不达标 | 全品类 | 管路泄漏、密封圈老化、泵油污染、腔室进尘 | 氦质谱检漏、更换密封圈、更换新泵油、清洁腔室 |
| 膜厚漂移/均匀性差 | 光学、半导体、显示、ALD | 工件架偏移、离子源未校准、靶材损坏、膜厚仪失准 | 重新校准工件架、调试离子源、更换靶材、校准膜厚仪 |
| 起辉异常/靶材打火 | 装饰、汽车、光伏、光学 | 真空度不足、气体流量不稳、高压故障、靶材氧化 | 提升真空度、校准流量计、检查高压模块、更换靶材 |
| 真空机组异响 | 全品类 | 泵体进杂质、联轴器松动、润滑不足 | 清洗泵体、紧固联轴器、补充专用润滑油 |
| 连续式生产线传输卡顿 | 连续式、卷绕 | 辊道变形、同步性失调、真空锁故障 | 校准辊道直线度、调试同步系统、检修真空锁 |
| ALD设备膜层不均匀 | ALD、半导体 | 前驱体流量不稳、脉冲时序偏差、腔室温度不均 | 校准流量计、优化脉冲时序、调试温控系统 |
| 光学设备膜层透光率下降 | 光学 | 镜片污染、离子源能量不足、真空度不够 | 清洁镜片、校准离子源、提升真空度 |
五、搬迁总结与长效维护
资料归档：整理搬迁全程记录、参数对比表、调试报告、维保记录，建立汇成设备全品类搬迁档案
长效维护：搬迁后7天、30天、90天定期检测真空度、膜厚、机组运行状态，按汇成原厂标准维保
经验沉淀：形成企业《汇成真空镀膜设备全品类搬迁SOP》，为后续厂区升级、产能转移提供标准化依据
六、结语
汇成真空十类镀膜设备搬迁需遵循“精密防护、参数复原、真空优先、工艺验证、品类差异化”五大原则。通过标准化流程落地，可有效规避搬迁风险，确保设备零损伤、快复产、良率稳定，助力企业在制造产业升级中抢占先机。
总结：汇成真空镀膜设备全品类搬迁指南应用于 镀膜制造企业/设备工程师/产线搬迁项目团队,核心特点标准化流程落地、精密防护、参数复原、真空优先与品类差异化调试。
