普发真空大行程垂直升降波纹管组件（真空腔体升降机构）

上一条： 真空泵冷却盘管

下一条： 普发真空波纹管真空伸缩节专为高真空

摘要

 普发真空大行程垂直升降波纹管组件

真空腔体升降机构采用不锈钢焊接波纹管密封，实现大行程 Z 向升降，全程维持真空密闭无泄漏。运行平稳刚性好，适配高真空、超高真空工况，支持电动驱动，多用于半导体、镀膜、科研样品传输场景。法兰接口标准化，可搭配真空腔体、闸阀等组件，支持按需定制行程与法兰规格。

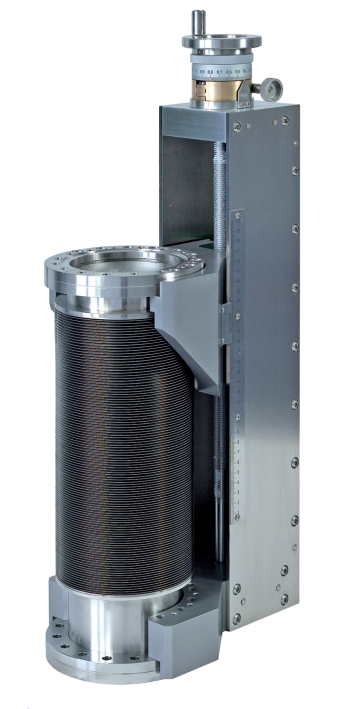

普发真空大行程垂直升降波纹管组件（真空腔体升降机构）。它以不锈钢为主体，集成大口径波纹柔性段、刚性导轨与顶部精密驱动馈通，适配高 / 超高真空环境，可实现真空腔体或负载的大行程垂直升降与位移补偿，密封可靠、运行稳定，是半导体、科研真空系统中实现腔体垂直定位与隔离的关键设备。

普发真空垂直升降波纹管组件

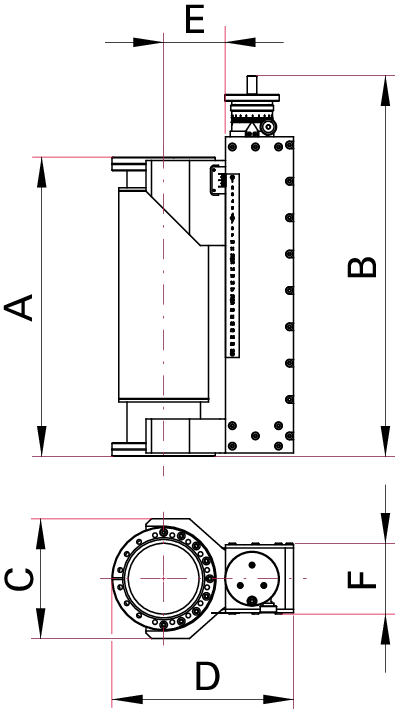

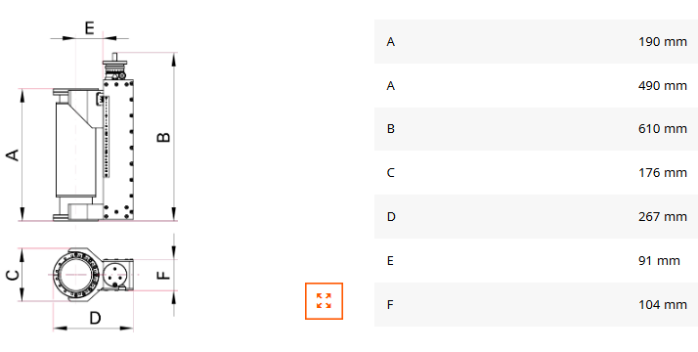

普发真空大行程垂直升降波纹管组件的工程尺寸图。它包含正视图与俯视图，标注了 A、B、C、D、E、F 等关键外形与安装尺寸，用于指导该真空升降机构的安装布局、空间适配与系统集成，适配半导体、科研等高真空场景的腔体垂直定位需求，是真空系统设计的核心技术图纸。

普发真空垂直升降波纹管组件

配置循环滚珠轴承导轨与循环滚珠丝杠驱动，零背隙、无粘滑现象。导轨与驱动单元耐磨免维护，结构稳定，大幅降低压力波动带来的位置偏移。内置固定制动器防止误动作，配备通孔固定法兰与螺纹活动法兰，支持零点可调，适合高真空腔体精密升降。
