普发真空波纹管式真空腔体平移对接机构（真空传输接口组件）

下一条： 普发真空转接座专为高真空系统管路连接设计

关键词：金属波纹管密封

摘要

普发真空波纹管式真空腔体平移对接机构，属于真空传输接口组件，依托金属波纹管实现密封位移补偿，维持高真空密闭环境。可完成腔体平移对接，低漏率、低放气，减少颗粒污染，兼容烘烤工况。适配 CF、ISO 标准法兰，运行稳定可靠，多用于半导体、镀膜设备、科研真空互联与负载锁腔体对接场景。

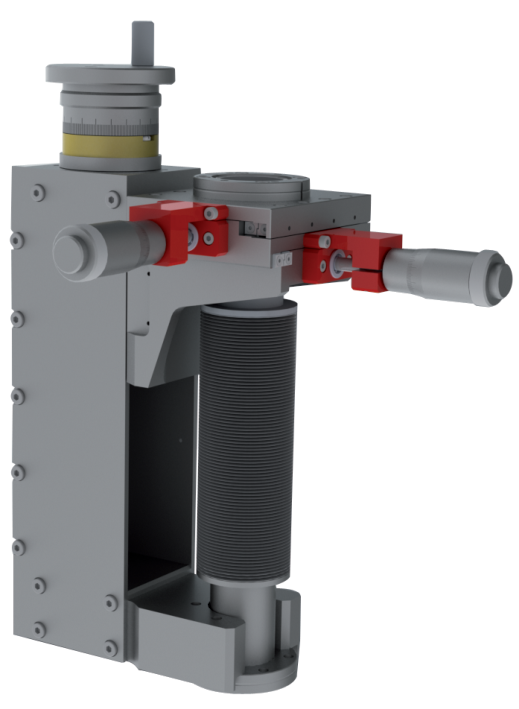

普发真空波纹管式真空腔体平移对接机构（真空传输接口组件）。它以灰色为主体，搭配红色快速锁紧结构，集成柔性波纹管实现位移补偿，适配高 / 超高真空环境，可完成真空腔体或部件的平移对接，是半导体制造、科研真空系统集成与维护的关键组件。

金属波纹管密封

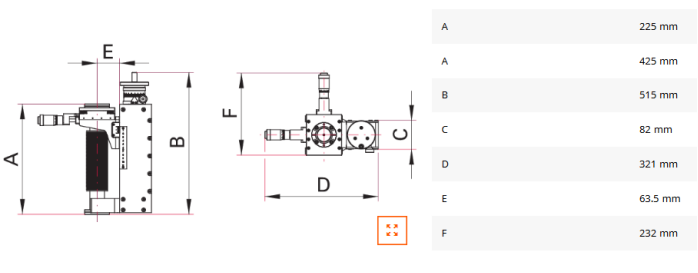

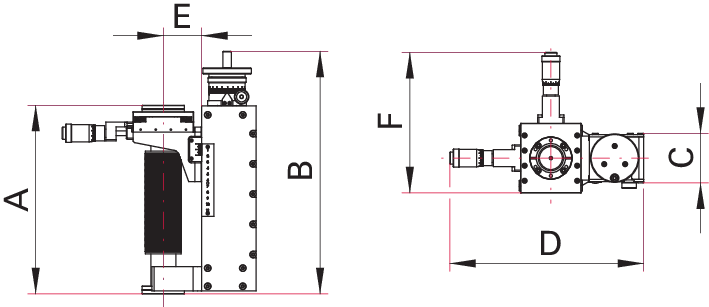

普发真空波纹管式真空腔体平移对接机构的工程尺寸图。它包含正视图与侧视图，标注 A、B、C、D、E、F 等关键外形与安装尺寸，用于指导该真空传输组件的安装布局、空间适配与系统集成，是半导体、科研等高真空场景中设备对接的核心技术图纸。

金属波纹管密封

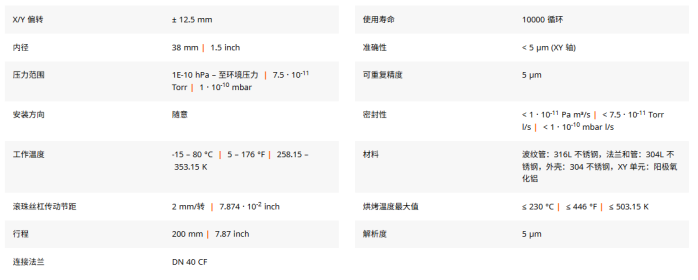

紧凑型三轴真空操作机构，Z 轴配置循环滚珠轴承导轨与滚珠丝杠驱动，XY 轴采用精密十字滚柱导轨。零背隙、无滑粘现象，导轨驱动无磨损免维护，可抑制压力变化带来的位置偏移。XY 轴配备大旋钮测微螺旋，读数便捷；Z 轴锁紧制动器防止位移漂移，搭配通孔连接法兰与带螺纹移动法兰，适配真空腔体精密对位场景。
