摘要
本文为爱德华干式真空泵 IXH4550 / IXH6050 / IXH3050 / IXL 全系列维修配件的选型指南，覆盖 110 个物料编码、9 大类配件（转子、定子、腔体、轴类、密封、冷却、过滤、传动、精密五金），适用于 IXH、IXL、GXS 系列干式罗茨真空泵的常规保养与大修场景。文中系统梳理了 X2-X5、Y2-Y5 转子总成、2ND-5TH 多级定子、MB/DP 轴组件的型号适配关系，并给出按机型分类的快速选型表，帮助维修工程师与采购人员匹配物料编号。
产品介绍
一、为什么需要按型号选型
爱德华 IXH、IXL 系列干式真空泵在不同机型间存在差异化的机械结构设计：
· IXH4550 / IXH3050 / IXH6050 三个干式罗茨泵机型虽同属 IXH 系列，但腔体级数、转子长度、轴端尺寸各异
· IXL900R / IXL750Q 等 IXL 机型采用紧凑型设计，密封圈、轴销与 IXH 系列不通用
· GXS750 / GXS4200 共享部分密封圈料号，但定子与转子独立选型
按型号选型可避免"看似能装、实则密封失效"的隐患，特别是高镍转子与球铁定子的搭配关系。

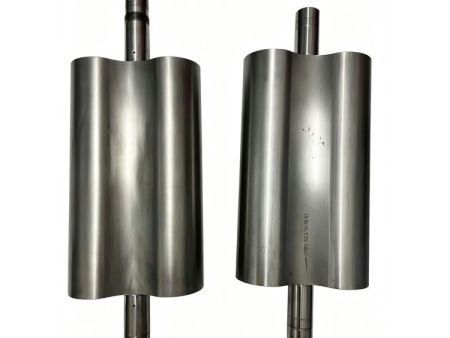

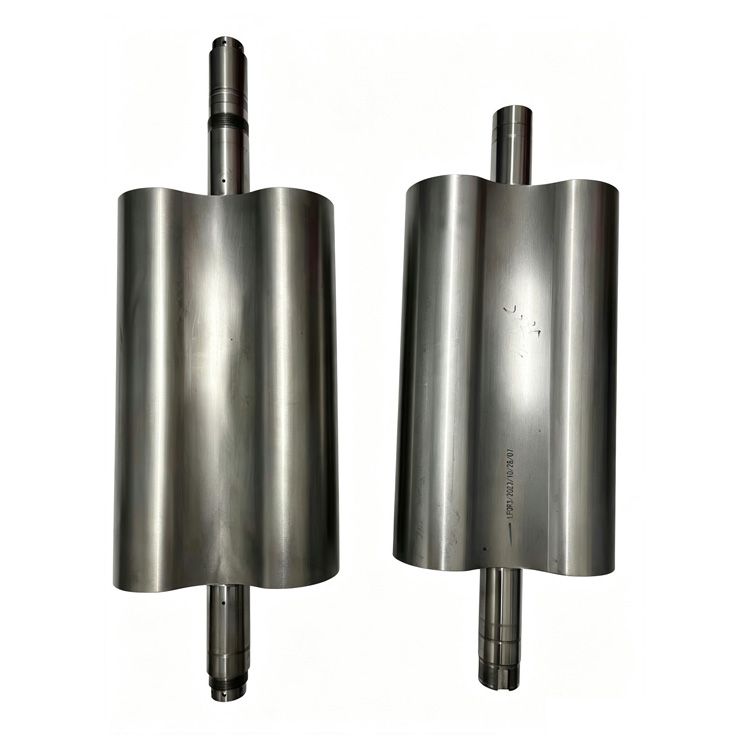

二、核心转子选型（X / Y 系列）
物料编码
名称
标准版
高镍版
适配机型
TX110040551
X2 转子
✓
—
IXH4550/3050/6050
TX110040552
Y2 转子
✓
—
IXH4550/3050/6050
TX110040553
X3 转子
✓
—
IXH4550/3050/6050
TX110040554
Y3 转子
✓
—
IXH4550/3050/6050
TX110040560
X4 转子
✓
—
IXH4550/3050/6050
TX110040561
Y4 转子
✓
—
IXH4550/3050/6050
TX110040562
X5 转子
✓
—
IXH4550/3050/6050
TX110040563
Y5 转子
✓
—
IXH4550/3050/6050
TX110040172
LV 转子
✓
—
IXH4550/3050/6050
TX110040140
X4 转子-高镍
—
✓
IXH4550/3050/6050
TX110040142
Y4 转子-高镍
—
✓
IXH4550/3050/6050
TX110040141
X5 转子-高镍
—
✓
IXH4550/3050/6050
TX110040148
Y5 转子-高镍
—
✓
IXH4550/3050/6050
TX110040149
LV 转子-高镍
—
✓
IXH4550/3050/6050

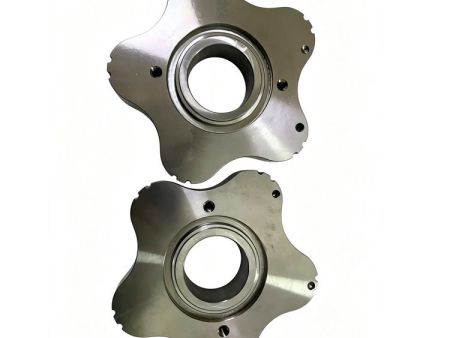

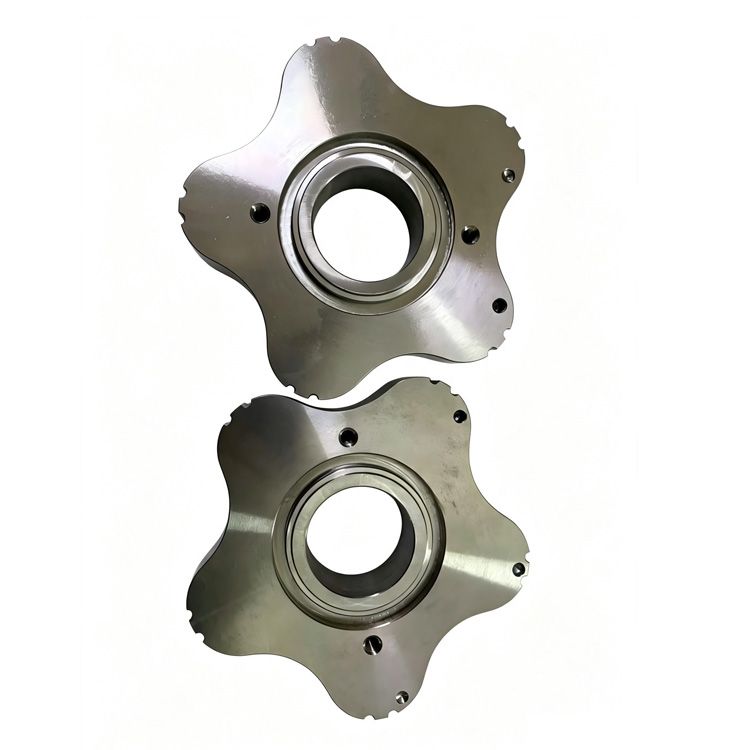

三、多级定子选型（2ND-5TH + LV/HVHP）
物料编码
名称
适配机型
TX110020523
2ND 定子
IXH4550/3050/6050
TX110020528
3RD 定子
IXH4550/3050/6050
TX110020529
4TH 定子
IXH4550/3050/6050
TX110020530
5TH 定子
IXH4550/3050/6050
TX110020531
LV 定子
IXH4550/3050/6050
TX110020532
LVHP 定子
IXH4550/3050/6050
TX110020521
HVHP 定子
IXH4550/3050/6050
TX110050003
HVHP 定子
IXL900R/IXL750Q
TX110020042
LVHP-MB
IXH4550
TX110020018
HVHP 定子-MB
IXH6050
TX100020041
4TH 球铁定子（镀镍后）
IXH4550/3050/6050
TX100020042
5TH 球铁定子（镀镍后）
IXH4550/3050/6050
TX100020043
LV 球铁定子（镀镍后）
IXH4550/3050/6050
四、腔体与法兰选型
物料编码
名称
适配机型
—
3 级腔体
IXH4550
—
4 级腔体
IXH4550
—
5 级腔体
IXH4550
—
LV 腔体
IXH4550
TX110003024
MB 腔体
IXH3050
TX110006022
MB 腔体
IXH6050
TX110004522
MB 腔体
IXH4550
TX100070007
上下泵连接法兰
IXH4550
TX100070013
上下泵连接法兰
IXH3050
TX100070006
上下泵连接法兰
IXH6050
—
罗茨腔体

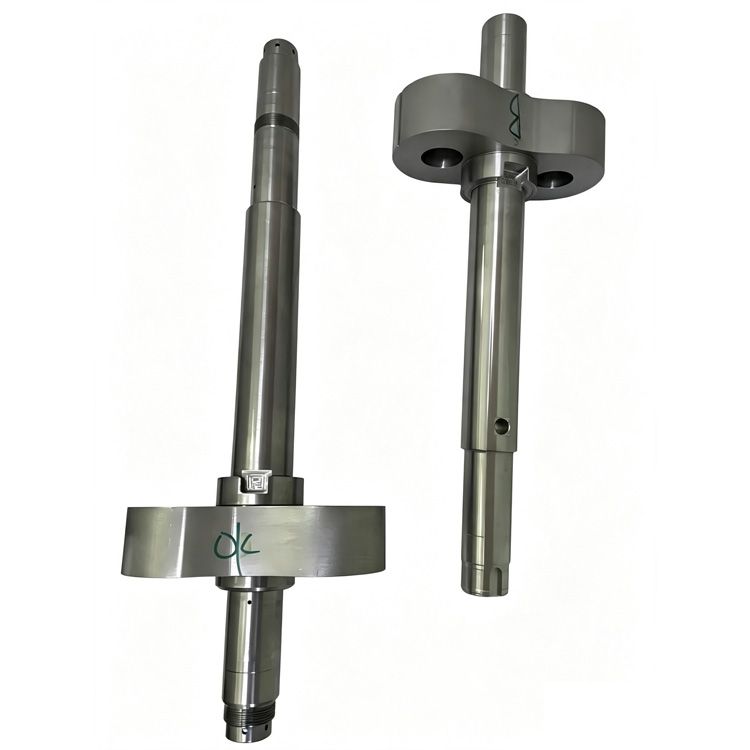

五、轴类组件选型（MB 轴 / DP 轴）
物料编码
名称
适配机型
TX110014501
MB 轴-X
IXH4550
TX110014503
MB 轴-Y
IXH4550
TX110013001
MB 轴-X
IXH3050
TX110013003
MB 轴-Y
IXH3050
TX110016001
MB 轴-X
IXH6050
TX110016003
MB 轴-Y
IXH6050
TX110030010
DP 轴-X
IXH4550/3050/6050
TX110030501
DP 轴-Y
IXH4550/3050/6050
—
下泵 X 轴 Y 轴
IXH4550
—
X 轴 Y 轴
IXL120 / IXL200 / IGX600
六、密封与过滤选型
物料编码
名称
适配机型
TX120010010
轴封
IXH4550/3050/6050
TX120020079
轴套
IXH4550/3050/6050
TX120040032
波形弹片
IXH4550/3050/6050
TX120040007
波形弹片（马达端）
IXH4550/3050/6050
TX150050005
Y 型油雾过滤器
IXH4550/3050/6050
TX150050007
T 型过滤器
IXH4550/3050/6050
TX150050010
不锈钢骨架过滤器
通用
TX150050008
烧结金属粉末过滤器
IXH4550
七、传动组件选型
物料编码
名称
适配机型
TX120080008
X 齿轮
IXH4550/3050/6050
TX120080009
Y 齿轮
IXH4550/3050/6050
TX120060002+TX120060003
胀紧套
IXH4550/3050/6050
TX120070006
齿轮侧四齿花型联轴器
IXH4550/3050/6050
TX120070005
四齿花型联轴器 OD65-ID28-H57.5
IXH4550/3050/6050
TX120070002
星型联轴器弹性体
IXH4550/3050/6050
八、IXL / GXS 系列选型要点
· IXL900R / IXL750Q：使用专用 HVHP 定子（TX110050003），与 IXH 系列不通
· IXL500Q / IXL500R：使用独立密封圈与小弹簧（TX120040003 / TX120040004）
· GXS750 / GXS4200：共享 27 号密封圈
· IGX600 / GX600：X/Y 轴与罗茨腔体与 IXL 系列通用
九、快速选型决策树
您的机型是？
├─ IXH4550 → 优先核对 X4/Y4 转子、4TH 定子、MB 腔体
├─ IXH3050 → 优先核对 MB 轴-X 编号（TX110013001）
├─ IXH6050 → 优先核对 MB 腔体（TX110006022）
├─ IXL900R/750Q → 优先核对 HVHP 定子（TX110050003）
└─ GXS750/4200 → 仅核对 27 号密封圈即可
十、FAQ
Q1：标准版与高镍版转子能否互换？
A：不能。标准版材质为球墨铸铁，高镍版含镍量更高，适用于腐蚀性气体工况，互换会导致动平衡偏差。
Q2：IXH4550 与 IXH6050 之间的 MB 腔体是否通用？
A：不通用。物料编码分别为 TX110004522（4550）和 TX110006022（6050），尺寸与定位销位置不同。
Q3：IXL120 / IXL200 / IGX600 三个机型的 X/Y 轴是否一致？
A：物料编码相同，可互换。但与 IXH 系列不通用。
Q4：波形弹片与波形弹片（马达端）区别？
A：波形弹片（TX120040032）用于转子端；马达端波形弹片（TX120040007）厚度与刚度更大。
Q5：Y 型油雾过滤器与 T 型过滤器如何选？
A：Y 型（TX150050005）精度更高，适用于半导体高洁净场景；T 型（TX150050007）适用于一般工业真空。
