摘要

厦门太星供应普发大行程垂直升降波纹管组件，作为真空腔体升降专用密封机构，采用 316L 薄壁不锈钢一体焊接，长行程伸缩、百万次升降抗疲劳，氦检严控微泄漏，低放气适配超高真空。带导向防扭曲结构，兼容 CF/ISO 标准法兰，洁净无油免维护，适配半导体、镀膜腔体升降工位，现货齐全支持非标定制。

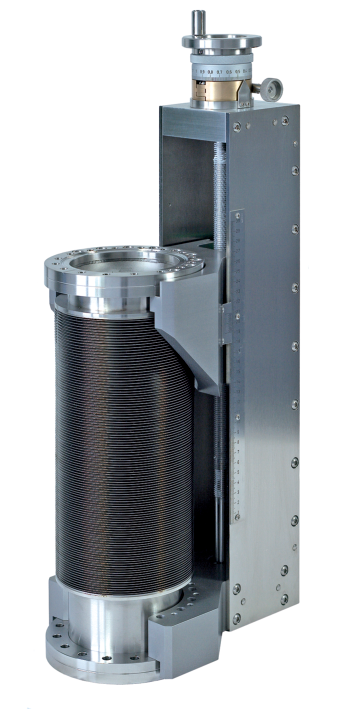

普发真空大行程垂直升降波纹管组件（真空腔体升降机构）。它以不锈钢为主体，集成大口径波纹柔性段与精密驱动导轨，专为高 / 超高真空环境设计，可实现真空腔体的大行程稳定升降与位移补偿，是半导体制造、真空物理实验等高真空场景的核心设备。

大行程垂直升降真空波纹管

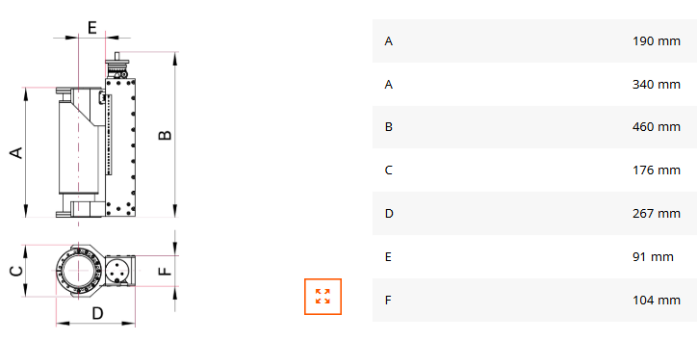

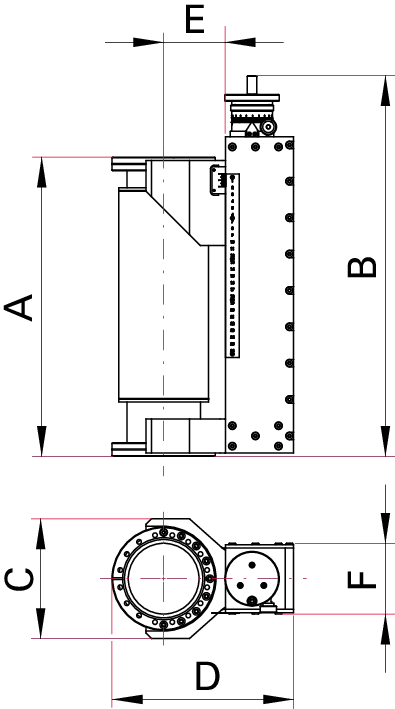

普发真空大行程垂直升降波纹管组件的工程尺寸图。它包含正视图与俯视图，标注了 A、B、C、D、E、F 等关键外形与安装尺寸，用于指导该真空升降机构的安装布局、空间适配与系统集成，适配半导体、科研等高真空场景的腔体垂直定位需求，是真空系统设计的核心技术图纸。

大行程垂直升降真空波纹管

采用循环滚珠导轨与滚珠丝杠驱动，实现零背隙、无滑粘卡顿，传动部件耐磨免维护。结构稳固，大幅规避气压波动造成的定位偏移，内置固定制动器锁止防位移。配备通孔固定法兰、螺纹活动法兰，零点可灵活微调，定位精密稳定，适配真空腔体升降高精度工况，经久耐用易安装调试。
